BZC-400车载式水井钻机采用车载自走式，是一种车装转盘式回转钻机；

◎

钻机选用专用汽车底盘，分动箱、主传动系统、变速箱、双卷扬机组、泥浆泵、转盘、钻塔、钢丝绳给进机构等均安装

在底盘上；

◎

钻机以转盘回转泥浆正循环钻进为主要钻探方式，配有BW850/2A型泥浆泵，采用泥浆作为冲洗液，通过柱塞泵高压注浆实现正循环

钻进，如配备适当钻探工具，也可适应其它钻探工艺方法，可在粘土、砂层、基岩等多种地层中钻进；

◎

钻机以汽车发动机为动力，加装分动装置和液压系统，汽车行走、钻井作业同机联动；

◎

钻机可根据用户要求选装（MF）三相交流发电机组，为施工现场夜间照明或焊接维修提供方便；

◎

钻机配备液压双卷扬机、塔架滑轮组、水龙头两侧吊环联动辅助加压装置，遇到泥岩、强风化、基岩等地层结构可以辅助加压钻进，以

提高成孔效率；

◎

钻机主传动为机械传动，钻塔升降，六个支腿平衡，四个调平支腿液压控制，两个机械支腿，分动箱、泥浆泵离合系统气动控制；

◎

钻机外观漂亮大气，转盘扭矩大，进尺快，适用农田水利工程、工业深水井、国防建设、水文勘探、地热矿井水井钻凿，也可用于其它

工程基础孔施工，深受国内外客户的欢迎。

◎

根据用户要求，配备美国寿力、日本PDSJI00S、瑞典阿特拉斯、国产开山、红五环等厂家生产的空压机，可实施气动潜孔锤钻进；若配备气水两用水龙头、双壁专用钻杆、气水分离器等，可实施气举反循环钻进；如配备液动潜孔锤钻具，使用常规850/20A泥浆泵可实现液动潜孔锤破岩钻进；若配备其它专用钻具，可实施取岩心等多种钻探工法。

技   术   参   数

 钻孔深度(M)

400

 钻孔直径(mm)

500

 转盘转速(r/min)

117；102；60；38；22；13；14 (反转)

 转盘扭矩(KN.m)

7.5----75

 液压主卷扬单绳拉力(KN)

40

 液压主卷扬最大拉力(KN)

240

 液压副卷扬单绳拉力(KN)

40

 液压副卷扬最大拉力(KN)

160

 大钩提升能力(KN)

250

 塔架承载能力(KN)

250

 钻塔高度(mm)

12503

钻杆

 主钻杆(mm)

108×108×7500

 副钻杆(mm)

Ф89×10×5700

BW850/2A型

泥浆泵

缸套直径(mm)

150

活塞行程(mm)

180

理论流量(L/min)

600　　　　850

额定压力(Mpa)

3　　　　　　2

冲次(min-1)

58　　　　　82

吸水管直径(mm)

127

排水管直径(mm)

64

输入转速(r/min)

470

输入功率(kw)

40

外型尺寸(mm)

2000×1030×1400

重量(t)

1.5

汽车底盘

 驱动形式

8×4

发动机

 型号及型式

YC6A260-33YC水冷四冲程增压中冷柴油发动机

 额定功率(KW)

191

 转速(r/min)

2300

 外形尺寸(长×宽×高)(mm)

11510×2480×2800

   发电机组

 型号

MF

 额定功率(KW)

15

 额定电压(V)

400

 额定电流(A)

27

 功率因数

0.8

 转速(r/min)

1500

 额定频率（Hz）

50

 绝缘等级

H

 防护等级

IP21

 行走最高车速(Km/h)

75

 重量(kg)

19340

 运输尺寸(长×宽×高)(mm)

11981×2480×3870mm

 工作尺寸(长×宽×高)(mm)

11145×2480×13289mm

空压机

品牌

排气量

工作压力

配套柴油机

功率

美国寿力1070XH

30.3 m3/min

2.41Mpa

卡特彼勒

347Kw

瑞典阿特拉斯XRVSI096

28.3 m3/min

2.0Mpa

卡特彼勒

328Kw

日本PDSJI00S

28.3 m3/min

2.11Mpa

三菱

327Kw

开山牌LGCY26/20K

26 m3/min

2.0Mpa

康明斯

298Kw

红五环HG900/20

25.5 m3/min

2.0Mpa

康明斯

239Kw

冲击器

产地

型号

孔径范围

垂体长度

重量

韩国

TD50

130-152mm

781mm

62Kg

TD80

194-254mm

1264mm

180Kg

TD100

251-305mm

1575mm

350Kg

TD112

320-381mm

1788mm

618Kg

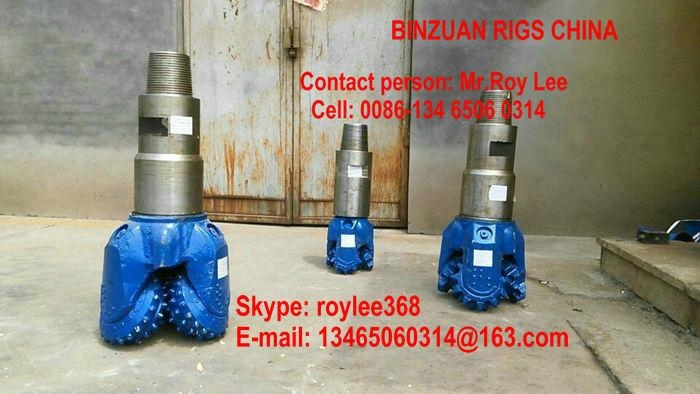

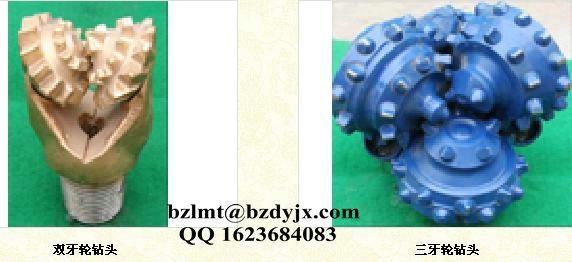

钻头

适配冲击器

直径

TD50

146mm

TD80

216mm

219mm

250mm

防尘装置
