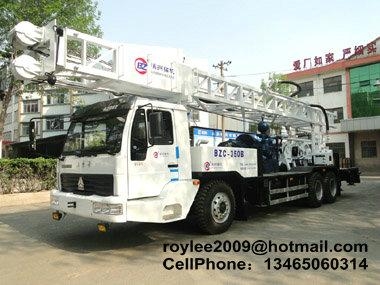

车载式水井钻机
| 型号： | 1 |
|---|---|
| 品牌： | 滨州钻机 |
| 原产地： | 中国 |
| 类别： | 工业设备 / 建筑及相关设备 |
| 标签︰ | 钻机 , 水井钻机 , 工程钻机 |
| 单价： |
-
|
| 最少订量： | 1 台 |
产品描述
| ◎ | 钻机选用中国重汽6×4专用汽车吊车底盘，分动箱、主传动系统、变速箱、双卷扬机组、泥浆泵、转盘、钻塔、钢丝绳给进机构等均 |
| 安装在吊车底盘上； | |
| ◎ | 钻机以转盘回转泥浆正循环钻进为主要钻探方式，配有BW850/2A型泥浆泵，采用泥浆作为冲洗液，通过柱塞泵高压注浆实现正循环 |
| 钻进，如配备适当钻探工具，也可适应其它钻探工艺方法，可在粘土、砂层、基岩等多种地层中钻进； | |
| ◎ | 钻机以汽车发动机为动力，加装分动装置和液压系统，汽车行走、钻井作业同机联动； |
| ◎ | 钻机可根据用户要求选装（MF）三相交流发电机组，为施工现场夜间照明或焊接维修提供方便； |
| ◎ | 钻机配备液压卷扬机、塔架滑轮组、水龙头两侧吊环联动辅助加压装置，遇到泥岩、强风化、基岩等地层结构可以辅助加压钻进，以 |
| 提高成孔效率； | |
| ◎ | 钻机主传动为机械传动，钻塔升降，四个调平支腿液压控制，分动箱、泥浆泵离合系统气动控制； |
| ◎ | 钻机外观漂亮大气，转盘扭矩大，进尺快，适用农田水利工程、工业深水井、国防建设、水文勘探、地热矿井水井钻凿，也可用于其它 |
| 工程基础孔施工，深受国内外客户的欢迎。 | |
| ◎ | 根据用户要求，配备美国寿力、日本PDSJI00S、瑞典阿特拉斯、国产开山、红五环等厂家生产的空压机，可实施气动潜孔锤钻进；若配备气水两用水龙头、双壁专用钻杆、气水分离器等，可实施气举反循环钻进；如配备液动潜孔锤钻具，使用常规850/2A泥浆泵可实现液动潜孔锤破岩钻进；若配备其它专用钻具，可实施取岩心等多种钻探工法。 BZC350C、BZC350B车载钻机对地层结构适应性强，可在粘土、砂层、强风化、基岩、玄武岩等多种地层中钻进。 |
|
技 术 参 数 |
|||||
|
钻孔深度(M) |
80 |
300 |
|||
|
钻孔直径(mm) |
1500 |
500 |
|||
|
转盘转速(r/min) |
21.2；36；63.2；100.6；155；20.2(反转) |
||||
|
转盘扭矩(KN.m) |
18；10.6；6；3.8；2.5；18.9(反转) |
||||
|
主卷扬单绳拉力(KN) |
30 |
||||
|
主卷扬最大拉力(KN) |
180 |
||||
|
液压副卷扬单绳拉力(KN) |
40 |
||||
|
液压副卷扬最大拉力(KN) |
160 |
||||
|
大钩提升能力(KN) |
180 |
||||
|
塔架承载能力(KN) |
180 |
||||
|
钻塔高度(mm) |
11500 |
||||
|
承重(t) |
25 |
||||
|
钻杆 |
主钻杆(mm) |
108×108×7500 |
|||
|
副钻杆(mm) |
Ф89×10×5500 |
||||
|
液压油泵
|
型号 |
CB-HP50/32Z |
|||
|
排量(ml/r) |
50/32 |
||||
|
额定转速(r/min) |
2000 |
||||
|
额定压力(MPa) |
20 |
||||
|
BW850/2A型 泥浆泵 |
缸套直径(mm) |
150 |
|||
|
活塞行程(mm) |
180 |
||||
|
理论流量(L/min) |
600 850 |
||||
|
额定压力(Mpa) |
3 2 |
||||
|
冲次(min-1) |
58 82 |
||||
|
吸水管直径(mm) |
127 |
||||
|
排水管直径(mm) |
64 |
||||
|
输入转速(r/min) |
470 |
||||
|
输入功率(kw) |
40 |
||||
|
外型尺寸(mm) |
2000×1030×1400 |
||||
|
重量(t) |
1.5 |
||||
|
配套动力 |
柴油机
|
型号 |
潍柴TBD226B-6Ⅱ水冷四冲程增压中冷柴油发动机 |
||
|
额定功率(KW) |
132 |
||||
|
转速(r/min) |
2300 |
||||
|
最大扭矩 |
650N.m/1400-1500rpm |
||||
|
汽车底盘 |
型号 |
TAZ5191TZJ |
|||
|
驱动形式 |
6×4 |
||||
|
发动机 |
型号及型式 |
潍柴TBD226B-6Ⅱ水冷四冲程增压中冷柴油发动机，欧Ⅱ |
|||
|
额定功率(KW) |
132 |
||||
|
转速(r/min) |
2300 |
||||
|
外形尺寸(长×宽×高)(mm) |
11110×2490×2500 |
||||
|
发电机组 |
型号 |
MF |
|||
|
额定功率 (KW) |
15 |
||||
|
额定电压(V) |
400 |
||||
|
额定电流(A) |
27 |
||||
|
功率因数 |
0.8 |
||||
|
转速(r/min) |
1500 |
||||
|
额定频率（Hz） |
50 |
||||
|
绝缘等级 |
H |
||||
|
防护等级 |
IP21 |
||||
|
钻井驾驶室内变速箱最佳工作档位 (转速) |
五档(1000-1400r/min) |
||||
|
行走最高车速(Km/h) |
75 |
||||
|
重量(kg) |
19340 |
||||
|
运输尺寸 (长×宽×高)(mm) |
12160*2490*3440 |
||||
|
工作尺寸(长×宽×高)(mm) |
11110*2490*13110 |
||||
选装配置：
|
空压机
|
品牌 |
排气量 |
工作压力 |
配套柴油机 |
功率 |
|
|
美国寿力1070XH |
30.3 m3/min |
2.41Mpa |
卡特彼勒 |
347Kw |
||
|
瑞典阿特拉斯XRVSI096 |
28.3 m3/min |
2.0Mpa |
卡特彼勒 |
328Kw |
||
|
日本PDSJI00S |
28.3 m3/min |
2.11Mpa |
三菱 |
327Kw |
||
|
开山牌 LGCY26/20K |
26 m3/min |
2.0Mpa |
康明斯 |
298Kw |
||
|
红五环HG900/20 |
25.5 m3/min |
2.0Mpa |
康明斯 |
239Kw |
||
|

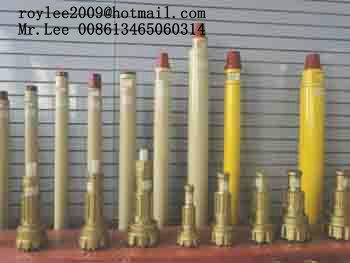

冲击器 |
产地 |
型号 |
孔径范围 |
垂体长度 |
重量 |
|
|
韩国 |
TD50 |
130-152mm |
781mm |
62Kg |
||
|
TD80 |
194-254mm |
1264mm |
180Kg |
|||
|
TD100 |
251-305mm |
1575mm |
350Kg |
|||
|
TD112 |
320-381mm |
1788mm |
618Kg |
|||
|

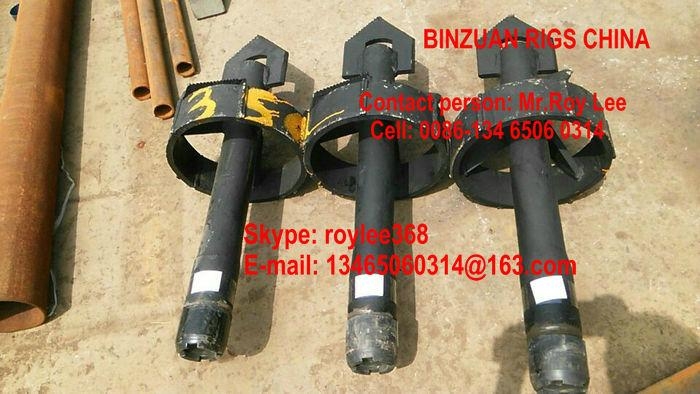

钻头
|
适配冲击器 |
直径 |
||||
|
TD50 |
146mm |
|||||
|
TD80 |
216mm |
|||||
|
219mm |
||||||
|
250mm |
||||||
|
防尘装置 |
||||||
