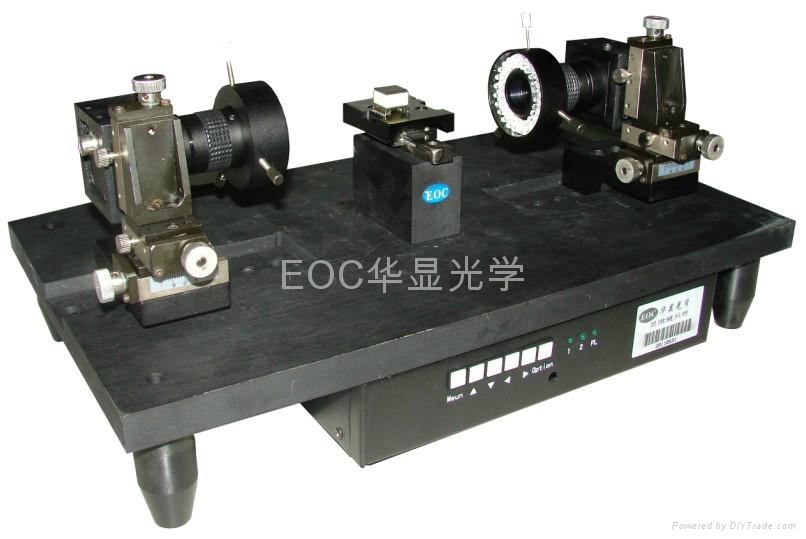

双CCD同屏显示检测系统SXGA-130S        SXGA-130S双PIN角检测仪采用高清VGA成像，应用于连接器接插件平面度检测。画像清晰，边缘分明，便于以基准线调节。画面显示上下各有四条线可以调节，线条为一个像素点，可以满屏任意移动位置，改变颜色。控制器采用人性化设计，采用红外接收，一个遥控器可以轻松调整基准线。视频成像广泛在显微成像系统运用，在工艺检测中，如接插件双PIN脚，需要同时对工件两面进行放大检查，同屏显示检测系统也就因此产生。两个130万高清VGA工业相机，通过集成，可实现双相机在LCD显示器上同时显示，单个工业相机可独立操作菜单，包括自动/手动白平衡，RGB三色设定，而且可以产生十字分划线，每条线可以实现移动和颜色变换。高像素的图像传输，确保在放大检测过程中，图像不失真，对其工艺的检测效率得到保障；30帧/秒的扫描速度，实时图像显示，操作员的检测速度能够很大程度得到提高。
*放大倍数：镜头可选配，0.7X-4.5X(可根据用户要求定制)*物距：90mm（可选择）*照明光源：可调LED光源*配置移动工作台，调节精度可达到0.1mm（选配0.01或0.001）*可实现上下/左右分屏*130万有效像素*30帧/秒*基准线为一个像素点，可切换，隐藏，变换颜色功能，可设置多条基准线。*自动曝光调节*RGB三色可自由调节*自动白平衡设置

1.一个显示器可同时显示两个相机的不同画面；
2.在显示器上可进行上下或左右分屏显示；
3.每个相机有8条可移动线；
4.相机体积小巧；
5.菜单显示功能，调节简单明了；
6.8:8:8 RGB；全彩色显示输出,恒定每秒30帧；
7.系统机台外观体积小，易安装；
8.可实现图像叠影功能；



产品规格
图像拍摄速度：	30帧/秒@1280×1024
图像规格：	1280×1024×24-bit真彩色
像素尺寸：	4.4×4.4um
光学尺寸：	1/2.5
色彩调节：	R、G、B独立可调
白平衡调节：	单键设置/手动设置
曝光调节：	自动方式/手动方式
对比度调节：	手动设置
十字线功能：	水平四条，垂直四条，可任意移动和变化颜色
菜单调节方式：	按键/遥控
镜头接口：	C接口
电源：	5V
处理器尺寸：	220×150×48mm
相机尺寸：	41X33X33mm
相机重量：	50g
连线长度：	100mm
工作温度：	0-70℃



       （上下分屏）

        （基准线）

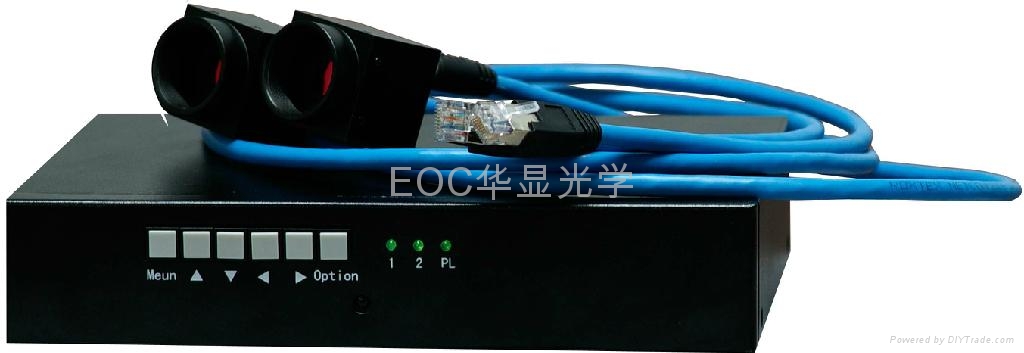

     控制盒加双头相机


               可调焦镜头


一：产品参数：

1． 控制盒直接连接电脑显示器，保证画面清晰无闪烁；

2.每一数字相机130W像素，带四横四竖十字线，

3.艳丽的色彩可媲美3CCD相机；

4.菜单调节简单明了；

5.逐行扫描，8:8:8 RGB 全彩色显示输出,恒定每秒30帧。

二：产品规格：

     图像规格：              1024X1280  24BIT真彩色

     图像拍摄速度：          30帧每秒

     像素尺寸：              4.4×4.4um

     光学尺寸：              1/2.5

     色彩调节：              R、G、B独立可调

     白平衡调节：            单键设置/手动设置

     曝光调节：              自动方式/手动方式

     对比度调节：            手动设置

     十字线功能：            叠加/取消

     镜头接口：              C

     电源：                  5V

     工作温度：              0-70℃

三 使用方法：

如图显示：

1：连接好设备，控制盒VGA端口连接17寸以上的液晶显示器，后面网口端口连接数字相机。如连接正常，指示灯1,2等会亮

2.；按MEUN 键盘。显示器上跳出左图菜单，两相机控制菜单分别控制，

切换键：按，可切换两相机控制菜单模式。

3：进入单一相机控制菜单，初始进入默认为SIGNAI 1, 上下为菜单选择调节键盘，

左右为选择确定键盘。当上下键盘选择为某一菜单时会出现矩形框选状态。



OFF:关闭曝光补偿

 LINE  01(01-08),   通过左右键选择，其中01-04为横线调节，上下键为上上下下，05-08为竖线调节，上下键为上左下右（注：此过程调节最好调成相机单屏显示调节线段位置,选择MOD调节）

MOD:  此功能键为调节显示方式，可选择为单相机显示全屏，也可切换为双相机共屏显示，可分为上下分屏，左右分屏。

FRE：定屏操作，选择此键为抓图模式，屏幕定住画面，回复再按一次。

注：选择为图时，左键为左边参数选择确认， 右键为右边参数确认。
