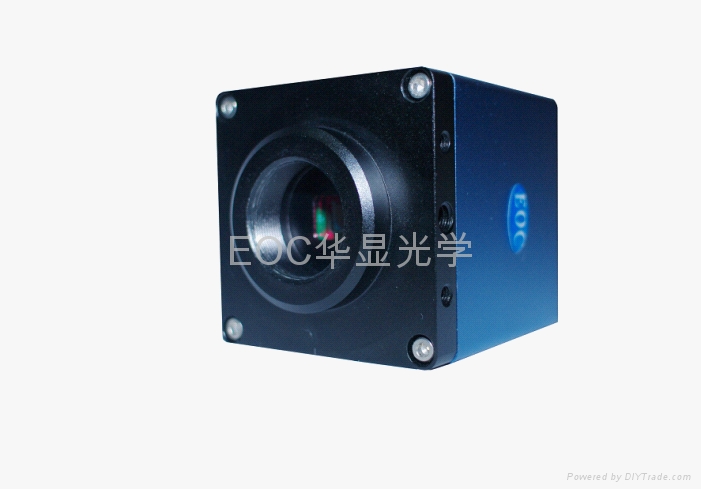

SXGA-130K

产品特色：
1.直接连接电脑显示器的工业相机，
2.逐行扫描，保证画面清晰无闪烁；
3.独有的使用SD作为存储设备的工业相机；
4.艳丽的色彩可媲美3CCD相机；
5.功能菜单显示，调节方便明了；
6. 8:8:8 RGB 全彩色显示输出；
7.恒定每秒30帧输出，无延时现象；
产品规格：
图像规格： 1280×1024×24-bit真彩色
图像拍摄速度： 30帧/秒@1280×1024
像素尺寸： 4.4×4.4um
光学尺寸： 1/2.5
色彩调节： R、G、B独立可调
白平衡调节： 单键设置/手动设置
曝光调节： 自动方式/手动方式
对比度调节： 手动设置
十字线功能： 叠加或取消
镜头接口： C接口，具备微调设计
电源： 5V
外形尺寸： 87×65×45mm
重量： 500G
工作温度： 0-70℃



             （控制界面）
使用说明
1. 控制面板图：

①—快门线插口；②—SD卡插槽

③—电源      ；④—LED指示灯

⑤—VGA输出 ；⑥—菜单旋钮

⑦—控制键

2.功能菜单操作：

旋转菜单旋钮，可在屏幕右下角调出功能菜单。

表示亮度：通过控制键减少或增加亮度，数值范围在0-200之间；

表示对比度：通过控制键减少或增加对比度，调整数值范围在0-100之间，每次调整数值为2；

R为红色增益：通过控制键减少或增加红色增益；

G为绿色增益：通过控制键减少或增加红色增益；

B为蓝色增益：通过控制键减少或增加减少红色增益；

AE为自动曝光：按下此键，相机会根据当前亮度自动调整到合适的亮度范围。注意，对亮度的取值是根据屏幕中央部分亮度值

WB为手动白平衡：请先将亮度调整到合适的范围，然后将一个白色纸张或物体放到镜头下方，按下此键，相机会根据当前的灯光自动调整RGB数值，从而使颜色接近白色。注意，白平衡操作完成后亮度值将保持此前数值。

CR为叠加十字线，按下此键会在屏幕上叠加一个白色十字线，再次按下为叠加黑色十字线；再次按下又为白色，以此反复。

OFF为关闭十字线叠加功能。无论何时按下此键都将关闭十字线叠加功能。

AGE为大动态状态。按下此键可以看到暗处物体的细节。在观看高反光物体时，可以减少外界照明条件以减少反光强度，但并不影响观察效果。

OFF为关闭大动态范围功能。由于使用大动态会影响对比效果，在不需大动态时刻关闭此功能以提高图像质量。

CAP为捕捉功能：此功能可将需要选择保留的图像保存到相机的SD存储卡中，按下此键，指示灯会闪动6秒将当前图像保存到SD卡中；在SD卡保存过程中相机不能进行其他操作。

FR  为冻结功能：此功能可以将正在观察的图像进行冻结，便于仔细观察。再次按下后会解除冻结状态。

3.注意事项：

1.快门线具有优先拍照权，只要按下线控按钮都将进行拍照操作。

2. 插入SD卡后LED灯会闪亮2秒，表示SD卡通过初始化可正常使用；如果没有闪亮则表示该卡不能使用请更换SD卡。

3. SD卡只能使用2G以下的卡。格式化时请使用FAT格式。有些品牌的SD卡可能存在不兼容情况，请检查您的卡是否符合要求。推荐使用松下、Transcend、SANDISK等品牌。

4.相机规格：
