型號: | 6SN1145/6SN1146 |
---|---|
品牌: | 西門子 |
原產地: | 德國 |
類別: | 電子、電力 / 電氣控制系統 |
標籤︰ | 西門子 , 驅動電源模 , 6SN11 |
單價: |
-
|
最少訂量: | 1 件 |
驅動電源模塊用於連接各個驅動單元和強電供電系統,將主電源變換為直流母線上的直流電壓。所有的冷卻部件,例如可以將空氣導入模塊內以降低模塊溫度的分立風扇或/ 和散熱板,也包括在模塊的供貨範圍之內。對於寬度為200 mm (7.87 in)的模塊,無論採取內部或外部冷卻方式,其標準組件當中都應包括所需的冷卻部件,如一獨立風扇/ 或熱傳導蓋用來通過空氣流動使模塊降溫。對於尺寸為300 mm (11.81 in)請遵守相關注意事項。可提供屏蔽端子板以滿足對電源電纜的電磁兼容(EMC)的接線要求,對於帶屏蔽的電源電纜,應使用屏蔽連接器以達到電磁兼容的要求。過電壓限制模塊用於不能滿足IEC 要求的逆變器或電網。當驅動電源模塊需要滿足UL標準時,必須使用過電壓限制模塊。驅動電源模塊採用400V / 3 相 交流± 10%, 50 / 60 Hz,415 V / 3 相 交流± 10% 50 / 60 Hz 或480 V / 3 相 交流+6%至-10% 50 / 60 Hz 的主電源電壓產生DC 連接需要的的直接驅動電壓。另外,通過設備總線集中對驅動模塊(由功率模塊6SN1123,閉環控制插入模塊6SN1118,組成)提供電源(+/-24V,+/-15V,+ 5V 等)。
如果驅動電源模塊與以一個非TN形式的電網相連或與一個沒有採用直接電流敏感殘餘電流保護裝置的電網相連接,就需要從選擇表中按照Yyn0矢量組選擇一個隔離變壓器。對於調節型的驅動電源/再生反饋模塊,如果在其入口處有變壓器時,則同樣需要安裝高頻整流電抗器。同樣,當電網電壓為200 V / 220 V / 240 V / 400 V / 500 V / 575 V ± 10% 50 Hz / 60 Hz 時,需要用一個合適的變壓器來進行電壓匹配。
型號:

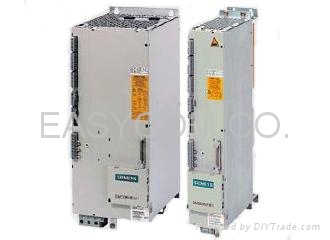

SIMODRIVE611U 電源模塊
5KW 非調節型, 6SN11 46-1AB00-0BA1
10KW 非調節型,帶脈衝電阻6SN11 45-1AA01-0AA1
28KW 非調節型,帶脈衝電阻6SN11 45-1AA00-0CA0
16KW 調節型, 帶再生回饋63N11 45-1BA01-0BA1
36KW 調節型, 帶脈衝電阻6SN11 45-1BA02-0CA1
