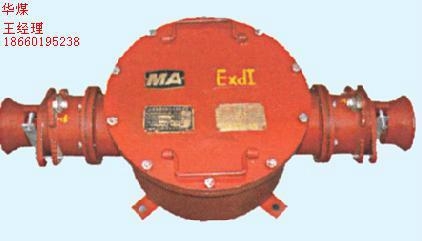

BHG1礦用隔爆型高壓電纜接線盒

型號/名稱 BHG1-400/10-2T  BHG1-315-2T 400  315A  10KV礦用隔爆型高壓電纜接線盒

特點 結構簡單 接線方便 體積小 重量輕

              環境壓力80KPa—106 Kpa：

使用環境     週圍空氣溫度-20℃—+40℃：

              空氣相對濕度不大於95%（+25℃）：

              無強烈顛簸和衝擊震動的地方：

              無滴水和雨雪侵入的地方：

              無足以破坏金屬和絕緣腐蝕性氣體及蒸汽的場所：

產品簡介：
一.用途：
BHG1-400/10-2T礦用隔爆型高壓電纜接線盒（以下簡稱接線盒），適用於
爆炸性氣體（甲烷）和煤塵混合物的礦井中，供煤礦井下電壓至10千伏，
電流至400 315安培，系統額定斷開電流至12.5KA供電系統中，連接兩段礦用
橡套軟電纜之用。
二.技術數據：
型號      額定電壓  額定電流  引入電纜類型密封圈同心槽直徑（mm） 外型尺寸BHG1-400/10-2T 10KV 400 315 200 鎧裝電纜       88         970×385×220
三.結構簡介
   礦用隔爆型高壓電纜接線盒(以下簡稱接線盒)，適用於爆炸性氣體(甲烷)和煤塵混合物的礦井中，供煤礦井下電壓至610千伏，電流至400 315 200安培，系統額定斷開電流至12.5KA供電系統中，連接兩段礦用橡套軟電纜之用。接線盒的隔爆外殼為鋼板結構，蓋採用螺栓壓接形式，兩側為電源引線端，並設有控制線引入裝置。殼體內設有三個主接線端子，接線柱上壓板將電纜頭壓接。基座為高壓電瓷，並設有一個輔助接線端子
四. 使 用
1、接線盒拆箱后，應檢查有無損坏現象，零件有無缺失。
2、接線盒嚴禁帶電操作，必須按《煤礦安全規程》進行操作，電纜的安裝必須嚴格執行安裝工藝，可在井下進行，具體的安裝工藝請參照《BHG1-400/10-2G礦用隔爆型高壓電纜接線盒》說明書。
3、特別提醒的是，在安裝時出線部分應灌環氧樹脂。接線盒的檢查與電纜同時進行，如溫度超過80℃時，應立即查明原因及時解決檢查時要查看緊固件、警告牌是否完整。
五.其他型號:
礦用隔爆型高壓電纜接線盒 BHG1-400/10KV-2T  (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/10KV-3T (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/10KV-4T  (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/6KV-2T  (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/6KV-3T   (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/6KV-4T   (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/3.3KV-2T   (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/3.3KV-3T   (含200/315A)
礦用隔爆型高壓電纜接線盒 BHG1-400/3.3KV-4T   (含200/315A)
礦用隔爆型低壓電纜接線盒 BHG1-400/1140-4G (含200/315A)
礦用隔爆型低壓電纜接線盒 BHG1-400/1140-4G (含200/315A)
礦用隔爆型低壓電纜接線盒 BHG1-400/1140-4G (含200/315
五、使用說明
1、接線盒應垂直懸挂在巷道的上部或固定在專用支架上。
2、兩側引入端的電纜要有適量的馳度，不得使電纜頭承力。
3、電纜兩側進入箱體后，需用托板將其端部的應力錐固定。
4、電纜兩端裸露30mm芯線用特製壓緊螺母將其與接線端子壓緊（用專用扳手操作），保証可靠接觸，不允許芯線鬆散。
5、接線盒各部緊固螺栓必須齊全，定期由專人檢查，如有問題必須及時處理。
6、接線盒的檢修和遷移都不得在帶電情況下進行，必須在斷電源后，按《煤礦保安規程》要求，用可靠手段放電后，才可打開蓋子。
7、接線盒在使用時必須可靠接地。
8、在預制電纜終端之前須先將壓緊法蘭、密封圈、擋圈和聯通節套入電纜，按高壓電纜的終端製作工藝處理好電纜。
9、在沒有控制線引入時，將兩端的監視屏蔽線分別編在一起，通過輔助端子聯接起來。分別將兩端的接地線編在一起，接到各自的內接地裝置上。
