HDMI二四六九畫面分割器

產品描述

高清分割器規格：

VGA，HDMI，DVI,HD-SDI,YPbPr信號多路輸入，一路VGA或HDMI信號輸出，組成2到16路多畫面，可以組成單一信號多畫面，如：

VGA2畫面，VGA4畫面，VGA9畫面，VGA16畫面

HDMI2畫面，HDMI4畫面，HDMI9畫面，HDMI16畫面

SDI2畫面，SDI4畫面，SDI9畫面，SDI16畫面，

亦可組成不同信號多畫面，如：

3路VGA，3路HDMI，3路SDI輸入，1路HDMI輸出，組成3種信號的9畫面分割顯示模式。信號種類任選，最大可實現多種信號混合顯示16畫面。

1．概述

盤古高清多畫面處理器是專業化的圖形處理與控制設備，它將多路圖像信號合成一路高清信號輸出。

盤古高清多畫面處理器採用專用圖像處理芯片，嵌入式插卡結構，一卡一路，內嵌專用操作系統，整個系統封閉式運行。

盤古高清多畫面處理器器可接受CVBS、VGA、HDMI（DVI）、YPbPr或SDI 等格式的視頻信號，並按用戶要求對視頻信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格式的圖像信號。

2． 性能特點

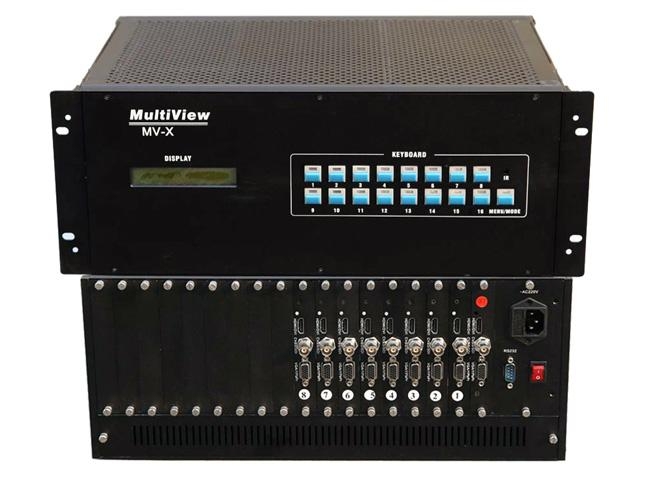

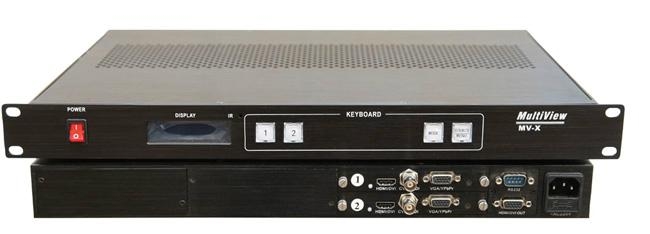

（1）輸入最多支持16路，一卡一路，6路以下（含）1U標準機箱，6路以上4U標準機箱；

（2）內部圖像處理全程10-bit處理，色彩還原真實；

（3）輸入支持CVBS，VGA，YPbPr,HDMI(DVI)和SDI信號，最高分辨率到1920x1200@60Hz。（VGA和YPbPr，SDI和CVBS分別共享一個接口）；

（4）輸出支持VGA、YPbPr、HDMI(DVI)和SDI，最高分辨率到1920x1200@60Hz；

（5）模擬輸入ADC最高采樣頻率205Mhz，支持到UXGA@75Hz/WUXGA60Hz，支持Composite-Sync和Sync-on-Green(SOG)；

（6）HDMI輸入兼容HDMI1.3，支持HDCP1.2，Deep color:12-bit YCC4：4：4，XVYCC支持基於IEC61966-2-4彩色標準；

（7）CVBS輸入集成高級3D自適應梳狀濾波器和去隔行處理，自動PAL，NTSC制式識別；

（8）SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準；

（9）YPbPr輸入內建自適應3D/TNR Noise Reduction，De-interlacing到1080i，集成自動對比度控制和圖像邊緣平滑處理；

（10）支持本機按鍵和紅處遙控器快速操作；

（11）支持電腦軟件控制，用戶可自任意拉伸，拖動窗口，可定製畫面模式下載到設備中通過按鍵快速切換畫面模式；

（12）支持斷電現場保護（通過菜單設置）；

3． 技術參數
