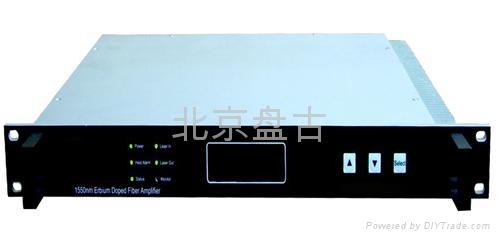

光纖放大器

產品描述

一、產品概述

1.1 產品特點

1.1.1 本產品使用的是機械式的高效率散熱，全鋁外殼的側邊有一排緻密的散熱器，內部又

有專門的鋁盒來安裝泵浦激光器，既保護泵激光器的安全也使激光器更有效地散熱，

使致冷、致熱電路能更輕鬆地實現泵激光器的最佳工作溫度，這樣就更延長了泵浦激

光器的工作壽命。

1.1.2 帶RJ45 標準接口的 SNMP 網管系統，使用戶能輕鬆實現遠端實時監控，產品提供協議

輸出和網管介面軟件，以供用戶自由選擇，用戶也可以預留接口，插件式的網管板可

以隨時加裝。

1.1.3 帶RS232 標準接口，可以用於計算機的本地網管監控。

1.1.4 泵浦激光器採用美國的 JDSU、Bookham 和日本的古河、摻餌光纖採用美國的 OFS。

1.1.5 前面板上的 VFD或 LED 顯示器具有整機的功能顯示和故障告警。

1.1.6 優質的開關電源，可以 90V～265V 交流或-48V 直流中工作。

1.1.7 產品的最大輸出可以達到 26dBm（400mW）。

二、安裝方法

2.1 安裝前準備

2.1.1 檢視設備有無明顯的損坏。

2.1.2 檢查所有的配件是否配齊，合格証有無齊全，若有損坏或缺少配件的情況，請依退

貨處理程序。

2.2 安裝

2.2.1 在多台設備安裝時，上下之間至少應保留 1.75 英吋（約 4.5cm）的空間，以利於設

備的通風及散熱。

2.2.2 檢查將使用的電源插座及接地是否良好，接地電阻應≤4Ω，220V 進線應用三線制，

中線為接地線。不當的接地可能會損害本設備或導致信號品質不佳。

2.2.3 連接電源在連接電源線前必須確保後面板的電源開關置於 OFF位置。

2.2.4 連接光纖，在連接前必須使光纖端面清潔，光纖接頭可以選擇 FC/APC 或 SC/APC 形
