一、產品概述

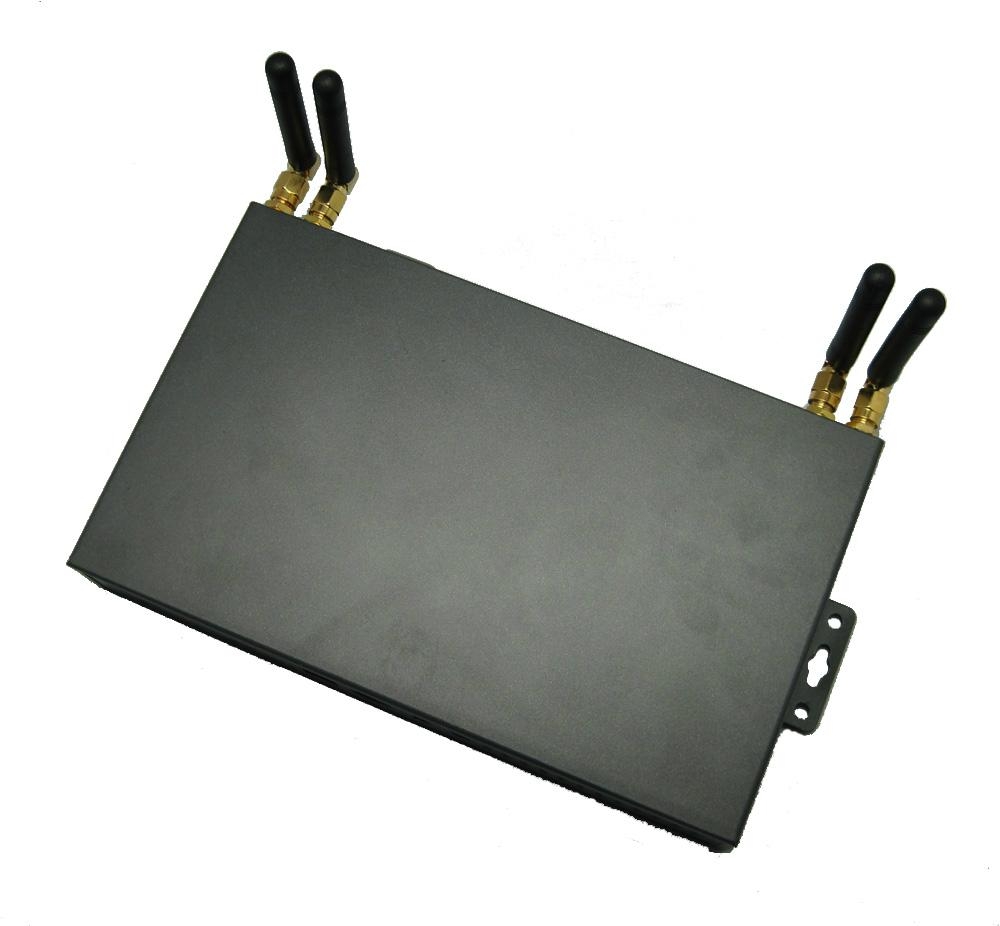

H700系列雙卡路由器是伊林思科技有限公司基於物聯網無線網絡需求，採用最新硬件系統平台，使用Linux軟件系統引用最新技術研發出來的一款全新的，性能更為優異的無線路由器產品。採用工業級設計標準，它主要應用於行業用戶的數據傳輸業務。

該產品採用高性能的32位嵌入式處理器，內嵌完備的TCP/IP協議棧，同時提供RS串口和10/100M以太網接口。集成IO端子座，提供串口或者GPIO接口，提供內置電池供電，GPS功能，POE功能以及無線WiFi等功能。串口分別提供RS-232、RS-485、TTL電平接口的透明傳輸模式，支持的VPN通信功能，採用IPSec/PPTP/L2TP/GRE VPN技術，企業級VPN隧道技術和防火牆技術 ，保証高安全性行業的數據安全，支持自動在線檢測，實時動態刷新網絡狀態，保持鏈路暢通，產品以性能穩定、體積小、易於安裝嵌入、抵抗環境能力強等優點，深受用戶歡迎。

支持WEB/Telnet/Console多種配置方式，其中用戶面對的是WEB圖形化管理配製界面，管理方便簡單。該產品已廣氾應用於物聯網產業鏈中的M2M 行業，如智能電網、智能交通、智能家居、金融、移動POS 終端、供應鏈自動化、工業自動化、智能建築、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

二、行業應用
金融：銀行儲蓄點機房監控，移動性証券交易和信息查詢
通信：電信機房動力環境監控，通信維護人員線路資料查詢
交通：GPRS/SMS/GPS 機動車輛監控調度系統；銀行運鈔車，郵政運輸車監控調度。
公安：公安、110、交警車輛監控調度，公安移動性數據（身份証、犯罪檔案等）查詢，交警移動通信
數據 （車輛、司機檔案等）查詢。
熱力：熱力系統實時監控和維護
電力：電力系統城市中電網實時監控和自動補償，遠程自動抄表
公司：移動辦公及管理，其他外勤人員移動性數據查詢
工業：工業遙感， 遙測， 遙控信息回報
氣象：氣象數據採集與傳輸
水利： 水文監測
生活：煤氣調壓站實時數據採集自動控制，自來水，
污水管道，閘門、泵站與水廠實時監控維護
電子商務：支持B2B、B2C的電子商務和電子支付、股票交易等。
監控: 視頻監控, CCTV

三、 主要功能特性

1、支持多種網絡靈活選擇 電信2G CDMA1x, 3G CDMA2000 EVDO Rev0, RevA, RevB網絡；
聯通2G GSM/GPRS/EDGE, 3G WCDMA HSDPA/HSUPA/HSPA/HSPA+網絡；
移動GSM/GPRS/EDGE, 3G TD-SCDM/TD-HSDPA/TD-HSUPA網絡；
4G FDD LTE網絡；
4G TD-LTE網絡；
工業級應用設計 採用高性能工業級無線模塊；
採用高性能工業級32位通訊處理器；
支持低功耗模式，包括休眠模式、定時上下線、模式和定時開關機模式；
採用金屬外殼，保護等級 IP30。金屬外殼和系統安全隔離，特別適合於工控現場的應用；
寬電源輸入（DC 5~40V），可選DC 5~50V;

2、穩定可靠 雙卡設計，不同運營商之間自由切換以保証系統穩定；
可以使用其中的一個卡，也可以進行雙卡備份：
1) 僅sim卡1工作
2) 僅sim卡2工作
3) sim卡1優先: 卡1掉線了，切換到卡2，同時偵測卡1是否能恢復，如果可以恢復則切換到卡1。
4) sim卡2優先: 卡2掉線了，切換到卡1，同時偵測卡2是否能恢復，如果可以恢復則切換到卡2。
5) 自動: 卡1工作直到掉線后切換到卡2，切保持工作在卡2直到掉線后切換到卡1。
注: 此形態同時可選配WAN RJ45口的有線鏈路

內置高容量鋰電池，防止掉電造成的系統中斷（可選）；
WDT 看門狗設計，保証系統穩定；
採用完備的防掉線機制，保証數據終端永遠在線；
實時動態刷新，有效解決了無線網絡的“假連接”現象；
以太網接口內置 1.5KV 電磁隔離保護；
RS232/RS485/RS422 接口內置 15KV ESD保護；
SIM/UIM 卡接口內置 15KV ESD 保護；
電源接口內置反相保護和過壓保護；
天線接口防雷保護（可選）；

3、標準易用 提供標準 RS232（或 RS485/RS422）、以太網LAN與WAN、WIFI 接口，可直接連接串口設備、以太網設備和WIFI設備；
智能型數據終端，上電即可進入數據傳輸狀態；
使用方便，靈活，多種工作模式選擇；
方便的系統配置和維護接口（包括本地和遠端WEB、CLI、Telnet 方式）；

4、接口豐富 標配4個RJ45 LAN口，1個RJ45 WAN口；支持POE功能（可選）；
可選：無線WiFi，GPS定位，DTU串口，I/O端子座接口，內置電池；

5、功能強大 支持2G/3G/4G WAN 連接方式，支持WiFi Client連接方式，支持有線連接方式(Cable，xDSL，上級路由器等)；
支持VPN client（PPTP，L2TP，IPSEC和GRE），支持VPN server（IPSEC）；
支持遠程管理，S OG、SNMP、TELNET、SSH，HTTP等功能；
支持本地和遠程在線升級，導入導出配置文件；
支持NTP；
支持國內外多種DDNS；
支持 MAC 地址克隆，PPPoE服務器；
WIFI支持 802.11b/g/n 300Mhz雙天線MIMO，支持 WIFI AP、AP Client，中繼器，中繼橋接和WDS 等多種工作模式（可選）；
WIFI 支持 WEP,WPA，WPA2 等多種加密方式，支持 RADIUS 認証，MAC 地址過濾等功能；
支持多種上下線觸發模式，包括短信、語音電話振鈴、串口數據、網絡數據觸發、定時計劃上下線模式；
支持 APN/VPDN；
支持多路 DHCP server 及 DHCP client，DHCP 綑綁 MAC 地址，DDNS，防火牆，NAT/NAPT，DMZ 主機，QoS，流量統計,實時顯示數據傳輸速率等功能；
支持SPI 防火牆，VPN 穿越，訪問控制，URL過濾，等功能；

6、SMA天線接口 可換高增益天線

7、體積小巧 適合嵌入式集成

8、優秀防火牆功能 支持IP與MAC地址綁定，虛擬主機、端口映射功能，內容過濾等功

四、 技術參數
1、無線特性
無線模塊 工業級無線模塊
標準及頻段 3G UMTS/HSPA/HSUPA/HSPA/HSPA+ (WCDMA/FDD) 2100Mhz 或者900/2100Mhz或850/1900/2100MHz 或850/900/1900/2100Mhz；
2G GSM 900/1800Mhz雙頻或850/900/1800/1900Mhz四頻；
CDMA1x/EVDO: 800/1900Mhz或者450Mhz可選；
3G TD-SCDMA 2010~2025MHz/1880~1920MHz；

4G FDD LTE:
Band 17--700(B17)/AWS
Band 13--700(B13)MHz
Band 20--DD800Mhz
Band 8--900Mhz
Band 12—700Mhz
Band 3--1800Mhz
Band 1--2100Mhz
Band 7--2600MHz

4G TD-LTE:
Band 40 -- 2300Mhz
Band 39 – 1900Mhz
Band 38--2600Mhz
理論帶寬 HSPA+網絡：
下行: 21Mbps/42Mbps可選；上行: 5.76Mbps

HSUPA/HSPA網絡
下行: 7.2Mbps；上行: 5.76Mbps

HSDPA網絡
下行: 7.2 Mbps；上行: 384k bps

WCDMA/UMTS網絡
上行/下行: 384 kbps

EDGE網絡
下行: 236,8 kbps；上行: 118 kbps

GPRS網絡
下行: 85.6 kbps； 上行: 42.8 kbps

CDMA1x網絡
上行/下行:153.6kbps

CDMA2000 EVDO
Rev B: 14.4Mbps下行, 5.7Mbps上行
Rev A: 3.1Mbps下行, 2.4Mbps上行
Rev O: 2.4Mbps 下行, 153.6kbps上行

3G TD-SCDMA: 下行速率 2.8Mbps，上行速率 2.2Mbps

4G LTE
最大100Mbps downlink, 50Mbps uplink

注: 以上均為網絡理論值，實際數值與當地使用網絡情況有差異屬正常現象。

2、硬件系統
CPU 工業級 32 位通信處理器
FLASH 8MB（可擴展至 64MB）
SDRAM 64MB

3、接口類型
以太網接口 4 個 10/100M 以太網LAN口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護；
1 個 10/100M 以太網WAN口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護，級聯上級路由器或者xDSL或者Cable Modem等；
POE功能（可選）；
DTU串口（可選功能） 1個端子排與1個DB9頭RS232串口（或RS422/RS485），內置 15KV ESD 保護，參數如下：
數據位：5、6、7、8 位
停止位：1、1.5(可選)、2 位
校驗：無校驗、偶校驗、奇校驗、(SPACE 及 MARK 校驗)(可選)；
串口速率：300~115200bits/s
I/O口 2個，需要定製開發
LED指示燈 系統電源SYS*1，VPN*1，上線Cell*1，WAN*1，LAN1~LAN4，WiFi*1, CHR (內置電池充電顯示燈) *1，GPS*1
天線接口 標準SMA陰頭天線接口，特性阻抗50歐；
WiFi天線接口--SMA母天線接口×2個，50ohm；
無線天線接口--SMA母天線接口×１個或2個，50ohm；
GPS天線接口--SMA母天線接口×１個，50ohm；
SIM/UIM 卡接口 標準的抽屜式用戶卡接口*2個，支持1.8V/3V SIM/UIM 卡，內置15KV ESD保護
電源接口 標準的3 芯火車頭電源插座，內置電源反相保護和過壓保護；
端子座式電源接口；
Reset 復位按鈕 通過此按鈕，可將ROUTER 的參數配置恢復為出廠值

4、供電
標準電源 DC12V/2A或者9V/1A
供電範圍 寬電源輸入（DC 5~40V），可選DC 5~50V
電流 閑置模式: 30mA@12VDC
最大: 400mA@12VDC
平均: 200mA@12VDC

5、軟件系統
VPN特性 支持IPSec、PPTP、L2TP、GRE；
防火牆吞吐速度：100Mbps
VPN加密速度：5M~200M bps
併發會話數目：8192~327680秒
處理新會話數目：2250~45000
VPN隧道數目：100~5000條
鑰匙交換算法 ：diffie－hellman
HASH算法：SHA-1 MD5
回話密鑰向前完全保密（PFS）
認証模式：Preshare 密碼
VPN網絡類型：支持網到網Intranet
VPN機接入：Remote Access VPN
Wi-Fi 可選WiFi功能，支持802.11b/g/n 300Mbps
GPS(可選配) GPS功能
語音(可選配) 控制上下線
短信 控制上下線，檢測路由器狀態
警報 信號強度低或者無信號短信或語音通知(語音通知為選配)
VLAN 支持雙局域網IP地址
支持的協議 TCP, UDP, SMTP, POP, ICMP, FTP, PPP, DHCP, DDNS, DNS, SNMP, NAT, DMZ, Qos, ALG,VLAN
安全 支持64/128 bits WEP, 802.1x, WPA, and WPA2
支持WDS
支持WPA1/2 – PSK
支持WPA1/2 – 802.1x
支持EAP – TLS, TTLS, LEAP, PEAP
支持access with user name & password.
支持access control base WAN/LAN interface
支持access control base source IP address
defense DOS attack, SYN flooding, IP surfing, ping of Death, fragile, teardrop, land etc.
支持PAP,CHAP, MsChap
支持IP filtering

6、物理特性
外殼 金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸 PCBA板: 165mm x 104mm x 20mm
整機: 180mm x 110mm x 31mm
重量 705g (不包括天線和安裝件)
工作溫度 -35~+75oC（-31~+167℉）
儲存溫度 -40~+85oC（-40~+185℉）
相對濕度 95%(無凝結)
磁兼容性能 靜電放電抗干擾度試驗等級：3級
射頻電磁場輻射 抗干擾度試驗等級：3級

注:
1. 在選配DTU功能時，請註明需要RS232口，或者RS485口。
2. 在下訂單時候，請註明是否需要語音上下線控制。
