型號: | NKEVT/NKECT |
---|---|
品牌: | 廣州國能自動控制技術 |
原產地: | 中國 |
類別: | 電子、電力 / 其它電力、電子 |
標籤︰ | 零序電壓互感器 , 電子式互感器 , 零序電流互感器 |
單價: |
-
|
最少訂量: | - |
一二次融合中壓電子式電壓互感器 一、概述 NK-PAC型電壓互感器為單相幹式電壓互感器,適用於額定頻率0.5Hz-1MHz、額定電壓為10kV以下的測量系統中,其線性範圍寬、動態性能好,作電壓計量、監測、瞬態保護用。 二、型號含義 電壓互感器型號編碼規則 |
||||||
公司代號 | 分類號 | 交/直流 | 原理 | 電壓等級 | ||
NK | P | A | 交流 | C | 電容型 | 按實際電壓等級標註,單位:V;kV。 |
D | 直流 | R | 電阻型 | |||
B | 交/直流 | O | 光電 | |||
公司代號+分類號,交/直流,原理,精度等級+電壓等級 “+”號間用“-”分隔
精度為0.1-5%,0.2%用02表示,1%用10表示 例:NK-PAC05-10kV 表示 10kV交流電容分壓電壓互感器(0.5%精度) |

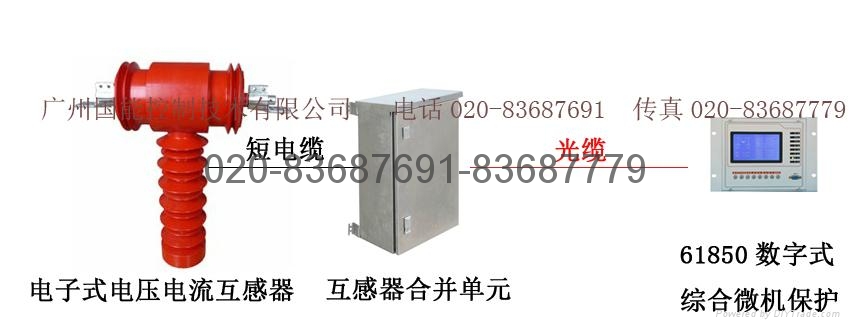

三、結構簡介 本型電壓互感器為電子式互感器,由傳感部分和處理電路兩部分組成,電路需穩定直流源供電,供電電壓±15V DC(紋波不超過50mV)。傳感部分採用電容感應的原理,其線性範圍寬、動態性能好,無鐵芯,二次信號與一次電壓之間無直接電連接,柱式結構構成的屏蔽體可有效抑制外界電磁場對被測系統的影響。 四、技術參數 |
|
NK-PAC10-10kV型號 | |
一次額定電壓 | 10kV,可根據用戶具體要求調整 |
二次額定輸出電壓 | 4V或數字化光信號,可根據用戶具體要求調整 |
測量精度 | 最高可到0.2/3P |
負載要求 | ≥2k歐姆 |
絕緣水平 | 12/42/75(kV) |
輸出線性度 | 20%UI-150%UI時,優于0.5% |
響應時間 | 優于5uS, (TYP,du/dt=10kV/5uS) |
輸出溫度性能 | -25-+50℃範圍內,變化小於±0.2% |
零點偏置電壓 | ±10mV |
零點偏置電壓溫度性能 | ±10μV/℃ |
供電電源 | ±15V,紋波電壓不大於50mV |
單相環氧樹脂澆鑄空芯電子式電流互感器,適用於額定電壓為10kV的電力系統的電流監測、計量及暫態保護。其特點如下:
二、型號含義 電流互感器型號編碼規則 |
||||||||
公司代號 | 分類號 | 交/直流 | 原理 | 開/閉環 | 電流等級 | |||
NK | C | A | 交流 | R | 空芯 | C | 閉環 | 按實際電流等級標註,單位:A;kA。 |
D | 直流 | H | 霍爾 | S | 開環 | |||
B | 交/直流 | O | 光電 | |||||
L | 低功率 | |||||||
公司代號+分類號,交/直流,原理,開/閉環,精度等級+電流等級 “+”號間用“-”分隔年 n精度為0.1-5%,
例:0.2%用02表示,5%用50表示 例:NK-CAR05-1000A 表示 額定電流1000A交流空心電流互感器(0.5%精度) |
三、結構簡介
本型電流互感器為電子式互感器,由傳感部分和處理電路兩部分組成,電路需穩定直流源供電,供電電壓±15V DC(紋波不超過50mV)。傳感部分採用Rogowski線圈的原理,無鐵芯,其線性範圍寬,測量範圍可達40倍及以上。動態性能好,適用於額定頻率0.5Hz-1MHz的電流測量。二次信號採用光纖數字信號傳輸方式,二次信號與一次電壓之間無直接電連接,抗電快速瞬變脈衝群性能極強。 技術參數: |
|
型號 | NK-CAR |
一次額定電壓 | 10kV |
額定電流 | 可根據用戶要求定製,下限20A,上限不限 |
測量範圍 | 1-40倍及以上的額定電流 |
二次額定輸出電壓 | 200mV或數字化光信號,可根據用戶具體要求調整 |
測量精度 | 最高可到0.2S/5TPE40 |
負載要求 | ≥2k歐姆 |
絕緣水平 | 12/42/75 (kV) |
測量頻帶 | 0.2Hz-200kHz |
輸出溫度性能 | -25-+50℃範圍內,變化小於±0.2% |
零點偏置電壓 | ±10mV |
零點偏置電壓溫度性能 | ±10μV/℃ |
供電電源 | ±15V,紋波電壓不大於30mV |
