型號: | ZX16 ZX18 ZX26 |
---|---|
品牌: | 步梯 |
原產地: | 中國 |
類別: | 電子、電力 / 電子元器件 / 電阻器 |
標籤︰ | ZX16不鏽鋼電阻器 , ZX18不鏽鋼電阻器 , 調速電阻箱 |
單價: |
¥650
/ 台
|
最少訂量: | 1 台 |

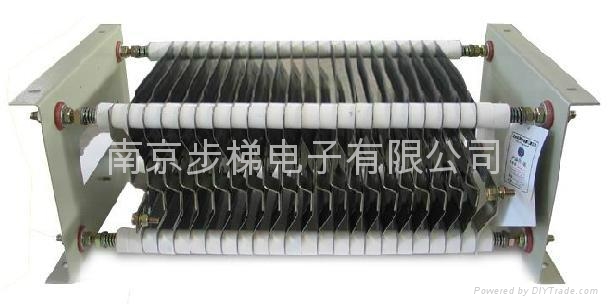

ZX16(ZX18 ZX26) 不鏽鋼電阻器
內容介紹:由ZC型不鏽鋼電阻片組合而成,具有耐腐蝕性、無感、阻值穩定和長使用壽命等特點,額定功率:5.6KW,適用於交流電壓不超過1140V,直流電壓不超過1500V的電力設備電路。主要用於電梯、起重機、港機、軋機、卷揚機、發電機、變頻器等的起動、制動、調速和負載等。產品命名為不鏽鋼電阻器,百葉電阻器,起動電阻箱,制動電阻箱,負載電阻箱,變頻電阻箱,調速電阻箱,起重電阻箱,無感電阻箱。ZX16-0.10Ω/237A,ZX16-0.14Ω/200A,ZX16-0.20Ω/167A,ZX16-0.28Ω/141A,ZX16-0.40Ω/118A,ZX16-0.56Ω/106A,ZX16-0.80Ω/84A,ZX16-1.10Ω/71A,
ZX16-1.60Ω/59A,ZX16-2.2Ω/50A,ZX16-3.0Ω/43A,ZX16-4.2Ω/37A,ZX16-5.6Ω/32A,ZX16-8.0Ω/27A,ZX16-11.0Ω/23A,ZX16-16.0Ω/19A,ZX16-2.0Ω/53A,ZX16-2.5Ω/47A,ZX16-3.3Ω/41A,ZX16-4.0Ω/37A,ZX16-5.0Ω/34A,ZX16-6.0Ω/29A,ZX16-7.0Ω/28A,ZX16-9.0Ω/25A,ZX16-11.0Ω/23A,ZX16-14.5Ω/20A,ZX16-19.5Ω/17A,ZX16-28Ω/14A,ZX16-35Ω/13A,ZX16-44Ω/11A, ZX16-58Ω/9.8A, ZX16-80Ω/8.4A
ZX16-0.10,ZX16-0.14,ZX16-0.20,ZX16-0.28,ZX16-0.40,ZX16-0.56,ZX16-0.80,ZX16-1.10,ZX16-1.60,ZX16-2.2,ZX16-3.0,ZX16-4.2,ZX16-5.6,ZX16-8.0,ZX16-11.0,ZX16-16.0,ZX16-2.0,ZX16-2.5,ZX16-3.3,ZX16-4.0,ZX16-5.0,ZX16-6.0,ZX16-7.0,ZX16-9.0,ZX16-11.0,ZX16-14.5,ZX16-19.5,ZX16-28,ZX16-35ZX16-44,ZX16-58,ZX16-80
關鍵詞:ZX16(ZX18 ZX26)不鏽鋼電阻器,百葉電阻器,起動電阻箱,制動電阻箱,負載電阻箱,變頻電阻箱,調速電阻箱,起重電阻箱,無感電阻箱
特點及用途
○由ZC型不鏽鋼電阻片組合而成,具有耐腐蝕性、無感、阻值穩定和長使用壽命等特點
○使用溫度範圍 :-55℃~+315℃
○額定功率:5.6KW
○阻值允許偏差 :±10%
○適用於交流電壓不超過1140V,直流電壓不超過1500V的電力設備電路。主要用於電梯、起重機、港機、軋機、卷揚機、發電機、變頻器等的起動、制動、調速和負載等。
接線原理圖
主要性能指標
型號 | 額定電流
(A) |
發熱時間
常數(S) |
電阻阻值 | 組成電阻 | 可替代以下
電阻器系列 |
||||||
總阻值 | 各級阻值 | ||||||||||
1 | 2 | 3 | 4 | 5 | 型號 | 數量 | |||||
ZX16-0.10 | 237 | 300 | 0.10 | 0.020 | 0.020 | 0.020 | 0.020 | 0.020 | ZC3-1-1 | 20 | ZX1
ZX9 ZX10 ZX12 ZX15 ZX2 |
ZX16-0.14 | 200 | 215 | 0.14 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 | ZC3-1-2 | 20 | |
ZX16-0.20 | 167 | 225 | 0.20 | 0.040 | 0.040 | 0.040 | 0.040 | 0.040 | ZC3-1-3 | 20 | |
ZX16-0.28 | 141 | 235 | 0.28 | 0.056 | 0.056 | 0.056 | 0.056 | 0.056 | ZC3-1-4 | 20 | |
ZX16-0.40 | 118 | 246 | 0.40 | 0.080 | 0.080 | 0.080 | 0.080 | 0.080 | ZC3-1-5 | 20 | |
ZX16-0.56 | 106 | 205 | 0.56 | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 | ZC3-1-6 | 20 | |
ZX16-0.80 | 84 | 233 | 0.80 | 0.160 | 0.160 | 0.160 | 0.160 | 0.160 | ZC3-1-7 | 20 | |
ZX16-1.10 | 71 | 197 | 1.1 | 0.220 | 0.220 | 0.220 | 0.220 | 0.220 | ZC3-1-8 | 20 | |
ZX16-1.60 | 59 | 166 | 1.6 | 0.320 | 0.320 | 0.320 | 0.320 | 0.320 | ZC3-1-9 | 20 | |
ZX16-2.2 | 50 | 202 | 2.2 | 0.440 | 0.440 | 0.440 | 0.440 | 0.440 | ZC3-2-1 | 20 | |
ZX16-3.0 | 43 | 200 | 3.0 | 0.60 | 0.60 | 0.60 | 0.60 | 0.60 | ZC3-2-2 | 20 | |
ZX16-4.2 | 37 | 185 | 4.2 | 0.84 | 0.84 | 0.84 | 0.84 | 0.84 | ZC3-2-3 | 20 | |
ZX16-5.6 | 32 | 175 | 5.6 | 1.12 | 1.12 | 1.12 | 1.12 | 1.12 | ZC3-2-4 | 20 | |
ZX16-8.0 | 27 | 179 | 8.0 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 | ZC3-2-5 | 20 | |
ZX16-11.0 | 23 | 110 | 11.0 | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | ZC3-2-6 | 20 | |
ZX16-16.0 | 19 | 90 | 16.0 | 3.20 | 3.20 | 3.20 | 3.20 | 3.20 | ZC3-2-7 | 20 | |
ZX16-2.0 | 53 | 175 | 2.0 | 0.40 | 0.40 | 0.40 | 0.40 | 0.40 | ZC3-3-1 | 20 | |
ZX16-2.5 | 47 | 155 | 2.5 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | ZC3-3-2 | 20 | |
ZX16-3.3 | 41 | 134 | 3.3 | 0.66 | 0.66 | 0.66 | 0.66 | 0.66 | ZC3-3-3 | 20 | |
ZX16-4.0 | 37 | 120 | 4.0 | 0.80 | 0.80 | 0.80 | 0.80 | 0.80 | ZC3-3-4 | 20 | |
ZX16-5.0 | 34 | 95 | 5.0 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | ZC3-3-5 | 20 | |
ZX16-6.0 | 29 | 85 | 6.0 | 1.20 | 1.20 | 1.20 | 1.20 | 1.20 | ZC3-3-6 | 20 | |
ZX16-7.0 | 28 | 160 | 7.0 | 1.40 | 1.40 | 1.40 | 1.40 | 1.40 | ZC3-3-7 | 20 | |
ZX16-9.0 | 25 | 120 | 9.0 | 1.80 | 1.80 | 1.80 | 1.80 | 1.80 | ZC3-3-8 | 20 | |
ZX16-11.0 | 23 | 105 | 11.0 | 2.20 | 2.20 | 2.20 | 2.20 | 2.20 | ZC3-3-9 | 20 | |
ZX16-14.5 | 20 | 82 | 14.5 | 2.90 | 2.90 | 2.90 | 2.90 | 2.90 | ZC3-3-10 | 20 | |
ZX16-19.5 | 17 | 90 | 19.5 | 3.90 | 3.90 | 3.90 | 3.90 | 3.90 | ZC3-3-11 | 20 | |
ZX16-28 | 14 | 152 | 28 | 5.60 | 5.60 | 5.60 | 5.60 | 5.60 | ZC3-3-12 | 20 | |
ZX16-35 | 13 | 118 | 35 | 7.00 | 7.00 | 7.00 | 7.00 | 7.00 | ZC3-3-13 | 20 | |
ZX16-44 | 11 | 104 | 44 | 8.80 | 8.80 | 8.80 | 8.80 | 8.80 | ZC3-3-14 | 20 | |
ZX16-58 | 9.8 | 80 | 58 | 11.6 | 11.6 | 11.6 | 11.6 | 11.6 | ZC3-3-15 | 20 | |
ZX16-80 | 8.4 | 119 | 80 | 16.0 | 16.0 | 16.0 | 16.0 | 16.0 | ZC3-3-16 | 20 |
