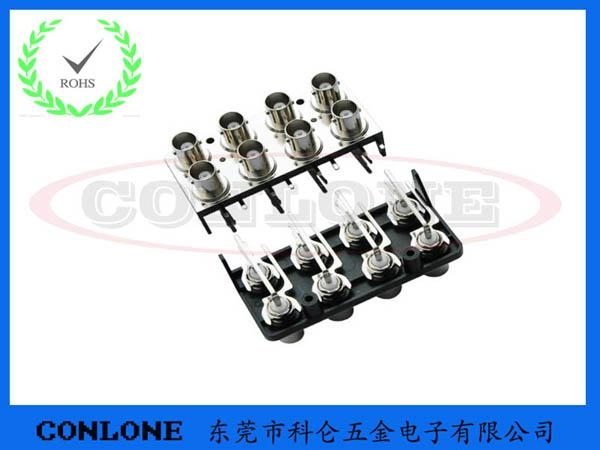

BNC型產品是一種卡口式連接的射頻同軸連接器，其特性阻抗分為50Ω和75Ω兩種。它具有連接（分離）迅速、接觸可靠等特點。廣氾應用於計算機行業、無線網絡、醫療設備和電子儀器領域連接射頻同軸電纜

產品性能：

溫度範圍   -55~+155°C(PE Cable -40~+85°C)

特性阻抗   50Ω,75Ω

頻率範圍   DC~4GHz

工作電壓   500Vr.m.s

耐壓 1500Vr.m.s

接觸電阻   內導體之間        <=1.5mΩ

         外導體之間        <=1mΩ

絕緣電阻   >= 5000 MΩ

內導體保持力    >= 0.57N

插入損耗   0.20dB/3GHz

電壓駐波比        直式 <=1.22/3GHz

         彎式 <=1.30/3GHz

耐用性                    >=500次

隨着HD信號的引入，BNC 連接器的阻抗變得越來越重要。任何偏離的阻抗都對“回波損耗”/“電壓駐波比”產生負面的影響，而這些對於測量傳輸線上反射的信號十分重要。尤其是在高頻 時—當傳輸HD信號（通常傳輸為2.25GHz）發生這種狀況，阻抗失配會引起大量的回波損耗。

我司生產的BNC連接器具有真實的75Ω設計特征，符合了HDTV的嚴格要求，並在達到3GHz的高頻時能保持穩定的阻抗。為了達到這個效果，每一個BNC連接器都適應一小群電纜的測量，以保証達到最好的勣效和少許回波損耗。

頻率越高，趨膚效應越明顯，這就意味着能量移到了導體的外部。因此，外部的電鍍和中心接點的電鍍比低頻的音頻連接器更為重要—我們生產的BNC連接器其兩處接點都為鍍金。
