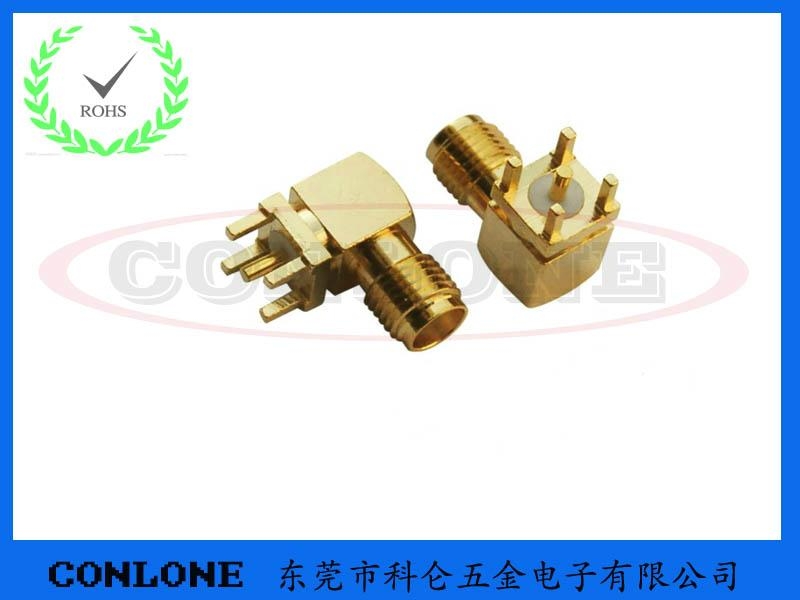

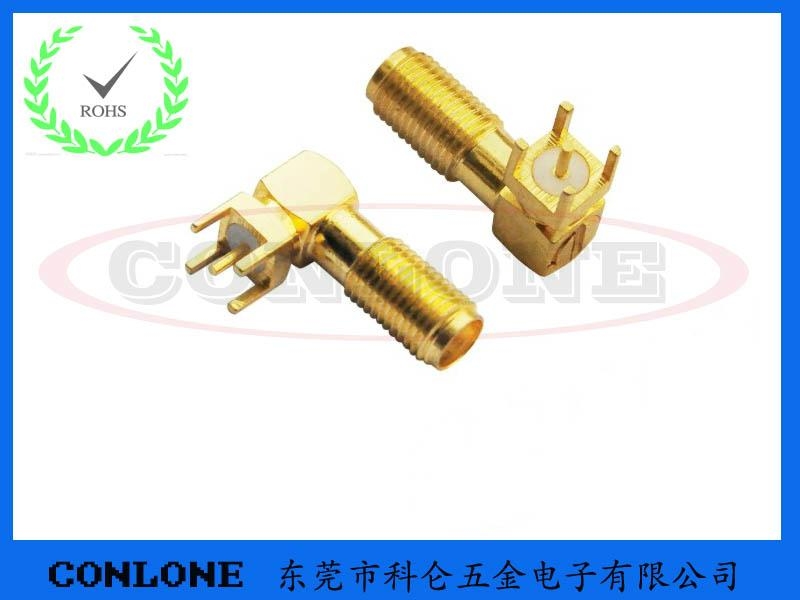

SMA-KWE射頻同軸連接器 90度SMA母頭天線座

SMA-KWE射頻同軸連接器 90度SMA母頭天線座
型號:SMA-KWE
品牌:CONLONE
原產地:中國
類別:電子、電力 / 電子元器件 / 端子、連接器
標籤︰SMA-KWE , SMA射頻連接器 , SMA天線座
單價: ¥3.1 / 件
最少訂量:1000 件

產品描述

 SMA系列產品是一種應用廣氾的小型螺紋連接的同軸連接器,它具有頻帶寬、性能優、高可靠、壽命長的特點。適用於微波設備和數字通信系統的射頻迴路中連接射頻電纜或微帶線。
   Series of SMA products one application extensive small-scale coaxial person who join that whorl join, it has a reliable characteristic with long life-span that the width, performance are excellent, high frequently. Suitable for the microwave equipment and body of the digital communication system and join the body in the cable or the micro-strip line frequently in the loop frequently.

SMA系列產品是一種應用廣氾的小型螺紋連接的同軸連接器。SMA系列的中心導體和絕緣子固定通常採用俘獲式以獲得足夠低的VSWR。SMA系列採用英制螺紋連接,強度高,抗震性好。外導體端面直接接觸,使插入損耗降到最低。相對於其它類型的連接器,SMA系列具有體積小,低VSWR的特點。採用恰當的適配電纜,SMA連接器在18GHz時依然具有良好的電性能。經過特殊加工的連接器,其

使用頻率可以達到25GHz。

SMA系列產品壽命長、性能優越、可靠性高。廣氾應用於微波設備和數字通信設備的

射頻迴路中連接射頻同軸電纜或微帶。

我司的SMA系列產品均為真金電鍍。標準達到通用標準,環保級別。是品質先行的產品。適合廣大無線AP,天線廠商採用。由於產品的特殊性,我司接受SMA產品的來樣來圖定製。力圖為客戶生產出優質的產品。歡迎大家咨詢。


主要技術特性                TECHNICAL CHARACTERISTICS
溫度範圍  Temp.range                   -65~+165°C (PE Cable  -40~+85°C)
振    動  Vibration                    MIL-STD-202,Method 213
特性阻抗  Impedance                    50Ω
頻率範圍  Frequency Range              DC~12.4GHz(半剛電纜 0~18GHz)
工作電壓  Working Voltage              335V  max  (有效值)
耐    壓  Withstand Voltage            1000V rms  (海平面最小值)
接觸電阻  Contact resistance
內導體之間 Center Contact              ≤ 3 mΩ
外導體之間 Outer Contact               ≤ 2 mΩ
絕緣電阻  Insulation resistance        ≥ 5000 MΩ
插入損耗 Insertion loss                ≤0.15 dB/6GHz
電壓駐波比 VSWR              直式  Straight     軟電纜   ≤1.10+0.002f
                                                半剛電纜 ≤1.05+0.001f
                             彎式  Right angle  軟電纜   ≤1.20+0.003f
                                                半剛電纜 ≤1.10+0.001f
耐用性    Durability(mating)            ≥500次(cycles)

材料與塗覆 MATERIAL & PLATING
殼體      shell             黃銅        brass           鍍硬金     gold plated
插針      contact pin       黃銅        brass           鍍硬金     gold plated
插孔      socket            鈹青銅      beryllium       鍍硬金     gold plated
彈性接觸件elastic contact   鈹青銅      beryllium       鍍硬金     gold plated
絕緣體    insulator         聚四氟乙烯  PTFE
壓接套    crimp ferrule     銅合金      copper alloy    鍍鎳或鍍金 nickel or gold plated
o型密封件o-ring sealing    硅橡膠6146  silastic

適用技術標準 APPLICABLE STANDARD
MIL-C-39012;
CECC 22110;

SMA-KWE射頻同軸連接器 90度SMA母頭天線座 1SMA-KWE射頻同軸連接器 90度SMA母頭天線座 2SMA-KWE射頻同軸連接器 90度SMA母頭天線座 3SMA-KWE射頻同軸連接器 90度SMA母頭天線座 4SMA-KWE射頻同軸連接器 90度SMA母頭天線座 5
