液壓裝載機是機械工程中主要的機械，它廣氾應用於工程建築、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣氾應用於土方轉運、石料、鬆散貨物和成堆貨物的裝載、提升和運輸工作中，裝載機也具有輕度剷掘能力。近年來高新微電子技術在液壓技術上的應用，使工程機械、建築機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。



一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。

2、液壓裝載機械演示控制實驗。

3、PLC軟件仿真演示及控制實驗。

4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、實驗內容

1、液壓裝載機械演示控制實驗

1）裝料作業，剷斗裝物后搖臂缸伸出，使剷斗反轉，動臂提升；

2）卸料作業，剷斗卸物（搖臂縮回，使剷斗轉向），動臂下降。

2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

1) PLC指令編程、梯形圖編程學習；

2) PLC編程軟件的學習與使用；

3) PLC與計算機的通訊、在線調試；

4) PLC在液壓傳動控制中的應用以及控制方案的優化。

三、性能與特點

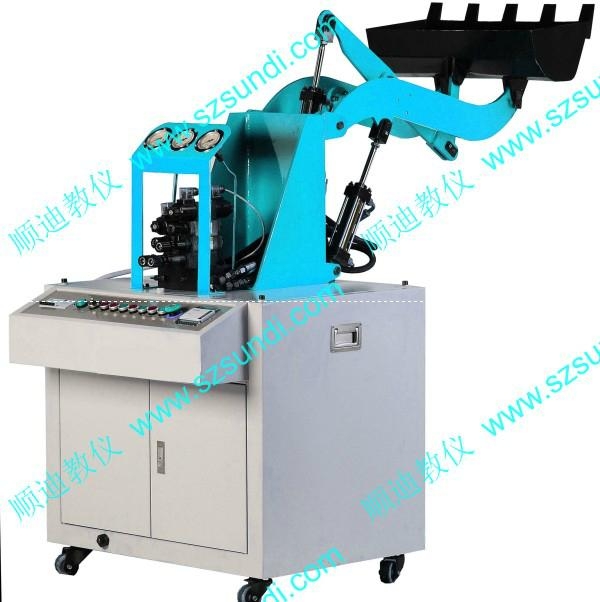

1、實驗台採用冷軋鋼板（並經過噴塑、防腐處理）製作，臺式結構，控制操作于一體。

2、電氣操作控製為下置式，液壓站放置於液壓台主櫃內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

3、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。

4、裝載機械是按實物的結構與縮小比例製作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制採用手動控制和自動控制兩種方式。

6、實驗部件採用耐壓膠管，壓力可達到25Mpa。

7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制採用直流24V電源，並帶有過壓保護，防止誤操作損坏設備。

四、主要技術參數

電機型號：M3P4H523            功率：2.2KW            轉速：1420r/min

油泵型號：VAI-15F-A3          額定壓力：7Mpa         額定流量：8ml/rev

外形尺寸：1450×680×1780mm
