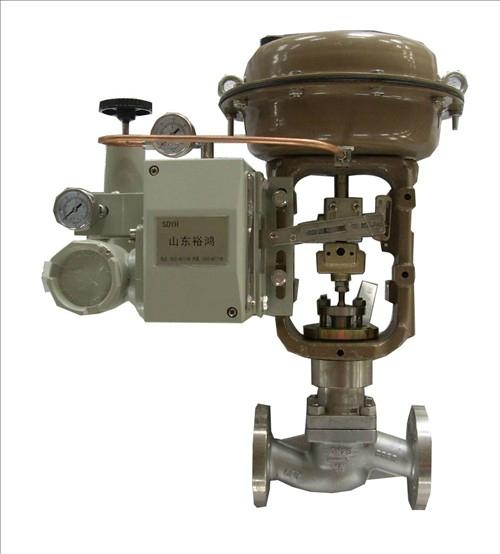

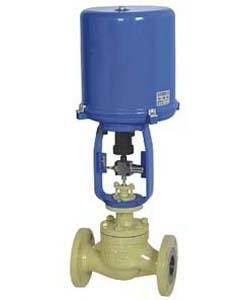

HCP山東平衡籠式單座調節閥是CV3000系列產品之一。

HCP平衡籠式單座調節閥是一種改進型壓力平衡式調節閥，該閥在閥賽或套筒上使用了高性能的密封環，

有效地提高了洩漏等級。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒週圍流體的導流翼，使

其壓降損失小，流量大，可調範圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥動態穩定好，

噪音低，空化腐蝕小。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。

HCP平衡籠式單座調節閥符合GB/T4213-92標準。

山東平衡籠式單座調節閥技術參數和性能：

閥體:

型式 直通單座鑄造球型閥

公稱通徑 25、40、50、80、100、125、150、200、250、300、350mm

公稱壓力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

連接型式 法蘭連接密封面型式 FF、RF、RJ、LG、MFM

法蘭標準 JISB2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618鈦等。

焊接連接 嵌接焊SW（32~50mm） 對接焊BW（65~350mm）

材料 鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）鈦等。

上閥蓋 常溫型（P） -5~+230℃

伸長I型（EI） +230~+566℃

伸長Ⅱ型（EⅡ） -100～-45℃

伸長Ⅱ型（EⅢ） -196～-100℃

注：工作溫度不准超過各種材料的允許範圍。

壓蓋型式 螺栓壓緊式

填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織調料、石墨填料

閥內組件:

閥芯型式 帶組合密封圈或活塞環的壓力平衡式閥芯

流量特性 高容量流量特性，參考圖1 金屬閥座 等百分比特性（%V）和線性特性（LV）

高容量流量特性，參考圖2 金屬閥座 等百分比特性（%VF）和線性特性（LVF）

材料 見表1

山東平衡籠式單座調節閥執行機構：

型式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構。

供氣壓力 260~400KPa（HA型）、400~500KPa（VA6、VP型）

氣源接口 RC1/4’（HA）、G3/8”、 1/2”（ VA6型、VP型）

環境溫度 -30~+70℃

閥作用型式:

用正作用或反作用執行機構實現閥的氣-關式或氣-開式。

Cv值和行程：

表1-1 高容量閥芯（%V、LV）

公稱通徑 32 40 50 65 80 100 125 150 200 250 300 350

閥座直徑 32 40 50 65 80 100 125 150 200 250 300 350

額定Cv值 等百分比特性 24 36 60 100 140 220 320 420 820 1000 1440 1900

線性特性 26 40 75 110 150 240 365 435 850 1035 1490 2000

額定行程 25 38 50 75 100 150

表1-2 高精度流量特性閥芯（VF、LVF）

公稱通徑 32 40 50 65 80 100 125 150 200

閥座直徑 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200

額定Cv值 11 17 11 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 275 175 275 360 275 360 650

等百分比特性 金屬閥座 △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △

軟閥座 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

額定行程（mm） 25 38 50 75

注：1、符號○和△表示閥的規格範圍。
