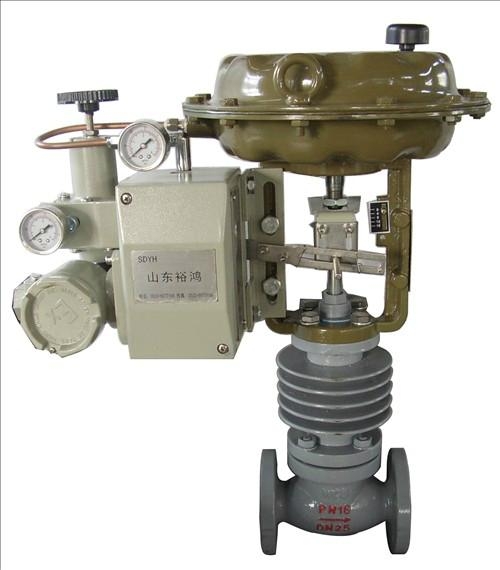

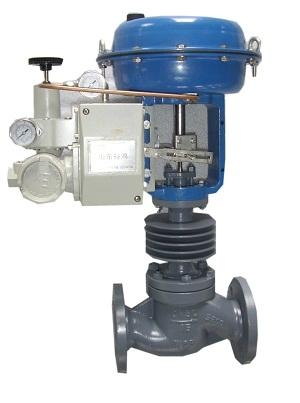

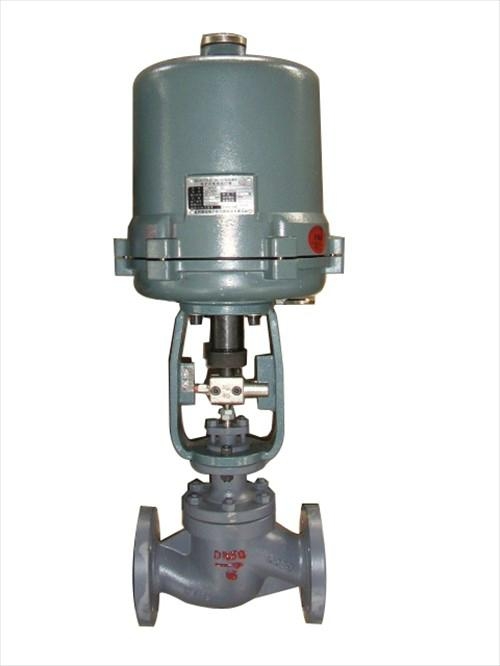

HTSW山東波紋管密封單座調節閥是CV3000系列產品之一。

HTSW山東波紋管密封單座調節閥閥芯採用上導向結構，閥結構緊湊，有呈S流線型的通道，

其壓降損失小，流量大，可調範圍廣，流量特性精度高，符合IEC534-1976標準。其上

閥蓋採用波紋密封結構，適用於極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另

該閥也可用於真空的場合。

HTSW山東波紋管密封單座調節閥的洩漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜

執行機構，其結構緊湊，輸出力大。

HTSW山東波紋管密封單座調節閥符合GB/T4213-92標準。

 技術參數和性能：

閥體:

型    式 直通單座鑄造球型閥

公稱通徑 40、50、65、80、100、150、200mm

公稱壓力 ANSI 125、150、300 JIS 10、16、20K PN1.6、4.0MPa

連接型式 法蘭連接密封面型式 FF、RF、RJ、LG、MFM

法蘭標準 JISB2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSIB16.5-1981、HG20596-97、HG20618-97等

焊接連接 嵌接焊SW（40~50 mm） 對接焊BW（65~200mm）

材   料 鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等。

上閥蓋 波紋管密封（W -45~+350℃

壓蓋型式 螺栓壓緊式

山東波紋管密封單座調節閥閥內組件:

閥芯型式 單座柱塞型閥芯

流量特性 高容量流量特性 金屬閥座 等百分比特性（%C）和線性特性（LC）

軟閥座 等百分比特性（%T）和線性特性（LT）

高精度流量特性 金屬閥座 等百分比特性（%CF）和線性特性（LCF）

軟閥座 等百分比特性（%TF）和線性特性（LTF）

材料 不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

波紋管材料 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L

執行機構：

型    式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構

彈簧範圍 20~100、80~240KPa（HA型）、190~350、190~400（VA6型）

供氣壓力 140~400KPa（HA型）、400~500KPa（VA6、型）

氣源接口 RC1/4”

環境溫度 -30~+70℃

閥作用型式:

用正作用或反作用執行機構實現閥的氣-關式或氣-開式。

山東波紋管密封單座調節閥性能：

洩漏量 金屬閥座 小於閥額定容量的0.01%，符合ANSI B1.6.104-1976 IV級

軟閥座 小於閥額定容量的10-7 ，符合ANSI B1.6.104-1976 VI級

可調範圍 50:1

Cv值和行程：



Ⅰ、高容量閥芯（%C、LC、%T、LT）

公稱通徑 40 50 65 80 100 125 150 200

閥座直徑 40 50 65 80 100 125 150 200

額定Cv值 30 50 85 125 200 320 420 70

額定行程 25 38 50 75

Ⅱ、高精度流量特性閥芯（%CF、LCF、%TF、LTF）

公稱通徑 40 50 65 80 100 150 200

閥座直徑 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200

額定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 640

額定行程 25 38 50 75

流量特性：

流量特性曲線參見HTS單座調節閥
