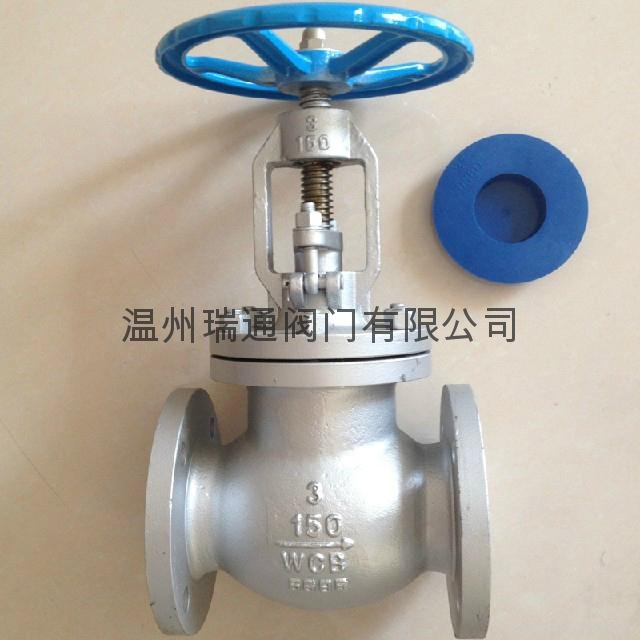

型號: | J41H-150LB |
---|---|
品牌: | 溫州瑞通 |
原產地: | 中國 |
類別: | 工業設備 / 機械五金 / 閥門 |
標籤︰ | 美標法蘭截止閥 , 美標截止閥 , 法蘭美標截止閥 |
單價: |
¥120
/ 件
|
最少訂量: | 1 件 |
美標法蘭截止閥和法蘭閘閥是同屬一個類型的閥門,區別在它的關閉件是個閥體,閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥,三片式球閥,是近年來被廣氾採用的一種新型閥門。
【詳細說明】
主體材料: |
其他 |
適用溫度: |
-46℃-550℃ ℃ |
壓力範圍: |
150LB-1500LB Mpa |
適用介質: |
水,油品,導熱油,蒸汽 |
公稱通徑: |
1/2"-24" mm |
連接形式: |
法蘭 |
產品型號: |
J41W-150LB J41W-300LB J41W-600LB J41H-150LB J41H-300LB J41H600LB J41H-900LB |
|
|
【美標法蘭截止閥】基本說明
美標法蘭截止閥和法蘭閘閥是同屬一個類型的閥門,區別在它的關閉件是個閥體,閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥,三片式球閥,是近年來被廣氾採用的一種新型閥門。
【美標法蘭截止閥】標準
美標法蘭截止閥主要有API和ASME標準,ASTM,ASTM是材料標準,不是閥門本身的標準;按美國標準設計,製造,生產、檢測的截止閥叫做美標截止閥。[1]
名稱 |
美標截止閥 |
設計標準 |
BS1873 JIS B2071-2081 |
結構長度 |
ANSI B16.10,JISB2002 |
配管法蘭 |
ANSI B16.5、JIS B2212-2214 |
對焊端尺寸 |
ANSI B16.25 |
檢驗與試驗 |
API598、JIS B2003 |
傳動方式 |
手動、電動、傘齒輪動 |
【美標法蘭截止閥】優點
美標法蘭截止閥在管路中主要用來做切斷、分配和改變介質的流動方向。閘閥是近年來被廣氾採用的一種新型閥門,它具有以下優點:
1. 流體阻力小,其阻力係數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前閘閥的密封面材料廣氾使用塑料、密封性好,在真空系統中也已廣氾使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便於遠距離的控制。
5. 維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用範圍廣,通徑從小到几毫米,大到几米,從高真空至高壓力都可應用, 球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。
【美標法蘭截止閥】安裝與維護注意事項
美標法蘭截止閥按其通道位置可分為直通式,三通式和直角式。后兩種閘閥用於分配介質與改變介質的流向。三片式球閥安裝與維護應注意以下事項:
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
美標法蘭截止閥,美標閘閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣氾的應用。
美標法蘭截止閥是一種比較新型的閘閥類別,它有着自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構,可實現對介質的調節和嚴密切斷。廣氾適用於[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
【美標法蘭截止閥】結構特點
、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥杆,只需配一個小手把閥門就能輕鬆啟閉。
5、 楔形密封結構。閥門是靠閥杆提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保証。
6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
此類閥門安裝在管道上要水平
【美標法蘭截止閥】參數規格
美標法蘭截止閥適用於公稱壓力150LB~1500LB,工作溫度-29~550℃的石油、化工、製藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等.
美標法蘭截止閥標準
設計與製造 Design and Manufacture |
結構長度 Face to face/ End to end |
法蘭尺寸 Flange Dimension |
對焊連接尺寸Butt welding dimension |
壓力-溫度 Pressure Temperature Lating |
試驗-檢驗Inspection and Test |
ANSI B16.34 BS1873 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
美標法蘭截止閥-壓力試驗
公稱壓力PN(Lb)
|
強度試驗
|
氣密封試驗
|
氣密封試驗
|
|||
Mpa |
Lbf/in2 |
Mpa |
Lbf/in2 |
Mpa |
Lbf/in2 |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
300 |
7.7 |
1110 |
5.7 |
815 |
||
600 |
15.3 |
2220 |
11.3 |
1630 |
||
900 |
23.0 |
3330 |
17.0 |
2445 |
||
1500 |
38.4 |
5560 |
28.2 |
4080 |
||
2500 |
64.0 |
9255 |
47.0 |
6790 |
美標法蘭截止閥-主要零件材料及性能
體、蓋 |
閥杆 |
密封面 |
墊片(環) |
填料 |
工作溫度 |
適用介質 |
WCB |
2Cr13 |
13Cr
|
增強柔性石墨
|
柔性石墨
|
≤425 |
水
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
||||
WC6 |
≤540 |
|||||
WC9 |
≤570 |
|||||
C5 C12 |
≤540 |
|||||
CF8 |
F304 |
≤200 |
酸
|
|||
CF8M |
F316 |
|||||
CF3 |
F304L |
|||||
CF3M |
F316L |
美標法蘭截止閥-主要尺寸和重量
DN |
150Lb 凸面法蘭(RF) 主要尺寸Dimensions(mm) |
重量 Weight |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
DN |
300Lb 凸面法蘭(RF) 主要尺寸Dimensions(mm) |
重量 Weight |
||||||||
15 |
1/2 |
152 |
95 |
66.5 |
35 |
14.2 |
4-16 |
241 |
140 |
7.7 |
20 |
3/4 |
178 |
117 |
82.5 |
43 |
16 |
4-19 |
241 |
140 |
11.3 |
25 |
1 |
203 |
123 |
89 |
51 |
17.5 |
4-19 |
283 |
160 |
16.8 |
32 |
11/4 |
216 |
133 |
98.5 |
63 |
19 |
4-19 |
320 |
200 |
21.2 |
40 |
11/2 |
229 |
155 |
114.3 |
73 |
20.6 |
4-22.5 |
322 |
200 |
32.6 |
50 |
2 |
267 |
165 |
127 |
92 |
22.4 |
8-19 |
399 |
200 |
25 |
65 |
21/2 |
292 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
438 |
250 |
30 |
80 |
3 |
318 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
464 |
280 |
35 |
100 |
4 |
356 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
565 |
350 |
56 |
125 |
5 |
400 |
279 |
235 |
186 |
35 |
8-22.5 |
614 |
350 |
96 |
150 |
6 |
444 |
318 |
269.7 |
216 |
36.6 |
12-25.4 |
717 |
400 |
120 |
200 |
8 |
559 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
930 |
500 |
212 |
250 |
10 |
622 |
444 |
387.4 |
324 |
47.8 |
16-28.5 |
1012 |
550 |
330 |
300 |
12 |
711 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1231 |
600 |
472 |
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1450 |
600 |
715 |
400 |
16 |
864 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1645 |
600 |
920 |
DN |
600Lb 凸面法蘭(RF) 主要尺寸Dimensions(mm) |
重量 Weight |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
285 |
100 |
7.8 |
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
285 |
125 |
12.5 |
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
313 |
160 |
17.5 |
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
328 |
160 |
23.5 |
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22.5 |
365 |
180 |
38.5 |
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
444 |
200 |
35 |
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22.5 |
483 |
250 |
50 |
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22.5 |
533 |
250 |
60 |
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25.4 |
622 |
350 |
110 |
125 |
5 |
508 |
330 |
266.7 |
186 |
52 |
8-28.5 |
750 |
350 |
200 |
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-28.5 |
800 |
450 |
230 |
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
927 |
500 |
410 |
250 |
10 |
787 |
508 |
431.8 |
324 |
71 |
16-35 |
1257 |
600 |
625 |
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1468 |
680 |
