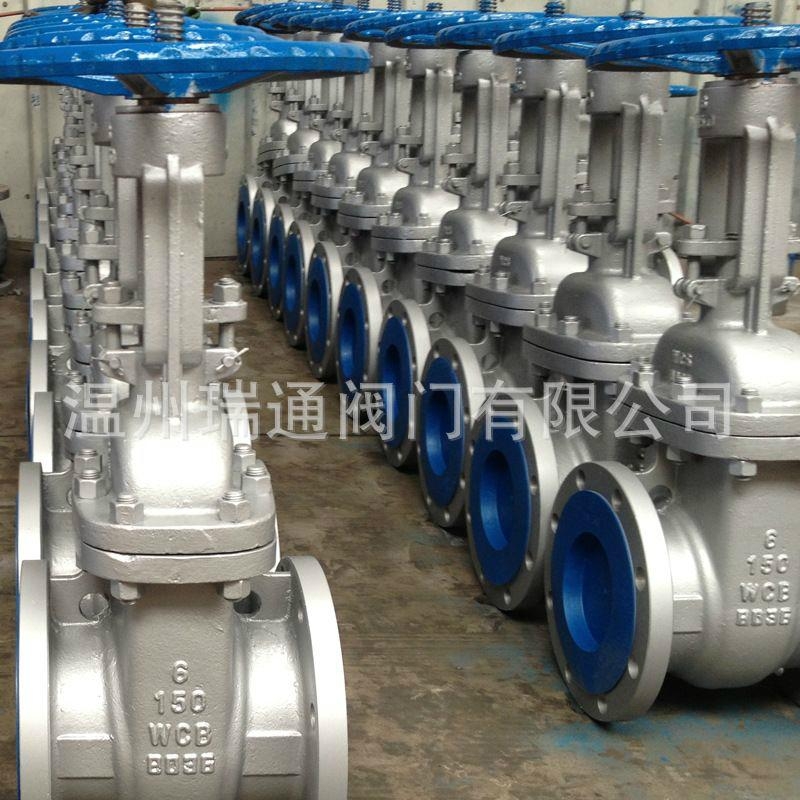

型號: | Z41H-150LB/300L |
---|---|
品牌: | 溫州瑞通閥門 |
原產地: | 中國 |
類別: | 工業設備 / 機械五金 / 閥門 |
標籤︰ | 美標碳鋼美標閘閥 , 美標碳鋼閘閥 , 美標法蘭閘閥 |
單價: |
¥90
/ 件
|
最少訂量: | 1 件 |
主體材料: |
碳鋼 |
適用溫度: |
-19℃-425℃℃ |
壓力範圍: |
150LB-1500LBMpa |
適用介質: |
水,油品,導熱油,蒸汽 |
公稱通徑: |
1/2"-24" DN15-DN600 mm |
連接形式: |
法蘭 |
產品型號: |
J41W-150LB, J41H-150LB,J41Y-150LB,J 41W-300LB,J41H-300LB,J41Y-300LB,J41W-600LB,J41H-600LB,J41Y-600LB,J41W-900LB,J41H-900LB,41Y-900LB |
|
|
【美標碳鋼截止閥】參數規格
美標法蘭碳鋼截止閥,
聯繫人:朱華鋒 手機;158 8873 2537
美標截止閥系:J41W/ Y-按材質分美標碳鋼截止閥 ,不鏽鋼標截止閥
1.材質有:鑄鋼(A216,WCB,A105;不鏽鋼(F304-CF8,F316-CF8M,F304L-CF3M,F316L-CF3),301,304-CF8,304L-CF3,316-CF8M,316LCF3M,321;低溫剛,鉻鉬鋼等
2.規格:DN15~DN1000
3.標準:API,ANSI美標
4.壓力:150LB-900LB
5.連接:法蘭
6.品牌:溫州瑞通
7.工作溫度:碳鋼-29℃~425℃;不鏽鋼-40℃~550℃;低溫剛-46℃~350℃,鉻鉬鋼-29℃~550℃
8.類型:直通式
9.介質:水,油品,蒸汽-碳鋼+Stellite/鉻鉬鋼;硝酸,醋酸類等-不鏽鋼;丙烷,乙烯等-低溫剛;
10.外型:重型/中型
11.型號:J41W-150LB, J41H-150LB,J41Y-150LB,J 41W-300LB,J41H-300LB,J41Y-300LB,J41W-600LB,J41H-600LB,J41Y-600LB,J41W-900LB,J41H-900LB,41Y-900LB
DN |
150Lb 凸面法蘭(RF) 主要尺寸Dimensions(mm) |
重量Weight |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
DN |
300Lb 凸面法蘭(RF) 主要尺寸Dimensions(mm) |
重量Weight |
||||||||
15 |
1/2 |
152 |
95 |
66.5 |
35 |
14.2 |
4-16 |
241 |
140 |
7.7 |
20 |
3/4 |
178 |
117 |
82.5 |
43 |
16 |
4-19 |
241 |
140 |
11.3 |
25 |
1 |
203 |
123 |
89 |
51 |
17.5 |
4-19 |
283 |
160 |
16.8 |
32 |
11/4 |
216 |
133 |
98.5 |
63 |
19 |
4-19 |
320 |
200 |
21.2 |
40 |
11/2 |
229 |
155 |
114.3 |
73 |
20.6 |
4-22.5 |
322 |
200 |
32.6 |
50 |
2 |
267 |
165 |
127 |
92 |
22.4 |
8-19 |
399 |
200 |
25 |
65 |
21/2 |
292 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
438 |
250 |
30 |
80 |
3 |
318 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
464 |
280 |
35 |
100 |
4 |
356 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
565 |
350 |
56 |
125 |
5 |
400 |
279 |
235 |
186 |
35 |
8-22.5 |
614 |
350 |
96 |
150 |
6 |
444 |
318 |
269.7 |
216 |
36.6 |
12-25.4 |
717 |
400 |
120 |
200 |
8 |
559 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
930 |
500 |
212 |
250 |
10 |
622 |
444 |
387.4 |
324 |
47.8 |
16-28.5 |
1012 |
550 |
330 |
300 |
12 |
711 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1231 |
600 |
472 |
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1450 |
600 |
715 |
400 |
16 |
864 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1645 |
600 |
920 |
DN |
600Lb 凸面法蘭(RF) 主要尺寸Dimensions(mm) |
重量Weight |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
285 |
100 |
7.8 |
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
285 |
125 |
12.5 |
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
313 |
160 |
17.5 |
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
328 |
160 |
23.5 |
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22.5 |
365 |
180 |
38.5 |
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
444 |
200 |
35 |
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22.5 |
483 |
250 |
50 |
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22.5 |
533 |
250 |
60 |
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25.4 |
622 |
350 |
110 |
125 |
5 |
508 |
330 |
266.7 |
186 |
52 |
8-28.5 |
750 |
350 |
200 |
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-28.5 |
800 |
450 |
230 |
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
927 |
500 |
410 |
250 |
10 |
787 |
508 |
431.8 |
324 |
71 |
16-35 |
1257 |
600 |
625 |
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1468 |
680 |
860 |
【美標碳鋼截止閥】基本說明
美標截止閥和法蘭閘閥是同屬一個類型的閥門,區別在它的關閉件是個閥體,閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥,三片式球閥,是近年來被廣氾採用的一種新型閥門。
【美標碳鋼截止閥】產品特點
1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥杆,只需配一個小手把閥門就能輕鬆啟閉。
5、 楔形密封結構。閥門是靠閥杆提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保証。
6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
此類閥門安裝在管道上要水平
【美標碳鋼截止閥】製造標準以及設計標準
美標截止閥主要有API和ASME標準,ASTM,ASTM是材料標準,不是閥門本身的標準;按美國標準設計,製造,生產、檢測的截止閥叫做美標截止閥。[1]
名稱 |
美標截止閥 |
設計標準 |
BS1873 JIS B2071-2081 |
結構長度 |
ANSI B16.10,JISB2002 |
配管法蘭 |
ANSI B16.5、JIS B2212-2214 |
對焊端尺寸 |
ANSI B16.25 |
檢驗與試驗 |
API598、JIS B2003 |
傳動方式 |
手動、電動、傘齒輪動 |
【美標碳鋼截止閥】與球閥閘閥相比較美標截止閥優點
美標截止閥在管路中主要用來做切斷、分配和改變介質的流動方向。閘閥是近年來被廣氾採用的一種新型閥門,它具有以下優點:
1. 流體阻力小,其阻力係數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠,目前閘閥的密封面材料廣氾使用塑料、密封性好,在真空系統中也已廣氾使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便於遠距離的控制。
5. 維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7. 適用範圍廣,通徑從小到几毫米,大到几米,從高真空至高壓力都可應用, 球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。
【美標碳鋼截止閥】安裝操作方法
美標截止閥按其通道位置可分為直通式,三通式和直角式。后兩種閘閥用於分配介質與改變介質的流向。三片式球閥安裝與維護應注意以下事項:
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
美標截止閥,美標閘閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構 簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣氾的應用。
美標截止閥是一種比較新型的閘閥類別,它有着自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構,可實現對介質的調節和嚴密切斷。廣氾適用於[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
【美標碳鋼截止閥】工作原理
A、開啟過程
1在關閉位置,閥體受閥杆的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥杆則反向運動,其底部角形平面使球體脫開閥座。
3閥杆繼續提升,並與閥杆螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直至到全開位置,閥杆提升到極限位置,球體旋轉到全開位置。
B、關閉過程
1關閉時,順時針旋轉手輪,閥杆開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥杆受到嵌于其上螺旋槽內的導銷的作用,使閥杆和閘板同時旋轉90°。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最後几圈,閥杆底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
【美標碳鋼截止閥】售后服務
◆產品售后服務:
溫州瑞通閥門有限公司鄭重承諾:
a. 產品的各項性能達到國家標準及有關優等品的規定標準。
b. 產品到貨后,顧客驗收過程中,如出現于合同要求之際不符情況,本公司接到顧客通知后兩小時內作出答復。
c. 在正確安裝,使用的條件下,產品出現種類質量問題如確系本公司產品質量問題,本公司將負責到底,並無償進行包退、包修、包換。
d. 本公司承諾:三保四包:保質、保量、保及時、包修、包換、包退、包損失
f.聯繫人:朱華鋒 手機:158 8873 2537
訂貨須知:
一、① 美標碳鋼截止閥
