一、 用途及特點:
本設備適用於植物草藥、中草藥、動物、食品添加劑等的提取,還可用於高等院校、科研機構、醫院等作為新藥提取、新工藝技術參數的確定、中間試驗、新品種研製、貴重藥材提取、揮發油回收和藥液濃縮之用。溶劑可用水、乙醇、甲醇、丙醇等。該設備集提取、有機溶劑的回收與濃縮、收膏為一體,整個在全封閉,無污染的狀態下完成。本機組操作簡便、性能穩定、生產效率高、清洗方便、結構合理、佔地面積少;完全符合GMP規範要求。
二、 機組結構:

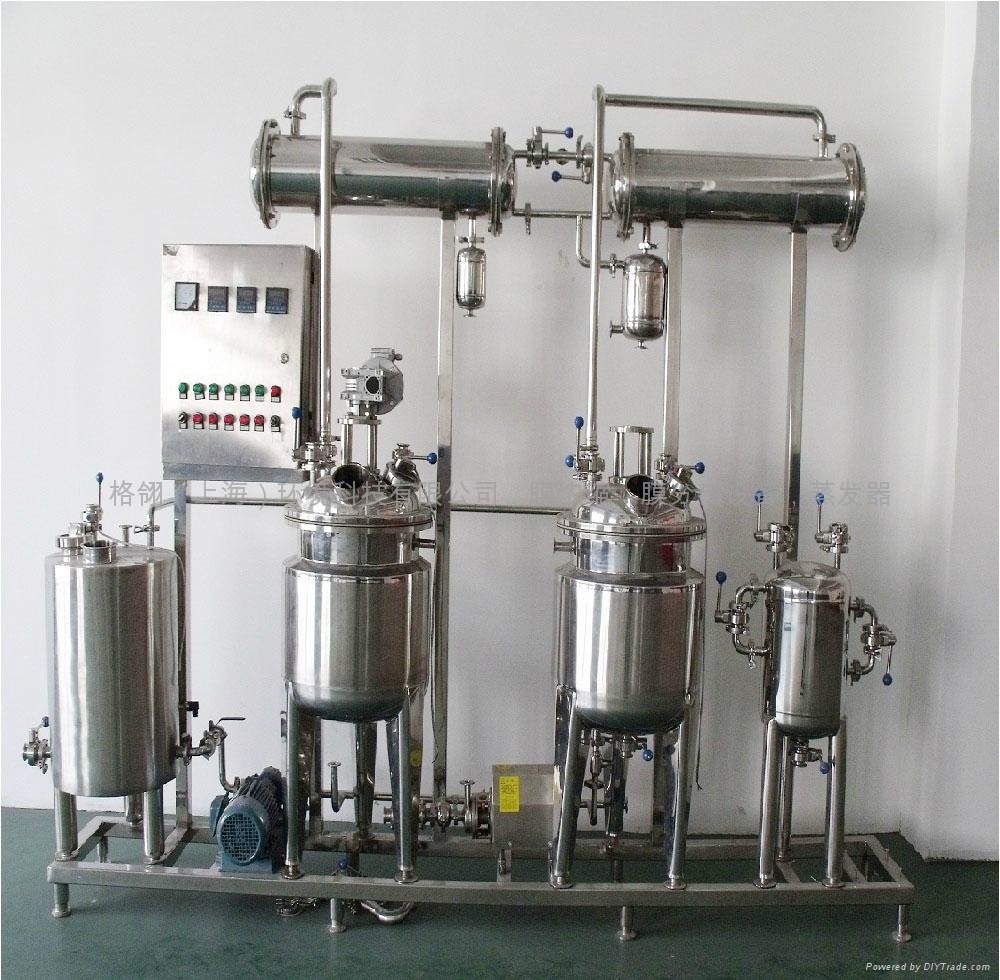

整套機組由多功能提取機組、過濾器、濃縮回收機組、真空泵組成、操作配電控制箱。本套機組可分為提取機組和濃縮機組單獨使用,一般情況下為同時相互使用;
1、多功能提取機組
是為中藥廠煮、提、分離、過濾、溫度控制等工序設計的多用設備,在本工序內能提取,揮發油分離。
本設備除提取罐主設備外,還附有冷凝器、冷卻器,油水分離器、出料濾網雙重過濾器等。這些設備凡與藥物接觸處均採用了不鏽鋼SUS304製造,因此本設備具有良好的耐腐蝕性,不僅能使中藥產品質量得到保証,而且設備使用壽命長。
本設備在提取過程中是通過冷凝器、冷卻器、油水分離器等組成完全密封閉的可循環的系統內完成,或可通過過濾器、出料泵回流循環,加速度回流到提取罐內,提高物料的有效成份速度、提取量。
A、主罐(提取罐)作用:
提取罐主要由罐體、加熱夾套、保溫層、外包皮等組成。電加熱夾套導熱油或水,熱量經罐內筒體傳導給罐內物料,起到加熱作用,以提取有效成份,同時加熱過程中,產生二次蒸汽及芳香油,從二次蒸汽出口出去,出料口上處有一次過濾板,防上出料時物料隨同藥渣出去。
B、冷凝冷卻器。
主要作用為加熱藥液時產生的二次蒸汽及芳香油進行冷凝冷卻,以達到在密閉容器內不斷提取有效成份時,產生的物料體積膨脹,以調節物理平衡。
C、油水分離器。
主要作用在提取芳香油時用,經冷凝冷卻后的回收液進行油與水的分離,以獲得需要的芳香油。
2、濃縮機組:
蒸發濃縮罐主要由罐體、加熱夾套、保溫層、外包皮等組成。電加熱夾套導熱油或水,熱量經罐內筒體傳導給罐內物料,起到加熱作用,以蒸發溶媒,起到給罐內物料濃縮作用。同時加熱過程中,產生二次蒸汽,從二次蒸汽出口出去,出口上處有一次除沫裝置,防上二次蒸汽隨同物料在拉真空狀態下,容易一起出去,起到除沫作用。
本設備包含加熱蒸發濃縮罐、冷凝冷卻器(與提取罐共用),溶媒回收槽、真空機組等主要設備;另包含溫度計、真空表、視燈、視鏡及放空閥門,其它開閉閥門等。這些設備凡與藥物接觸處均採用了不鏽鋼SUS304製造,不僅能使中藥產品質量得到保証,而且設備使用壽命長。
A、受液槽:不鏽鋼SUS304製成,配置視鏡,由球閥控制增強連續工作能力。
B、真空機組:水環式真空泵,真空止回閥、真空泵專用循環水箱。
三、技術參數
