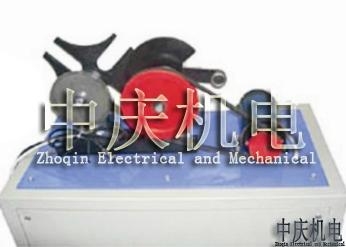

ZQ-CL槽輪機構實驗台

技術參數：

1、電機功率：125w/220v

2、調速方式及範圍：無級調速，0~400 r/min；

3、槽輪槽數：Z1=4，Z2=5，Z3=6；

4、撥盤圓銷數：n1=1，n2=1，n3=1；

5、拔銷滾子直徑：d1=35mm，d2=32mm，d3=26mm，

6、槽輪中心距：L1=L2=L3=160mm，

7、槽輪外徑：D1=278.96mm，D2=260.86mm，D3=278.34mm；

8、角位移傳感器：1000脈衝/轉；

9、外形尺寸：700×480×420；

10、重量：47kg

基本配置：

1、電機：1台

2、槽輪（四槽輪、五槽輪、六槽輪3種）；

3、曲柄（3套）；

4、角位移傳感器2個；

5、控制系統1套

6、教學專用軟件1套；

7、隨機工具1套；

實驗目的：

1、平面機構的設計及運動學分析

2、加深理解和認識槽輪槽數對傳動平穩性的影響

實驗項目：

1、槽輪機構虛擬設計及實物拼裝（能拼裝四槽機構、五槽機構、六槽機構）；

2、槽輪機構運動規律檢測及分析。

性能特點：

1、可進行機構虛擬設計及實物拼裝；

2、可實現撥杆和槽輪的運動檢測和仿真分析；

3、測試系統以串口通訊，測試數據精度高、速度快、穩定；

4、該系統配套軟件內容豐富，包括實驗錄像、實驗台介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
