機械繫統創意實驗台

機械繫統創意實驗台
型號:ZQ-JCFA
品牌:西安中慶機電
原產地:中國
類別:工業設備 / 其他工業設備
標籤︰機械實驗台 , 機械原理實驗台 , 機械創新實驗台
單價: ¥100 / 件
最少訂量:1 件

產品描述

ZQ-JCFA機械繫統創意組合及參數分析實驗台

技術參數:

1、直流電機功率:600w/220v

2、調速方式及範圍:無級調速,0-800r/min;

3、磁粉制動器負載範圍:0-25Nm;最大中心高度:150mm

4、壓力傳感器:200N,精度0.1%

5、角位移傳感器:1000柵/轉;

6、裝配立板尺寸:600×540mm,裝配平台尺寸:660×1100mm;

7、外形尺寸:1160×760×680mm;

8、重量:180kg

基本配置:

1、電機1台

2、磁粉制動器1個

3、壓力傳感器2個

4、角位移傳感器2個

5、牙嵌電磁離合器1個

6、空間與平面傳動的搭接組合平台及各種搭接需要的走條(滑槽)三大類(6根)以及安裝平板3件;

7、控制系統及教學軟件1套

8、典型方案裝配圖1套

9、隨機工具1套

實驗目的:

1、根據給定的條件及零部件,設計機械傳動方案,並組裝成機械傳動裝置。通過實驗了解機械傳動方案的多樣性,對多種可行方案進行比較、評價、從而確定最佳方案。

2、通過對傳動效率、動態性能及工作穩定性的分析,了解各種傳動零件的適用條件及其對傳動系統的影響。

3、了解機械傳動系統輸入端的轉矩(T1)、轉速(n1)、功率(P1)與輸出端的轉矩(T2)、轉速(n2)、功率(P2)的變化關係,要求繪出T1與T2、n1與n2及P1與P2的關係曲線。

4、掌握轉速、轉矩、效率等參數的測量方法。

實驗內容:

1、機械傳動方案設計及組合;

2、測試並繪製在不同的工況下每個機械傳動裝置的速比、轉矩、效率實時變化曲線;

3、處理與分析各傳動方案的測試結果;

性能特點:

1、可設計和拼裝20種以上空間和平面安裝的機械傳動系統,傳達部件模塊化設計便於安裝;

2、驅動源:採用直流調速電機,其動力輸出端可聯接帶、鏈、聯軸器等,另一端聯接光柵角位移傳感器,其圓周方向有測力傳感器,可檢測動力輸出的扭矩和速度;

3、傳動形式多樣性,包括帶傳動、鏈傳動、齒輪傳動、凸輪傳動、蝸輪蝸杆傳動等

4、配有多種形式聯軸器拓展實驗方案設計,包括可伸縮萬向節聯軸器、彈性柱銷聯軸器、撓性爪型聯軸器、滾子鏈聯軸器、單叉鉸鏈聯軸器、雙叉鉸鏈聯軸器等

5、利用檢測分析軟件可實時檢測分析機械繫統傳動參數,並從其變化規律中對系統的性能、運行工況進行分析,並由此對系統設計和安裝進行調整。

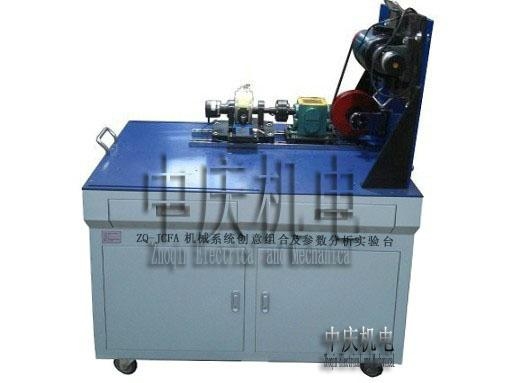

機械繫統創意實驗台 1
