河南永興鍋爐集團：燃油氣蒸汽鍋爐2-1.6-YQ智能全自動運行系列

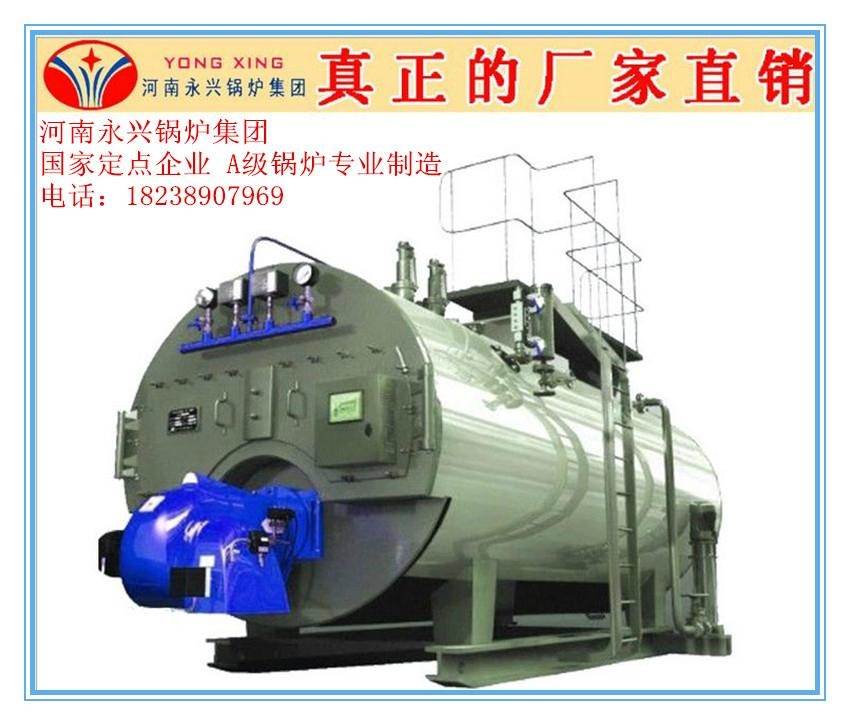

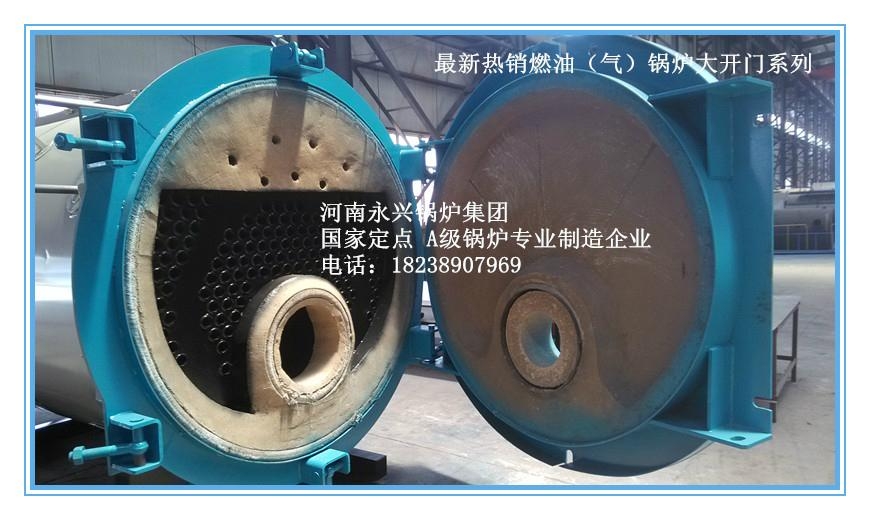

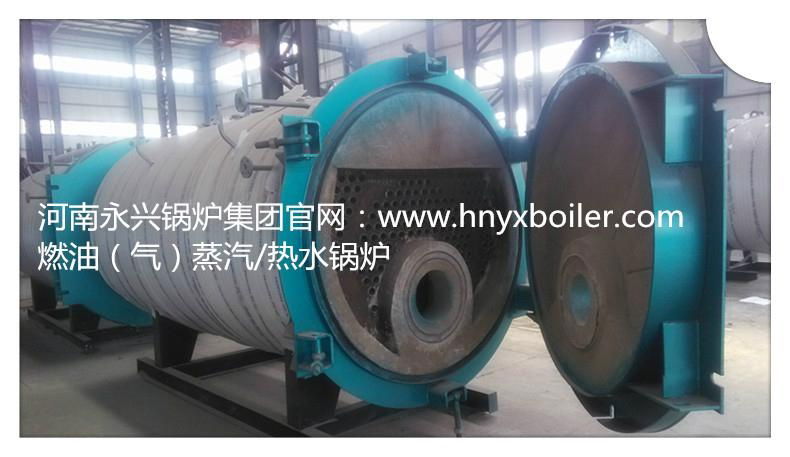

WNS型燃氣鍋爐為臥式快裝內燃三回程火管鍋爐。採用偏置爐膽濕背式結構，高溫煙氣依次沖刷第二及第三回程煙管，然後由后煙室經煙囪排入大氣。鍋爐裝有活動的前後煙箱蓋，使鍋爐檢修方便。鍋爐配置技術性能良好燃燒器，採用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，並具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。

　　主要特點：

　　1、 整體結構合理、緊湊、屬鍋爐島型，符合 快裝出廠條件 。本產品出廠時由三大部分組成；鍋爐主機、煙囪及管路系統，其中主機和煙囪部分已在廠內製造完畢，主機所配套的管路閥門、儀表已隨機裝妥，運至現場將主機和煙囪組裝即可。現場接通氣源、電源、水管路即可試車。大大縮短了安裝週期，且可保証產品質量。

　　2 設計性能先進。

　　該鍋爐主機屬整體結構，燃燒器裝配在前煙箱蓋上，本體主要佈置受熱面和燃燒室部分。具有結構合理、緊湊，鋼材耗量低，爐膽採用偏置波形爐膽， 保溫層選用新型輕質隔熱保溫材料，外包裝採用彩色薄板，外形包裝為長方體，使鍋爐性能、重量、結構尺寸、外觀造型與國內同容量產品相比具有明顯的先進性和美觀感。

　　該鍋爐給水設備配置在鍋爐右側的鍋爐底座上使之與主機為一體，不須另做基礎。

　　3、水循環簡單，受壓部件結構合理，在保証水質的情下，可以安全運行。

　　4、配套輔機齊全，綜合技術性能先進。

　　鍋爐的工作過程：

　　燃料由外界氣源進入燃燒器通過自動調節、自動點火功能產生高溫火焰，由爐膽前端進入燃盡室內 ，在燃盡室后部上側進入對流受熱面，經由前煙箱體上部進入第二對流受熱面從后煙箱后部離開鍋爐到囪排入大氣。若因調風不適當產生煙塵可分別沉降在前、后煙箱體、燃盡室內，打開檢查門可全部清理。工質通過受熱產生飽和蒸汽由主汽閥輸出至運行系統。

　　輔機安裝：

　　⑴、燃燒機、給水泵的安裝，安裝前應按照供貨清單進行開箱檢查，當確認實物與供貨清單相符且檢查合格后方可進行安裝。安裝后檢查有無卡住、漏風等缺點。最後接通電源試車，檢查電機轉向是否正常，有無摩擦振動現象、電機溫度是否正常。

　　聯接的煙風道，如果與設計圖樣不一致，長度、彎頭、截面積變化較大時，應重新設計煙風阻力，校對鼓、引風機的流量、壓頭，滿足鍋爐的實際需要。

　　5、煙囪的安裝：

　　⑴、煙囪安裝時法蘭間應墊嵌石棉繩，並用吊垂線的辦法檢查煙囪的垂直度。如有偏差可在法蘭連接處墊平校正。

　　⑵、拉線（鋼絲繩）用法蘭螺栓拉緊，注意三根鋼絲繩的鬆緊程度應大致相同。

　　⑶、根據環境和當地部門的要求，可以縮短或加高煙囪的高度。

　　6、鍋爐管道儀表的安裝：

　　a、水位表與鍋筒正常水位線標高偏差為±2mm。應準確標明最高安全水位、最低安全水位和正常水位的標記。

　　b、水位表應有放水閥門（或放水旋塞）和接到安全地點的放水管。

　　c、壓力表應裝在便於觀察和吹洗的位置，並防止受到高溫、冰凍和震動的影響。

　　d、壓力表應有存水彎管，壓力表與存水彎管之間應裝有旋塞，以便吹洗管路，卸換壓力表。

　　e、刻度盤面上應標有紅線，表示鍋爐工作壓力。
