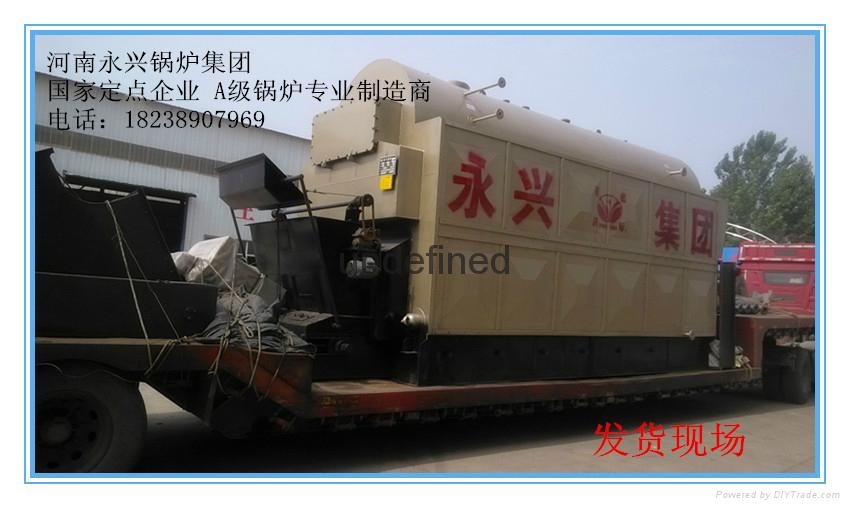

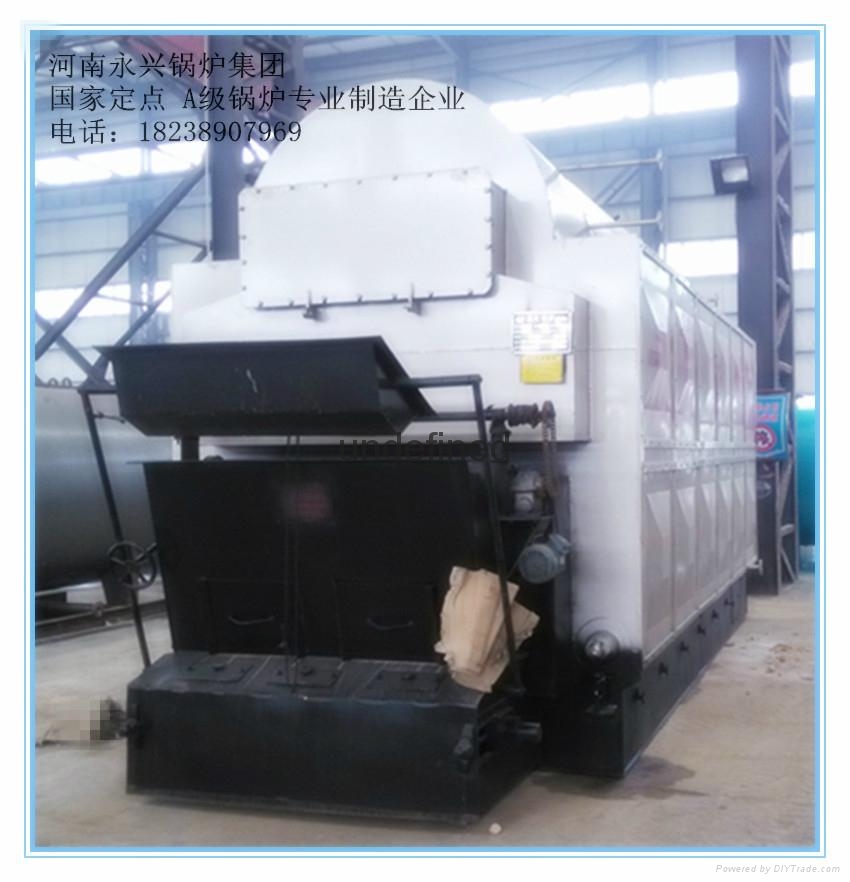

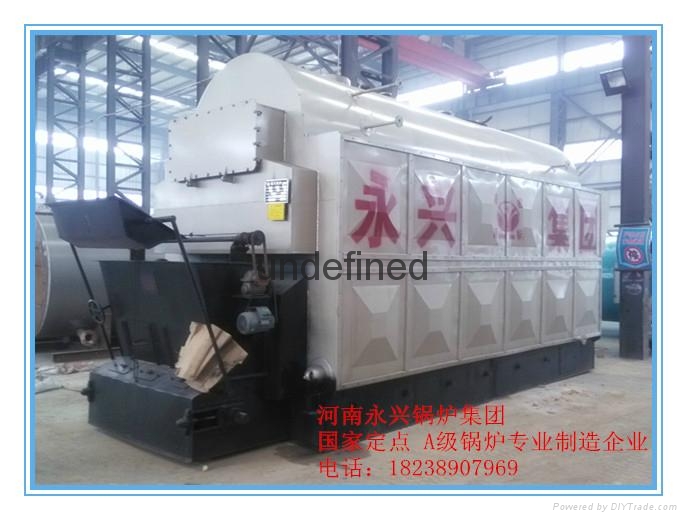

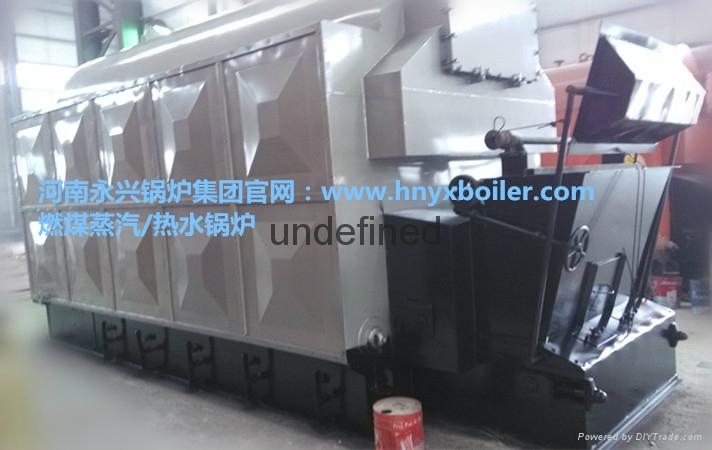

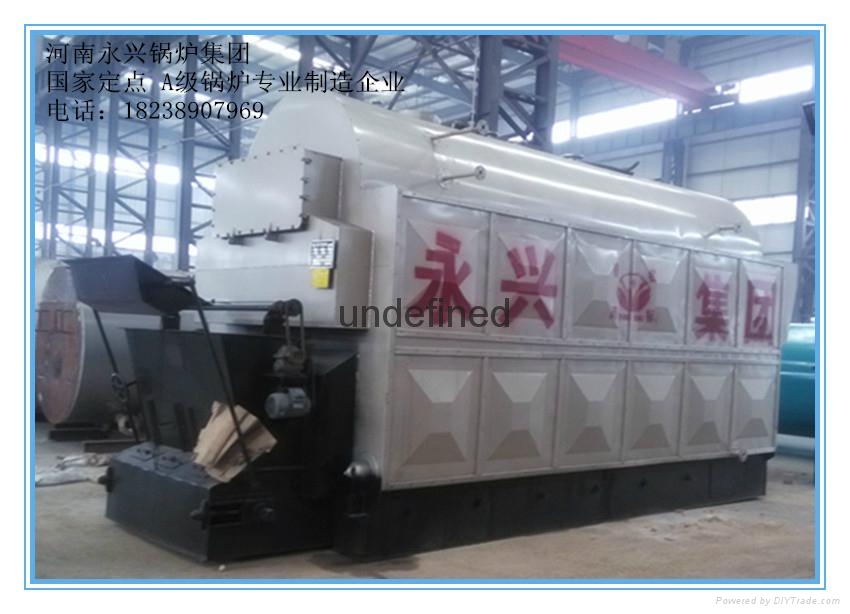

DZL型鏈條爐排蒸汽鍋爐,是一種臥式三回程水火管混合式蒸汽鍋爐,在鍋筒內佈置一束螺紋煙管.爐膛左右二側裝有光管水冷牆.採用輕型鏈條爐排實現機械加煤,配有鼓風機、引風機進行機械通風,並裝有刮板式出渣機實現自動出渣.該系列蒸汽鍋爐前後拱採用新型的節能技術爐拱.燃料自煤斗落到爐排上,進入爐膛燃燒后,火焰經過後拱折射向上通過本體兩側燃燼室折向轉到前煙箱,再由前煙箱折回鍋內管束,通過後煙箱進入省煤器,然後由引風機抽引通過煙道至煙囪排向大氣.
性能特點：
1.鍋爐為臥式快裝蒸汽鍋爐、工質自然循環.該蒸汽鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成,主要受熱面有爐膛水冷壁,部分鍋筒和鍋筒內對流管束.該系列蒸汽鍋爐出廠時由五大部分組成：鍋爐主體、煙風道、除塵器、管路系統.其中前四部分已在廠內製造完畢,運輸至安裝現場進行組裝即可,可大大縮短安裝週期,並可保証產品安裝質量.
2.鍋爐設計性能先進：該蒸汽鍋爐主要受熱面管採用20#低中壓鍋爐用無縫鋼管製成,鍋筒採用鍋爐專用鋼板製成.左右集箱採用無縫鋼管製成.
3.蒸汽鍋爐爐拱採用耐火混凝土搗制而成.后拱低而長,因此燃燒良好,兩翼煙道和側牆磚採用耐火材料燒結磚.鍋爐前牆、后牆採用通用耐火磚.
4.鍋爐爐排配風合理,燃燒室較大,煤種適用性強.適應各類煙煤或無煙煤、混合煤.燃燒充分.由於高溫煙氣首先進入沉降室,再由兩側進入兩翼煙道、前煙箱,因而消煙除塵效果好.
5.水循環簡單,受壓部件結構合理,在保証水質的情下,完全可以安全運行.
6.鍋爐燃燒設備為快裝爐排,燃燒設備在廠內製造安裝完畢,運輸至工地后直接安裝在地基上即可.具有結構合理、緊湊,鋼材耗量低,使鍋爐性能、重量、結構尺寸與國內同容量鍋爐相比具有明顯的先進性.
|
產品參數
|
額定蒸發量(t/h)：2、4、6、8、10-300T
額定蒸汽壓力(MPa)：0.8、1.0、1.25、1.6
額定蒸汽溫度(℃):174、184、194、204
給水溫度(℃):20
本體受熱面積(m2):47.1、87、133.6、171、259.5
省煤器受熱面積(m2):18.48、34.28、78.48、104.64、143.88
爐排有效面積(m2)：2.95、5.6、7.2、8.8、13.2
|
DZL-臥式自動鏈條蒸汽鍋爐
|
型號
項目
|
DZL1-0.7
|
DZL2-0.7/1.25
|
DZL4-1.25
|
DZL6-1.25
|
DZL8-1.25
|
DZL10-1.25
|
|
額定蒸發量t/h
|
1
|
2
|
4
|
6
|
8
|
10
|
|
額定工作壓力MPa
|
0.7
|
0.7/1.25
|
1.25
|
1.25
|
1.25
|
1.25
|
|
額定蒸汽溫度℃
|
171
|
171/194
|
194
|
194
|
194
|
194
|
|
額定給水溫度℃
|
20
|
20
|
20
|
20
|
20
|
20
|
|
參考受熱面積m²
|
39.5
|
76.12
|
135.98
|
226.72
|
396.26
|
412.3
|
|
爐排面積m²
|
2.65
|
3.74
|
4.3
|
7.22
|
10.3
|
11.8
|
|
設計燃料
|
AⅡ類煙煤
|
AⅡ類煙煤
|
AⅡ類煙煤
|
AⅡ類煙煤
|
AⅡ類煙煤
|
AⅡ類煙煤
|
|
熱效率%
|
77.16
|
77
|
78
|
81
|
81
|
79.6
|
|
燃料消耗量kg/h
|
155
|
311
|
615
|
888
|
1185
|
1507
|
|
外形尺寸
長m×寬m×高m
|
4.12×1.92×3.25
|
5.6×2.6×3.32
|
6.78×2.73×3.25
|
6.92×2.83×3.72
|
7.56×3.3×4.25
|
9.5×3.35×4.9
|
|
鍋爐參考重量t
|
11.35
|
22.73
|
27.26
|
38.13
|
54.26
|
57.63
|
|
鼓
風
機
|
型號
|
T4-72-12NO3.3A右°
|
T4-72-11NO3.6A右°
|
T4-72-11NO4.6A右°
|
T4-72-12NO6.4A右°
|
T4-72-12NO7.0A右°
|
T4-72-12NO8.5A右°
|
|
風壓
|
1260
|
1350
|
1580
|
1850
|
2165
|
2538
|
|
風量
|
1768
|
3850
|
5890
|
8300
|
11258
|
13852
|
|
電機功率
|
1.5
|
3
|
5.5
|
7.5
|
11
|
15
|
|
主軸轉速
|
2900r/min
|
2900r/min
|
2900r/min
|
2900r/min
|
1470r/min
|
1470r/min
|
|
引
風
機
|
型號
|
Y5-48NO4.5C
|
Y5-48NO5C
|
Y5-48NO6C
|
Y6-41-11 NO9C
|
Y6-41-11 N10C
|
Y6-41-11 N11C
|
|
風壓
|
2750
|
3084
|
3215
|
3490
|
3534
|
3623
|
|
風量
|
4200
|
7156
|
11250
|
24582
|
29500
|
35500
|
|
電機功率
|
4
|
7.5
|
15
|
18.5
|
37
|
45
|
|
主軸轉速
|
2800r/min
|
2800r/min
|
2800r/min
|
1750r/min
|
1750r/min
|
1480r/min
|
|
給
水
泵
|
型號
|
1.5GC5×4
|
1.5GC5×7
|
1.5GC6×7
|
2GC5×7
|
2GC6×7
|
2GC6×7
|
|
流量
|
4.2m³/h
|
6m³/h
|
7.5m³/h
|
7.5m³/h
|
15m³/h
|
15m³/h
|
|
揚程
|
165
|
165
|
165
|
165
|
224
|
224
|
|
轉速
|
2900r/min
|
2900r/min
|
2900r/min
|
2900r/min
|
2900r/min
|
2900r/min
|
|
電機功率
|
5.5KW
|
7.5KW
|
7.5KW
|
11KW
|
22KW
|
22KW
|
|
調
速
器
|
型號
|
GL1T
|
GL2T
|
GL4T
|
GL6T
|
GL8T
|
GL10
|
|
軸扭矩
|
2000NM
|
3000NM
|
5000NM
|
8000NM
|
9000NM
|
10000NM
|
|
電機功率
|
0.55KW
|
0.55KW
|
0.55KW
|
0.75KW
|
1.1KW
|
1.1KW
|
|
出
渣
機
|
型號
|
GBC-1B
|
GBC-2B
|
GBC-4B
|
GBC-6B
|
GBC-8B
|
GBC-10B
|
|
出渣量
|
800kg
|
1000kg
|
1500kg
|
1500kg
|
2000kg
|
2000kg
|
|
電機功率
|
0.75KW
|
1.1KW
|
1.1KW
|
1.1KW
|
1.5KW
|
1.5KW
|
|
上
煤
機
|
型號
|
SMJ-1
|
SMJ-2
|
SMJ-4
|
SMJ-6
|
SMJ-8
|
SMJ-10
|
|
煤斗容量
|
0.13m³
|
0.16
|
0.19
|
0.23
|
0.27
|
0.38
|
|
電機功率
|
1.1KW
|
1.1KW
|
1.1KW
|
1.1KW
|
1.1KW
|
1.1KW
|
|
除塵器
|
型號
|
CCQ-1
|
CCQ-2
|
CCQ-4
|
CCQ-6
|
CCQ-8
|
CCQ-10
|
|
配電櫃
|
型號
|
DKG-1
|
DKG-2
|
DKG-4
|
DKG-6
|
DKG-8
|
DKG-10
|
|
