主體材料：	碳鋼	適用溫度：	-19℃-425℃℃
壓力範圍：	150LB-1500LBMpa	適用介質：	水，油品，導熱油,蒸汽
公稱通徑：	1/2"-24" DN15-DN600 mm	連接形式：	法蘭
產品型號：	J41W-150LB， J41H-150LB，J41Y-150LB，J 41W-300LB，J41H-300LB，J41Y-300LB，J41W-600LB，J41H-600LB，J41Y-600LB，J41W-900LB，J41H-900LB,41Y-900LB

【美標碳鋼截止閥】參數規格

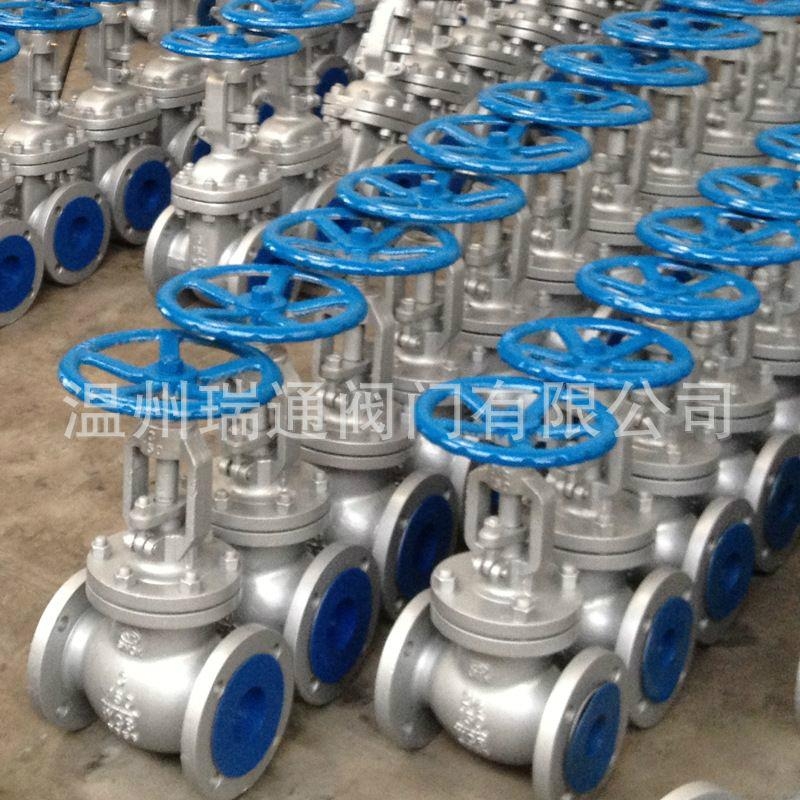

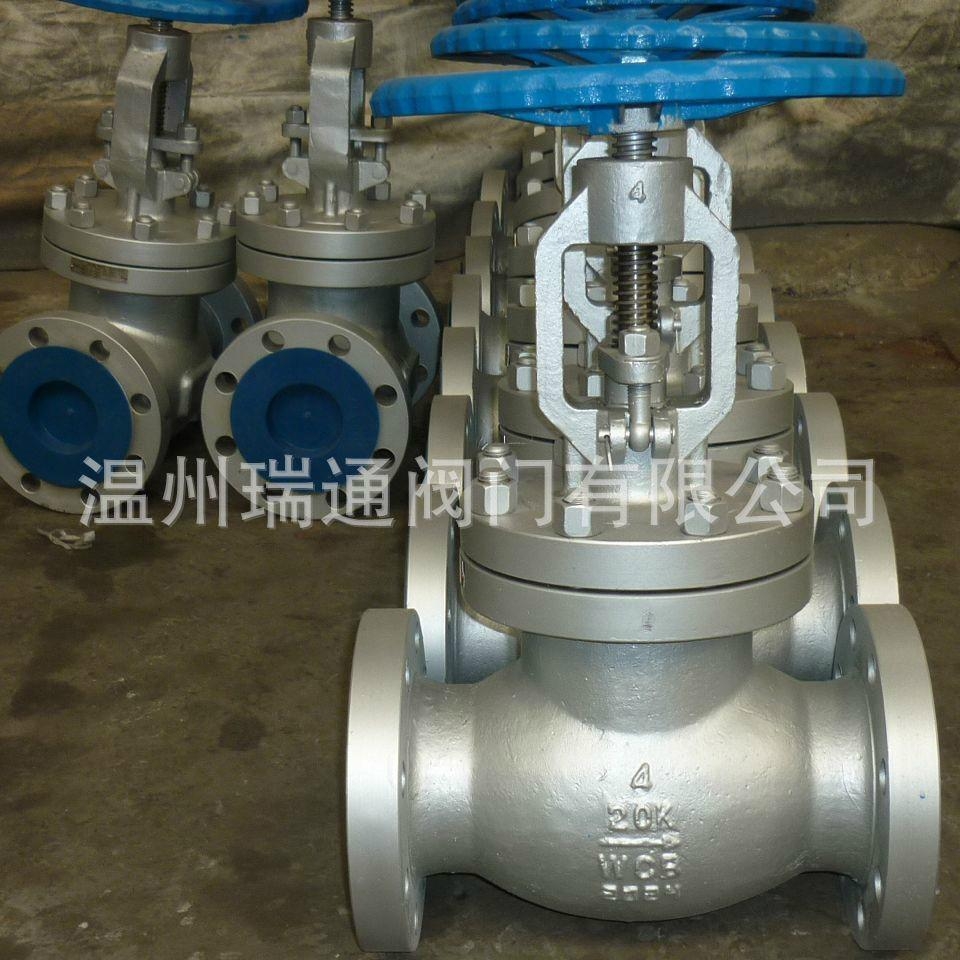

美標法蘭碳鋼截止閥，

聯繫人：朱華鋒 手機；158 8873 2537

美標截止閥系：J41W/ Y-按材質分美標碳鋼截止閥 ，不鏽鋼標截止閥

1．材質有:鑄鋼（A216，WCB，A105；不鏽鋼（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低溫剛，鉻鉬鋼等

2．規格：DN15~DN1000

3．標準：API，ANSI美標

4．壓力：150LB-900LB

5．連接:法蘭

6．品牌：溫州瑞通

7．工作溫度：碳鋼-29℃～425℃；不鏽鋼-40℃～550℃；低溫剛-46℃～350℃，鉻鉬鋼-29℃～550℃

8．類型：直通式

9.介質：水，油品，蒸汽-碳鋼+Stellite/鉻鉬鋼；硝酸，醋酸類等-不鏽鋼；丙烷，乙烯等-低溫剛；

10.外型：重型/中型

11.型號：J41W-150LB， J41H-150LB，J41Y-150LB，J 41W-300LB，J41H-300LB，J41Y-300LB，J41W-600LB，J41H-600LB，J41Y-600LB，J41W-900LB，J41H-900LB,41Y-900LB

DN		150Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）								重量Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590



DN		300Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）								重量Weight
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920



DN		600Lb 凸面法蘭（RF）   主要尺寸Dimensions（mm）								重量Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860

【美標碳鋼截止閥】基本說明

美標截止閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥,是近年來被廣氾採用的一種新型閥門。

【美標碳鋼截止閥】產品特點

1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

　　2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

　　3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

　　4、 低扭矩設計。特殊結構設計的閥杆，只需配一個小手把閥門就能輕鬆啟閉。

　　5、 楔形密封結構。閥門是靠閥杆提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保証。

　　6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

　　此類閥門安裝在管道上要水平

【美標碳鋼截止閥】製造標準以及設計標準

美標截止閥主要有API和ASME標準，ASTM，ASTM是材料標準，不是閥門本身的標準；按美國標準設計，製造，生產、檢測的截止閥叫做美標截止閥。[1]

　　

名稱	美標截止閥
設計標準	BS1873 JIS B2071-2081
結構長度	ANSI B16.10，JISB2002
配管法蘭	ANSI B16.5、JIS B2212-2214
對焊端尺寸	ANSI B16.25
檢驗與試驗	API598、JIS B2003
傳動方式	手動、電動、傘齒輪動

【美標碳鋼截止閥】與球閥閘閥相比較美標截止閥優點

美標截止閥在管路中主要用來做切斷、分配和改變介質的流動方向。閘閥是近年來被廣氾採用的一種新型閥門，它具有以下優點：

　　1． 流體阻力小，其阻力係數與同長度的管段相等。

　　2． 結構簡單、體積小、重量輕。

　　3． 緊密可靠，目前閘閥的密封面材料廣氾使用塑料、密封性好，在真空系統中也已廣氾使用。

　　4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便於遠距離的控制。

　　5． 維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7． 適用範圍廣，通徑從小到几毫米，大到几米，從高真空至高壓力都可應用， 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

【美標碳鋼截止閥】安裝操作方法

美標截止閥按其通道位置可分為直通式，三通式和直角式。后兩種閘閥用於分配介質與改變介質的流向。三片式球閥安裝與維護應注意以下事項：

　　1.要留有閥柄旋轉的位置。

　　2. 不能用作節流。

　　3帶傳動機構的球閥應直立安裝。

　　美標截止閥,美標閘閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣氾的應用。

　　美標截止閥是一種比較新型的閘閥類別，它有着自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構，可實現對介質的調節和嚴密切斷。廣氾適用於[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。

【美標碳鋼截止閥】工作原理

　A、開啟過程

　　1在關閉位置，閥體受閥杆的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

　　2當逆時針轉動手輪時，閥杆則反向運動，其底部角形平面使球體脫開閥座。

　　3閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

　　4直至到全開位置，閥杆提升到極限位置，球體旋轉到全開位置。

　　B、關閉過程

　　1關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。

　　2繼續旋轉手輪，閥杆受到嵌于其上螺旋槽內的導銷的作用，使閥杆和閘板同時旋轉90°。

　　3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。

　　4手輪轉動的最後几圈，閥杆底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

【美標碳鋼截止閥】售后服務

◆產品售后服務:
溫州瑞通閥門有限公司鄭重承諾：

a. 產品的各項性能達到國家標準及有關優等品的規定標準。

b. 產品到貨后,顧客驗收過程中，如出現于合同要求之際不符情況,本公司接到顧客通知后兩小時內作出答復。

c. 在正確安裝，使用的條件下，產品出現種類質量問題如確系本公司產品質量問題，本公司將負責到底，並無償進行包退、包修、包換。

d. 本公司承諾：三保四包：保質、保量、保及時、包修、包換、包退、包損失

f.聯繫人：朱華鋒  手機：158 8873 2537

訂貨須知：



一、① 美標碳鋼截止閥
