上銀線性滑軌HGW65CA

產品簡介

　　HIWIN直線導軌係為一種滾動導引，借由鋼珠在滑塊與導軌之間作無限滾動循環，負載平台能沿着導軌輕易地以高精度作線性運動。與傳統的滑動導引相比較，滾動導引的摩擦係數可降低至原來的1/50，由於啟動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。上銀線性滑軌HGW65CA再加上滑塊與導軌間的束制單元設計，使得直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點並非傳統滑動導引所能比擬，因此機台若能派和滾珠螺杆，使用直線導軌作導引，必能大幅提高設備精度與機械效能。

　　HIWIN直線導軌優點及特點：
　　1.定位精度高
　　使用直線導軌作為線性導引時，由於直線導軌的摩擦方式為滾動摩擦，不僅摩擦係數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床台運行時，不會有打滑的現象發生，可達到μm級的定位精度。

　　2.磨耗少能長時間維持精度
　　傳統的滑動導引，無可避免的會因油膩逆流作用造成平台運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。上銀線性滑軌HGW65CA而滾動導引的磨耗非常小，故機台能長時間維持精度。

　　3.適用高速運動且大幅降低機台所需驅動馬力
　　由於直線導軌移動時摩擦力非常小，只需較小動力便能讓床台運行，尤其是在床台的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用於高速運行。

　　4.可同時承受上下左右方向的負荷
　　由於直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機台運行精度不良。

　　5.組裝容易並具互換性
　　組裝時只要銑削或研磨床臺上導軌之裝配面，並依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的滑動導引，則須對運行軌道加以剷花，既費事又費時，且一旦機台精度不良，又必須再剷花一次。上銀線性滑軌HGW65CA直線導軌具有互換性，可分別更換滑塊或導軌甚至是直線導軌組，機台即可重新獲得高精密度的導引。

　　6.潤滑構造簡單
　　滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床台，而滑動導引要潤滑充足並不容易，需要在床台適當的位置鑽孔供油。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。

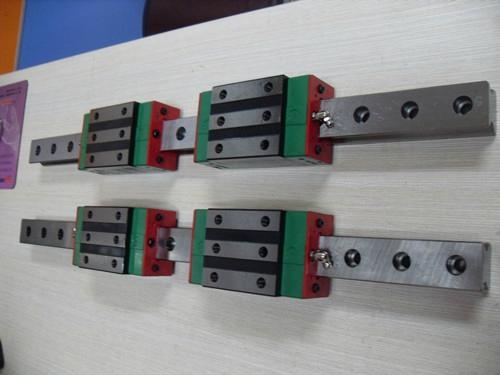

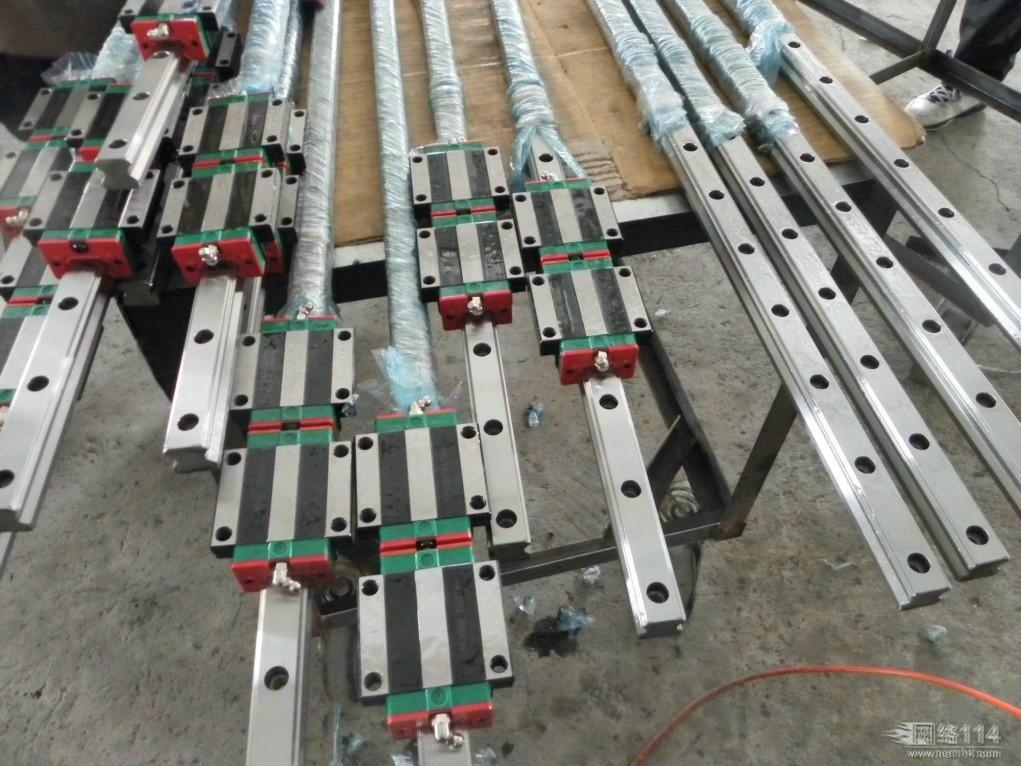

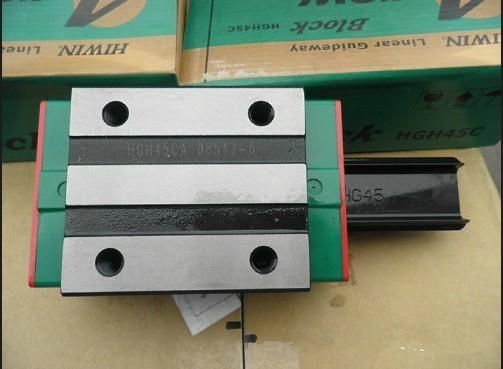

上銀線性滑軌HGW65CA

品牌： HIWIN

簡介： ◎特點 ：
MGN
●體積小、輕量化，特別適合小型化設備使用。
●滑塊、滑軌材質提供不鏽鋼及合金鋼兩種。不鏽鋼材質之線性滑軌，包含滑塊、滑軌及其它金●屬配件如鋼珠、保持器等，皆使用不鏽鋼材質，具備防鏽的特性。
●採用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。
●有鋼珠保持器設計，在精度允許下具備互換性。
MGW(寬幅)
●加寬滑軌之設計大幅提升力矩負荷能力,可單軸使用。
●哥德型四點接觸設計,可承受各種方向之負荷並具有高剛性之特點。
●滑塊裝有微小型保持鋼絲,取下滑塊鋼珠也不會脫落。
●滑軌、滑塊及所有金屬配件均採用不_鋼材質,具抗腐蝕之特性。
◎應用：
●半導體製造設備
●印刷電路板IC組裝設備
●醫療設備
●機器手臂
●精密量測儀器
●辦公室自動化設備
●其它小型直線滑動裝置

1.基本靜額定負荷

　　（1）基本靜額定負荷（C0）的定義

直線導軌在靜止或運動中若承受過大的負荷，或受有很大衝擊負荷時，會導致珠道接觸面和鋼珠產生局的永久變形；當永久變形量超過某一限度，將妨礙直線導軌運動的平穩性。基本靜額定負荷便是容許這個永久變形量的極限負荷。依照定義：負荷的方向和大小不變的狀態下，在受到最大應力接觸面處，鋼珠與珠道表面的總永久變形量恰為鋼珠直徑萬分之一的靜止負荷。

（2）容許靜力矩（M0）的定義

　　當滑塊中受到最大應力的鋼珠達到上述定義之靜額定負荷時，此時滑塊所承載之力矩稱為靜額定力矩。在直線導軌運動中是以MR、MP、PY這三個方向來定義

　 （3）靜安全係數

　　當直線導軌使用在慢速運動或作動頻率不高的狀況下，需考慮靜安全係數。根據不同的使用狀況，計算靜負荷必須考慮不同的安全係數，尤其是當導軌受有衝擊性負荷時，需要取用較大的安全係數。

　　fSL=C0/P或是fsm=M0/M

　　M0：容許靜力矩（kN?m）

　　P：工作負荷（kN）

M：靜力矩負荷（kN?M）

2.基本動額定負荷

　　（1）基本動額定負荷（C）的定義

　　基本動額定負荷用於直線導軌承受負荷並作滾動運動時的壽命計算。其定義是在負荷的方向和大小不變的狀態下，直線導軌的額定壽命為50
