壓輥式管道焊接變位機

壓輥式管道焊接變位機
型號:BH-426
品牌:百華機械
原產地:中國
類別:工業設備 / 通用機械 / 電焊、切割設備
標籤︰焊接變位機 , 複雜管焊接變位機 , 實用變位機
單價: ¥999 / 件
最少訂量:1 件

產品描述

  • 設備用途

壓輥式管道焊接變位機是一種管與管、管與法蘭、彎形管、T形管及不同管徑的和有重心偏移的管子焊接的多用途焊接機械設備。該設備能裝夾管子或法蘭並按需要使工件旋轉或傾翻到合理位置進行焊接,該機主要有機架、滾輪旋轉機構、夾緊臂昇降機構、傾翻機構、電氣控制等部分組成。

壓輥式管道焊接變位機還能與小型焊接操作機(操作機上配置焊接搖擺器、焊接電源等)組合成管道自動焊接加工中心。

  • 主要性能概述

        1. 機架:採用鋼件焊接結構,四只地腳螺栓固定整台設備。

        2. 滾輪旋轉機構:由變頻調速電機驅動減速機構變速,由齒輪傳動使兩隻主動滾輪旋轉。

        3. 夾緊昇降機構:由電機驅動減速箱減速后使絲杆旋轉帶動夾緊臂(及臂上的被動壓緊滾輪)作上下移動。傳動鏈中裝有壓緊過載保護裝置,以防電機驅動過載。被動壓緊滾上裝有焊接導電電刷。

        4. 傾翻機構:由帶制動的電機驅動,經減速箱、扇形齒輪等減速傳動,使滾輪箱座以兩端軸承座為中心作雙向0~45°傾翻。

        5. 電器控制:由電控箱、手控器、腳踏控制器等組成,電控箱上裝有自動焊接電控接口,可與焊接操作機連接,進行自動焊接。

  • 設備參數

        規格型號

         BH-426

       BH-630

      加工管子直徑

       Φ40-426mm

      Φ114-630mm

      驅動旋轉速度

        0~800mm/min

       0~800mm/min

       電機功率

         2.2KW

        3.0KW

       操作方式

         腳踏/手控盒

      腳踏/手控盒

       傾斜角度

         0~45°

       0~45°

       底部中心高

         750mm

       900mm

       變位方式

         自動

       自動

       最大承重

         800KG

       1200KG

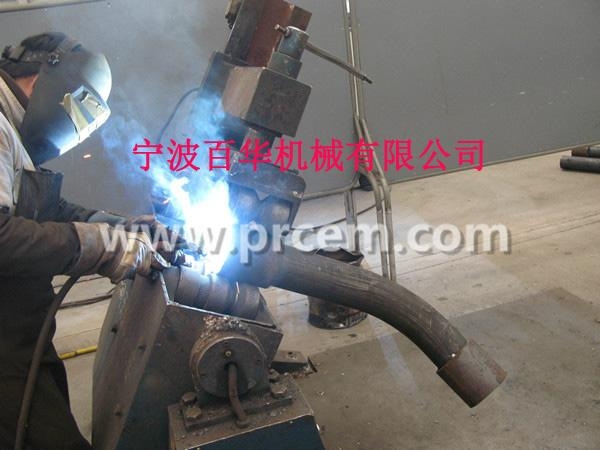

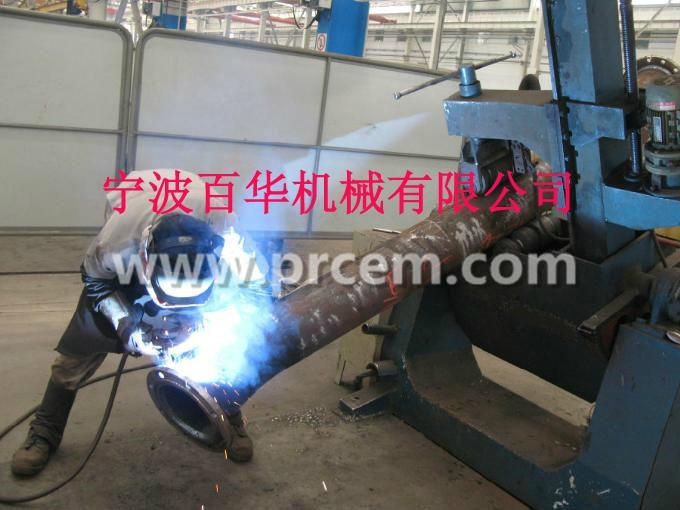

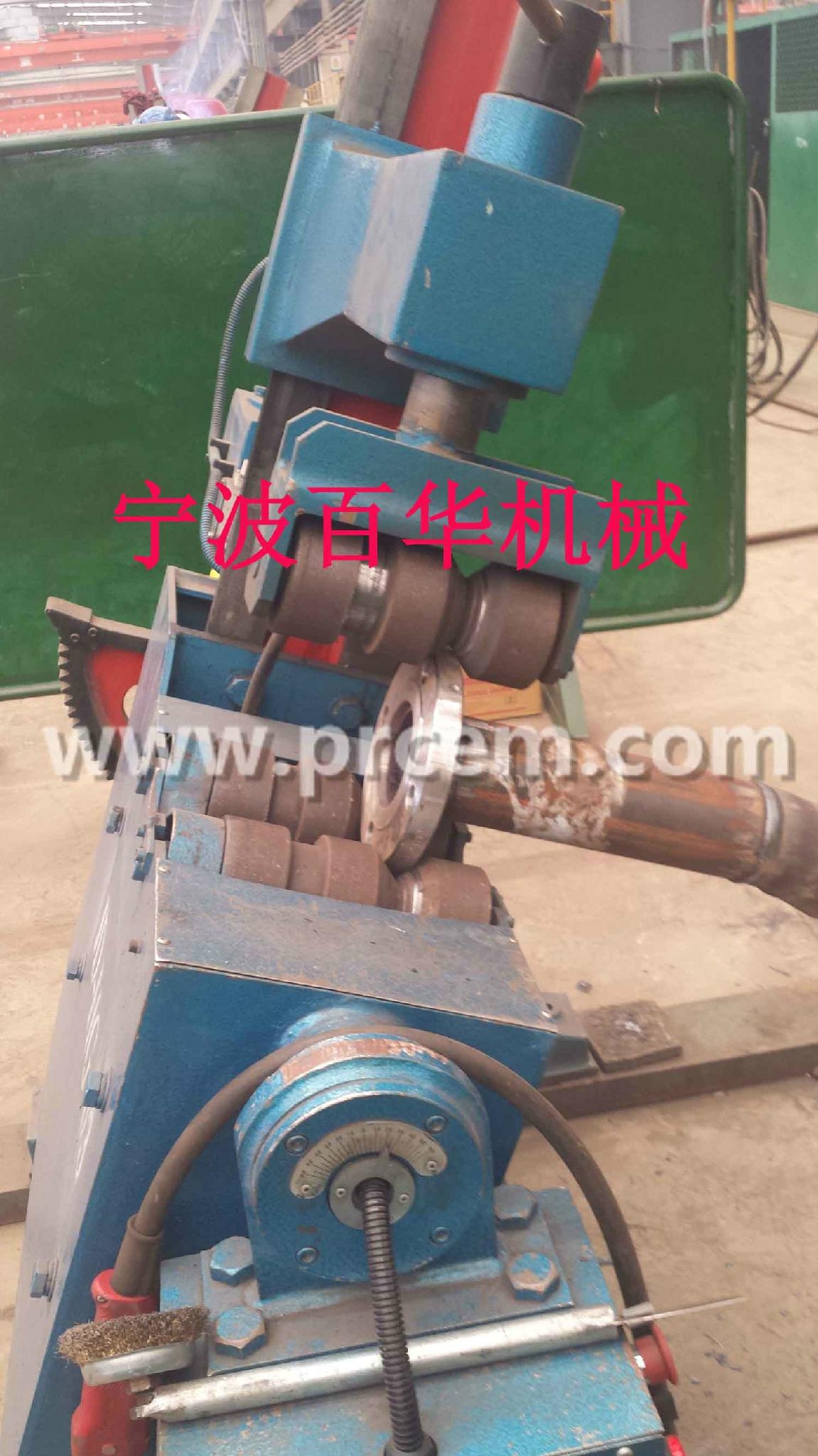

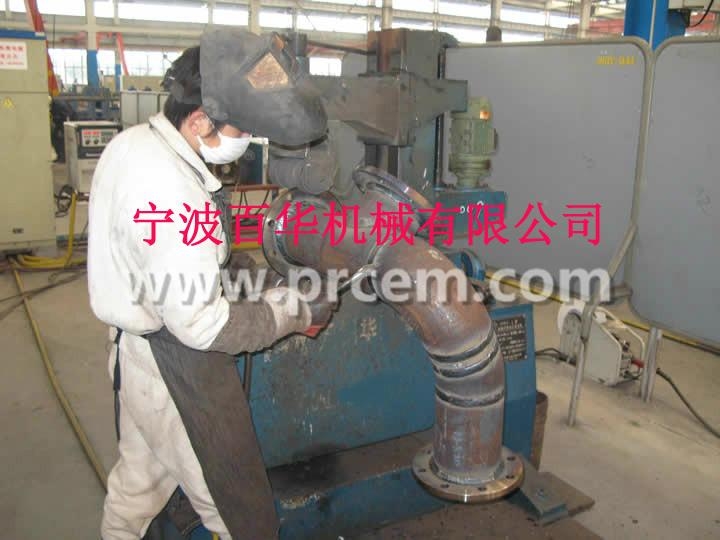

壓輥式管道焊接變位機 1壓輥式管道焊接變位機 2壓輥式管道焊接變位機 3壓輥式管道焊接變位機 4壓輥式管道焊接變位機 5
