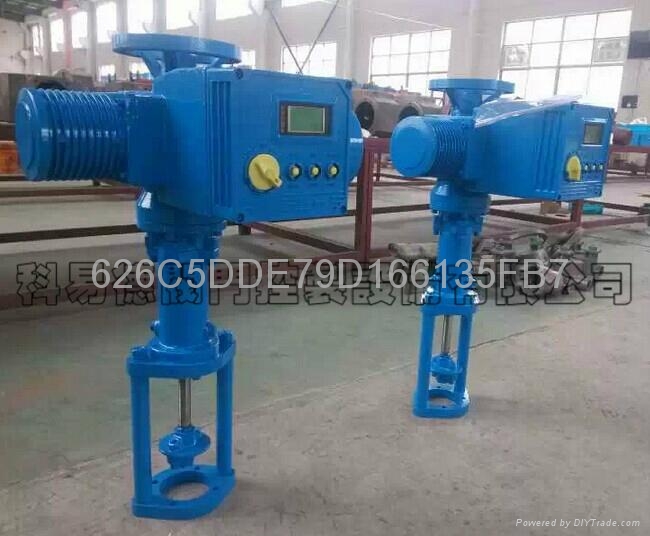

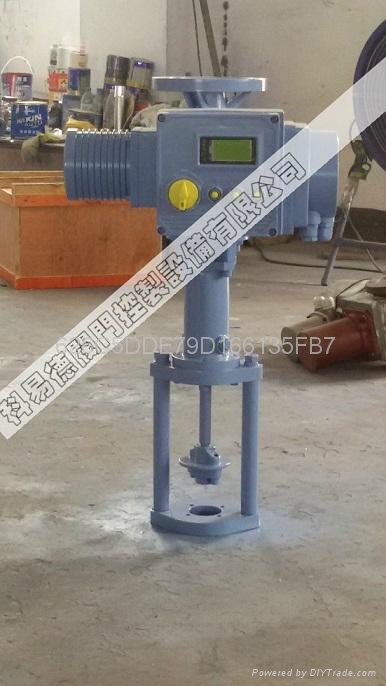

2SB35系列電動執行器

◆用途和特點

2SB35系列為輸出推力的電動執行機構，是西門子公司許可証技術的派生產品，是對閉環控制系統中最終控制元件（調節閥）的運行進行控制的一種裝置，它可以準確的按控制指令對系統工況介質的壓力、溫度和流量進行自動調節，是實現自動控制的必不可少的驅動裝置，可廣氾用於電站、石化、冶金等工業系統。具有如下特點：

1. 設計先進、系列齊全、能充分滿足電站等自動化控制的需要。

2. 結構合理、通用性強、可適應各種配套功能的需要，在2SB35上配裝LU智能型功率換向模塊時，即為智能型電動執行機構；配上MU（三相），MD（單相）即為數字型電動執行機構，為電站DCS技術提供了一種可靠的智能裝置。

3.2SB35是2SA35系列的派生產品，所以2SB35系列具有2SA35的各種控制功能、並可提供二個以上的中途信號（即開、關向的中途信號）。

4.具有防塵防水性能、防護等級為IP67。應用戶要求亦可提供防護等級為IP68的電動執行機構。

5. 調節方便、控制精度高。

◆技術條件

1.環境溫度 -20℃ ~ +60℃

2.工作制式 S5週期性間隙工作制，允許最大工作次數為1200c/h，最小負載持續為10%

3.電源 380V 50Hz 或 220V 50Hz

4.行程精度 ≤0.5%

5.轉矩精度 ≤10%

7.閥位信號 0/4 — 20mA

◆性能參數表

R系列 型號		2SB3510	2SB3511	2SB3512
控制 推力	最大值	6.3KN	12.5KN	25KN
	最小值	4KN	8KN	16KN
行程最大值		120mm
輸出速度		20 ~ 160mm/min
工作制式		S5制（間隙工作制、有電制動）最小負載持續率10%，最多操作次數1200次/小時









一、F-2SB3非侵入式直行程電動執行機構工作原理

    電動機輸出動力，通過蝸杆傳至蝸輪及離合器，最終傳遞至輸出軸、輸出轉矩，通過直行程轉換部分輸出推力。

    蝸杆可以作軸向移動，由於碟簧組件的預緊力使蝸輪的中心位置。當作用於輸出軸上的負載（即等於作用於蝸輪圓周上的力）大於碟簧預緊力時，蝸杆將會作軸向移動，並偏離了中心位置；此時曲拐擺動，傳遞位移至轉矩控制機構，若此時超過設定的推力，則會使開關動作，切斷電源，電動執行機構停止運行。

二、F-2SB3非侵入式直行程電動執行機構外形及結構尺寸

三、F-2SB3非侵入式直行程電動執行機構推力控制機構DSW(開關S1、S2）的調整

    推力控制機構開關在輸出軸的兩個運動方向上各有一只，如需要也可配置兩個。每臺電動執行機構的切斷推力及推力最小/最大範圍均已調整，推力值按用戶的要求設定，如用戶無要求則設定在最小推力上。如果需要，用戶也可以自己在推力範圍內進行調整，只要旋轉件即可，旋轉中凸輪盤與微動開關滾輪之間的距離越小，則推力越小，繁殖則推力值越大。推力調整值分13檔，為有級調整，最大推力整定在第13格上，在調整中應注意不要調整緊固件的內六角螺釘，否則將會改變出廠時電動執行機構的調整參數。

四、F-2SB3非侵入式直行程電動執行機構信號齒輪組件的調整

    信號尺寸組件用於驅動信號元件，如電位器POT，電子位置發送器ESR，機械位置指示器SA及行程控制凸輪機構NSW（特殊供貨）。它將電動執行機構輸出軸轉圈數經減速變成＜340°的轉角，使之與位置變送元件相配。中心輪上裝有預緊彈簧盒華東聯軸器，以消除齒輪傳動側隙，提高傳動精度，並可以防止因限位或調整信號元件不當而造成的過載，保護信號元件。

此信號齒輪組件在工廠調整時已按要求的行程設置，其值（轉圈數）有一下分級供選擇：

3.6-9.2-24.-60-152mm（0.9-2.3-6-15-38圈）
