95典設是根據電力部規劃總院的閥門電動裝置《95典設線路》設計的，基本能滿足各種控制線路的需要。

DZW10-24-A00-DSI,DZW20-24-A00-DSI，

DZW30-24-A00-DSI，

DZW45-24-A00-DSI,DZW60-24-A00-DSI，DZW90-24-A00-DSI,

DZW120-24-A00-DSI

生產商：揚州科易德閥門控制設備有限公司

1．DZW 概述

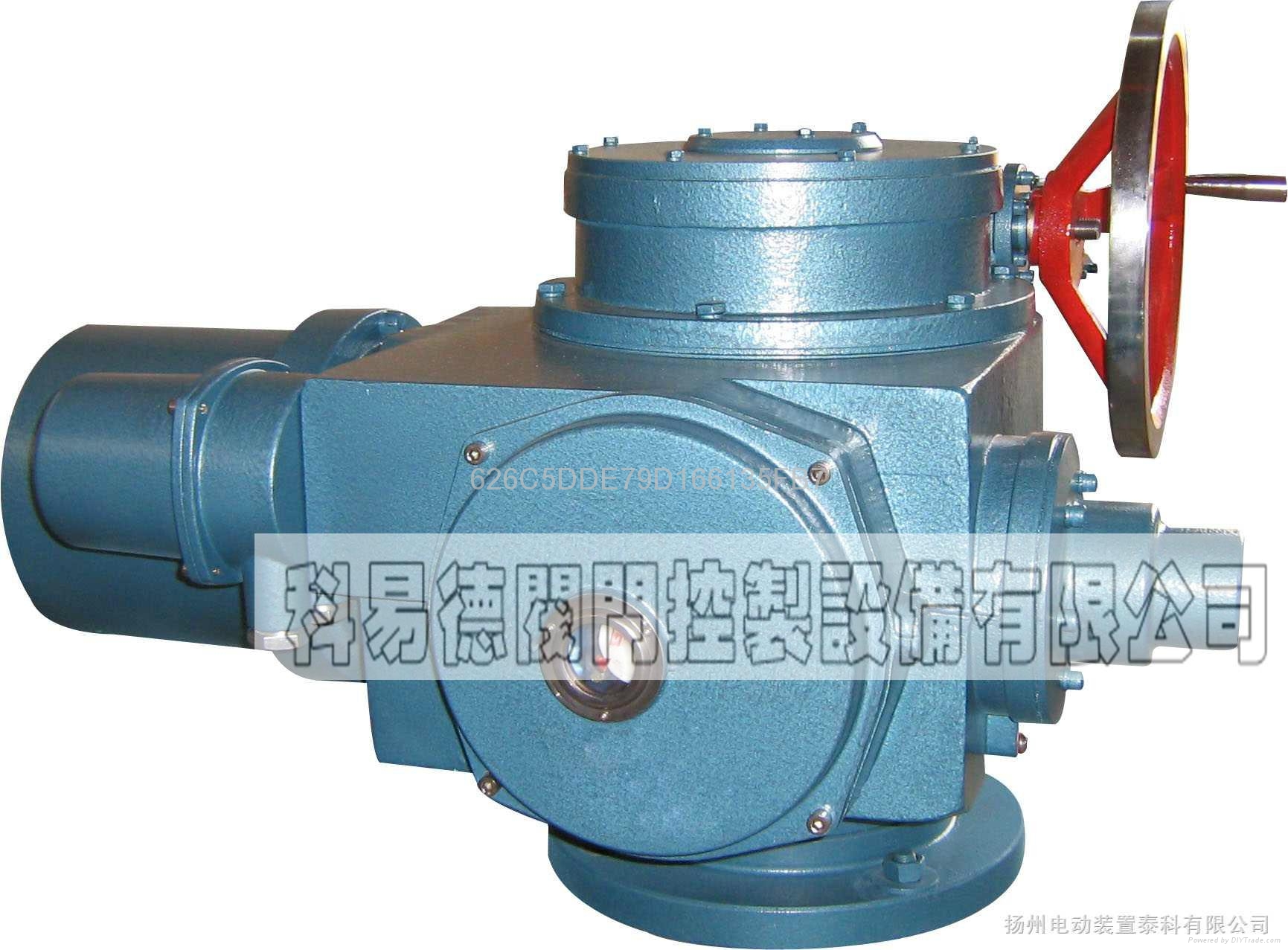

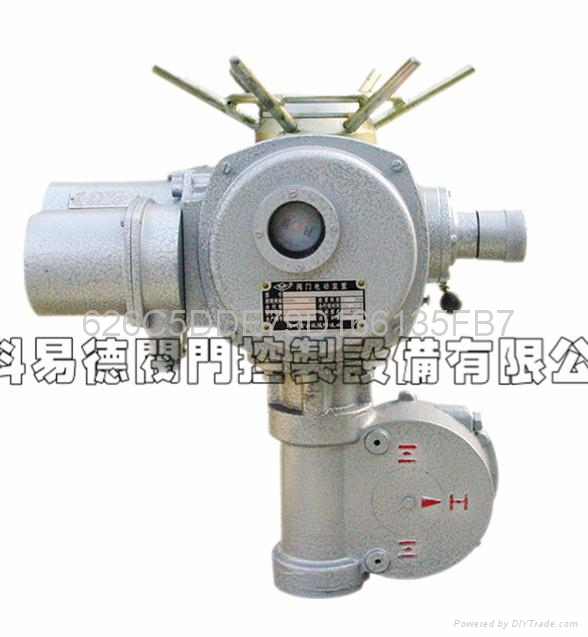

    DZW多迴轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用於閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用於明杆閥，也可用於暗杆閥。

     DZW電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣氾用於電力、冶金、石油、化工、造紙、污水處理等行業。

    DZW的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。      多迴轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。
 2．  DZW型號表示方法

防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。

產品標識： KD

輸出軸最大轉圈數：阿拉伯數字表示，無數字見表1

輸出轉速：阿拉伯數字表示，單位r/min（轉/分）

連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型

額定輸出轉矩：阿拉伯數字表示，單位kgf?m

  產品型式：多迴轉電動裝置

型號示例：

1.Z30I-18W：多迴轉電動裝置，輸出轉矩300N?m（30kgf?m），電站型接口，輸出轉速18r/min，最大轉圈數60，常規戶外型。

2.Z45T-24B：多迴轉電動裝置，輸出轉矩450N?m（45kgf?m），推力型接口，輸出轉速24 r/min，最大轉圈數120，隔爆型。

3.Z120-24W/240T：多迴轉電動裝置，輸出轉矩1200N?m (120kgf?m)，轉矩型接口，輸出轉速24 r/min，最大轉圈數240圈，整體調節型。

3.      DZW工作環境和主要技術參數

3.1 電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

      單相220V、110V（50Hz 、60Hz）

3.2 工作環境：

3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

3.2.2 相對濕度：≤95%（25℃時）。

3.2.3防護類型：戶外型用於無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用於煤礦非採掘工作面；dⅡBT4用於工廠，適用於環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物



結構

Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。

注意：隔爆型電氣部分加了隔爆面結構，並採用隔爆型接線盒和YDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保証隔爆性能！
