產品概述

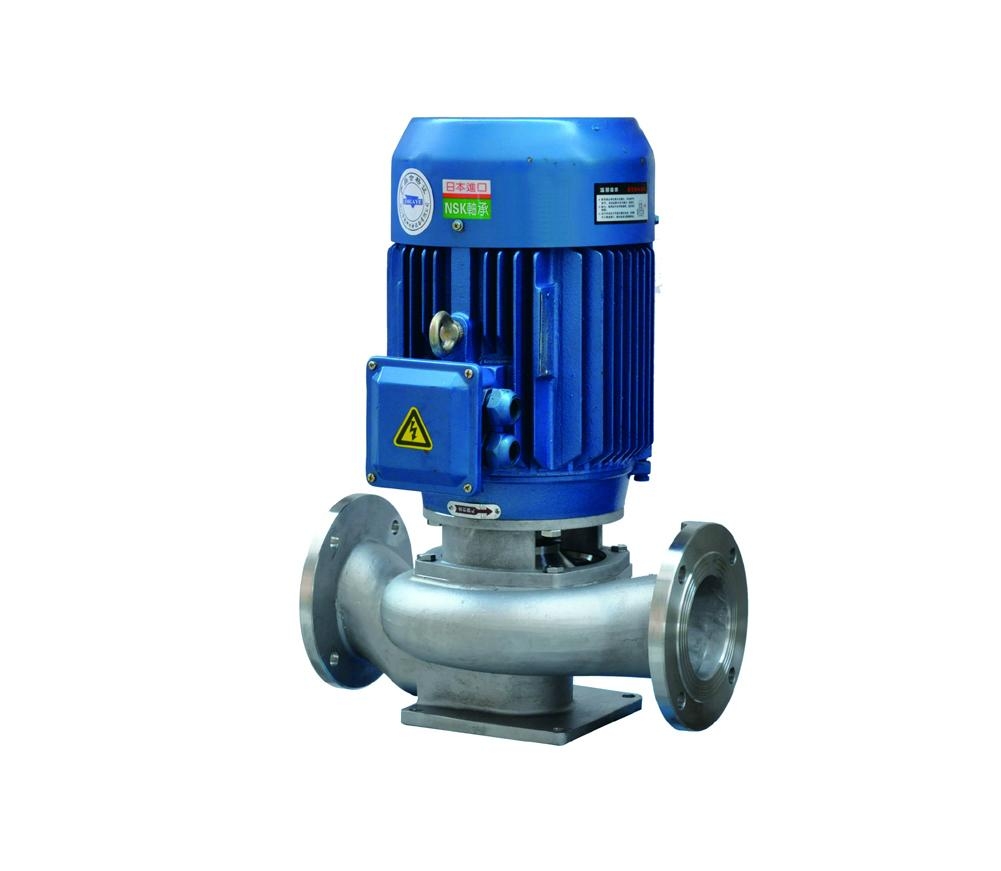

GDF不鏽鋼管道式離心泵是以GD管道式離心泵為基礎模型，過流部件全部採用SUS304/316不鏽鋼材質製造而成的耐腐蝕管道泵。泵機械密封採用耐腐蝕機械密封，耐腐蝕、壽命長、長時間運行不洩露，進出水口大小相同且位於同一條直線上，泵可以像閥門一樣安裝在管路上。上蓋式結構可以使泵在維護機械密封或葉輪及電機時可以不拆除管路部分，方便了安裝及日常維護。採用標準的SUS304/316不鏽鋼並以鑄件成型，提高了泵的耐腐蝕能力。
用途
廣氾應用於輕紡、石油、化工、冶金、化纖和普通工業流程、環保工程、海上工業及海水養殖等行業。
輸送介質
潛水及物理化學性質類似水不含固體顆粒或纖維的腐蝕性液體，如：酸、碱、鹽、有機化合物及有關石油化工產品等。
性能範圍
電機轉速：2900r/min和1480/min
流量：1.5-340m3/h
揚程：7-52m
功率：0.46-30kW
最高工作溫度：100℃
最大工作壓力：1.6MPa
泵說明
該型泵過流部件和泵軸採用不鏽鋼製造;並採用優質機械密封，壽命長，無洩漏。出水口處於同一軸線，而且口徑相同，可以象閥門一樣裝在管路上，體積小、重量輕，安裝使用方便。上開蓋式結構，拆開泵蓋和葉輪時不需拆卸吸進和排出管路即可更換密封和葉輪。
旋轉方向
從電機往泵方向看，水泵為順時針方向旋轉。
型號說明
GDF100 - 80 A
GDF-耐腐蝕管道泵
100-泵進出水口徑100mm
80-泵設計點揚程80mm
A-同型號葉輪直徑第一次切割
安裝說明
1.安裝時管路重量不應加在泵上，以免使泵受損;
2.安裝時必須擰緊地腳螺栓，以免起動時振動而影響泵的正常運行;
3.為了維修方便和使用安全，在泵的進出口管路上各安裝一調節閥門及在泵出口附近安裝一壓力
表，以保証在額定揚程和流量範圍內運行，確保泵正常運行，延長泵的使用壽命;
4.泵用於有吸程聲合，應裝有底閥，並且進口管路不應有過多彎道，也不應太長，同時不得有漏
水、漏氣理解;
5.為了不使雜質進入泵內而堵塞流道，影響性能，應在泵進口前面安裝比吸入管截面積大3-4倍
的過濾器;
6.安裝后拔動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
起動與停車
起動前準備
打開排氣絲堵往泵灌注水，使液體充滿整個泵體，待水滿后關閉排氣絲堵。
試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短(點動)，並且試驗前先把泵體內氣 體排盡，以免使機械密封干磨損;
檢查各部位是否正常。
起動
全開進口閥門，並閉吐出管路閥門;
起動電機，觀察泵運行是否正常;
調節出口閥門開度至所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥開度使泵在性能參 數表所列的額定點上或三點範圍內運行，測量電機電流，使電機在額定電流內運行，否則將造成泵超負荷運行 (即大電流運行)導至電機燒坏。
軸承處最高溫度不超過75℃，且不應超過環境溫度40℃。
停車
關閉吐出管路閥門，切斷電源;
關閉進口閥門;
如環境溫度低於0℃，應將泵體下方的螺塞打開，放盡泵內液體，以免凍裂水泵;
如長期停用，應將泵內清洗乾淨，妥善保養。
泵的維護
運行中的維護與保養
進水管道必須密封，不能漏水、漏氣;
禁止泵在汽蝕狀態下長期運行;
定時檢查電機電流值，不得超過電機額定電流;
泵每運行500小時應對軸承進行加油;
泵進行長期運行后，由於機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承， 機組檢修期一般為一年。
|
型號
|
額定流量（t/h）
|
額定揚程（m）
|
轉速（r/min）
|
功率（kw）
|
泵口徑（mm）
|
|
GDF25-15
|
4
|
15
|
2800
|
0.75
|
25
|
|
GDF25-20
|
4
|
20
|
2800
|
0.75
|
25
|
|
GDF25-30
|
4
|
30
|
2800
|
1.5
|
25
|
|
GDF32-15
|
6
|
15
|
2800
|
0.75
|
25
|
|
GDF32-20
|
6
|
20
|
2800
|
0.75
|
32
|
|
GDF32-30
|
6
|
30
|
2800
|
1.5
|
32
|
|
GDF40-15
|
11.4
|
15
|
2800
|
1.1
|
40
|
|
GDF40-20
|
11.4
|
20
|
2900
|
1.5
|
40
|
|
GDF40-30
|
11.4
|
30
|
2900
|
2.2
|
40
|
|
GDF40-40
|
11.4
|
40
|
2900
|
4
|
40
|
|
GDF40-50
|
11.4
|
50
|
2900
|
5.5
|
40
|
|
GDF50-17
|
18
|
17
|
2900
|
1.5
|
50
|
|
GDF50-20
|
12.5
|
20
|
2900
|
1.5
|
50
|
|
GDF50-30
|
18
|
30
|
2900
|
3
|
50
|
|
GDF50-40
|
18
|
40
|
2900
|
4
|
50
|
|
GDF50-50
|
18
|
50
|
2900
|
5.5
|
50
|
|
GDF50-60
|
18
|
60
|
2900
|
7.5
|
50
|
|
GDF50-70
|
18
|
70
|
2900
|
11
|
50
|
|
GDF50-80
|
18
|
80
|
2900
|
15
|
50
|
|
GDF65-19
|
25
|
19
|
2900
|
2.2
|
65
|
|
GDF65-25
|
25
|
25
|
2900
|
3
|
65
|
|
GDF65-30
|
25
|
30
|
2900
|
4
|
65
|
|
GDF65-50
|
25
|
50
|
2900
|
7.5
|
65
|
|
GDF65-60
|
25
|
60
|
2900
|
11
|
65
|
|
GDF65-70
|
25
|
70
|
2900
|
11
|
65
|
|
GDF65-80
|
25
|
80
|
2900
|
15
|
65
|
|
GDF65-100
|
25
|
100
|
2900
|
22
|
65
|
|
GDF65-125
|
25
|
125
|
2900
|
30
|
65
|
|
GDF80-15
|
42
|
15
|
2900
|
4
|
80
|
|
GDF80-21
|
42
|
21
|
2900
|
4
|
80
|
|
GDF80-30
|
42
|
30
|
2900
|
5.5
|
80
|
|
GDF80-40
|
42
|
40
|
2900
|
7.5
|
80
|
|
GDF80-50
|
42
|
50
|
2900
|
11
|
80
|
|
GDF80-60
|
42
|
60
|
2900
|
15
|
80
|
|
GDF80-70
|
42
|
70
|
2900
|
18.5
|
80
|
|
GDF80-80
|
50
|
80
|
2900
|
22
|
80
|
|
GDF80-100
|
42
|
100
|
2900
|
30
|
80
|
|
GDF80-125
|
50
|
125
|
2900
|
37
|
80
|
|
GDF100-15
|
90
|
15
|
2900
|
7.5
|
100
|
|
GDF100-19
|
90
|
19
|
2900
|
7.5
|
100
|
|
GDF100-21
|
60
|
21
|
2900
|
5.5
|
100
|
|
GDF100-20
|
100
|
20
|
2900
|
11
|
100
|
|
GDF100-30
|
50
|
30
|
2900
|
7.5
|
100
|
|
GDF100-32
|
100
|
32
|
2900
|
15
|
100
|
|
GDF100-32A
|
90
|
28
|
2900
|
11
|
100
|
|
GDF100-40
|
80
|
40
|
2900
|
15
|
100
|
|
GDF100-50
|
50
|
50
|
2900
|
15
|
100
|
|
GDF100-50A
|
90
|
45
|
2900
|
18.5
|
100
|
|
GDF100-50B
|
100
|
50
|
2900
|
22
|
100
|
|
GDF100-60
|
80
|
60
|
2900
|
22
|
100
|
|
GDF100-70
|
90
|
70
|
2900
|
30
|
100
|
|
GDF100-80
|
100
|
80
|
2900
|
37
|
100
|
|
GDF100-100
|
90
|
100
|
2900
|
45
|
100
|
|
GDF125-10
|
140
|
10
|
2900
|
7.5
|
125
|
|
GDF125-15
|
140
|
15
|
2900
|
11
|
125
|
|
GDF125-20
|
160
|
20
|
2900
|
15
|
125
|
|
GDF125-30
|
150
|
30
|
2900
|
18.5
|
125
|
|
GDF125-32
|
160
|
32
|
2900
|
22
|
125
|
|
GDF125-40
|
150
|
40
|
2900
|
30
|
125
|
|
GDF125-50
|
160
|
50
|
2900
|
37
|
125
|
|
GDF125-60
|
140
|
60
|
2900
|
37
|
125
|
|
GDF125-70
|
150
|
70
|
2900
|
45
|
125
|
|
GDF125-80
|
160
|
80
|
2900
|
55
|
125
|
|
GDF125-100
|
140
|
100
|
2900
|
75
|
125
|
|
GDF150-10
|
200
|
10
|
1450
|
15
|
150
|
|
GDF150-20
|
200
|
20
|
1450
|
18.5
|
150
|
|
GDF150-20A
|
180
|
17
|
1450
|
15
|
150
|
|
GDF150-22
|
240
|
22
|
1450
|
22
|
150
|
|
GDF150-32
|
200
|
32
|
1450
|
30
|
150
|
|
GDF150-32A
|
187
|
28
|
1450
|
22
|
150
|
|
GDF150-40
|
170
|
40
|
1450
|
30
|
150
|
|
GDF150-50
|
200
|
50
|
1450
|
45
|
150
|
|
GDF150-50A
|
187
|
44
|
1450
|
37
|
150
|
|
GDF150-60
|
170
|
60
|
2900
|
45
|
150
|
|
GDF150-70
|
180
|
70
|
2900
|
55
|
150
|
|
GDF150-80
|
200
|
|
