1.目的

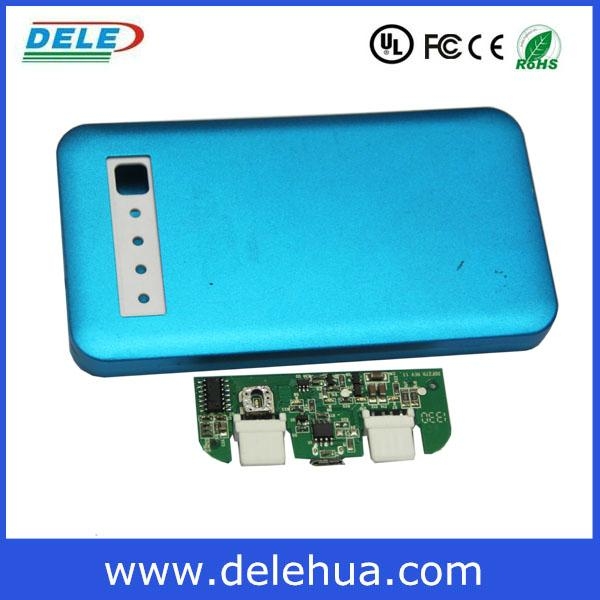

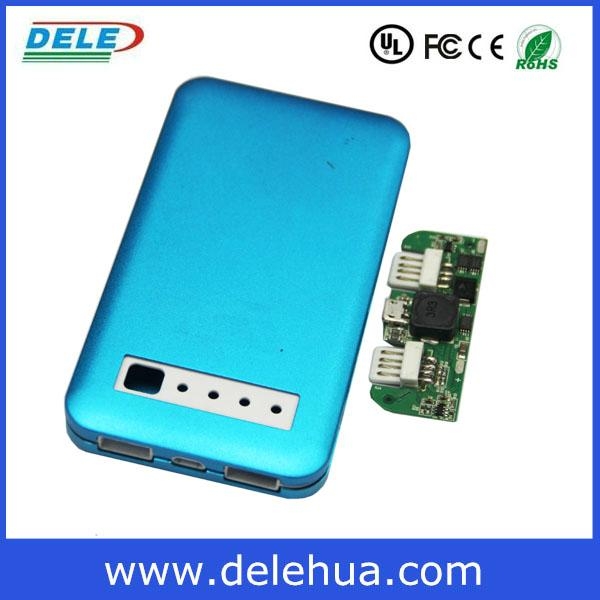

本規格書對深圳市德立華電子科技有限公司出品的移動電源控制板的產品規格、技術參數進行描述。

1.1 PCB要求：尺寸19.1*59.9*1.0mm，材質FR4，白字綠油，無鉛噴錫

2.電路基本參數







序號	測試項目	測試標準	單位
	充電電壓	5.0～5.5	V
	充電電流	800mA±100 mA	mA
	要求充電器	5V/1A
	升壓空載電壓	4700～5300	mV
	升壓帶載電壓	4600～5300	mV
	升壓輸出電流	1.0～1.1（輸入電壓3.4V以上）	A
	過充保護電壓	4300±50	mV
	過充恢復電壓	4050±100	mV
	過放保護電壓	2400±100	mV
	過放恢復電壓	3000±100	mV
	整板效率	80%左右（輸入電壓3.6V以上）
	自耗電	≤120	uA







   2.1本機能將電池充電到4.1V以上。



   2.2充電時電量指示燈顯示，定義如下：



       3.6V以下,第一個燈閃亮，



       3.6V-3.8V,第二個燈閃亮，第一個燈長亮



       3.8V-4.0V第三個燈閃亮，第一二個燈長亮，



       4.0V以上四個燈全亮



      電池充飽后，四個燈全亮，不再閃爍。



   2.4充電優先，無能在何種狀態下，接上充電器或電腦USB接口，開始對移動電源電



池充電，充電時不能給通過移動電源給其他設備充電，



2.5充電接口misro USB











3.輸出特性



3.1輸出電壓為5V±0.3V



3.2輸出額定電流為1A



3.2輸出口USB，開機后10S不接負載，本機會自動關閉輸出



3.3自動關機功能，給充電設備充電飽電后，輸出電流小於70MA時，本機會自動關



機，處於待機狀態











4.開關機功能



4.1開機功能：按按鍵1S開機，接上USB線可以給充電設備充電，如果在10秒內不給充電設備充電，本機會自動關機。開機后，LED電量燈會顯示10S, 10S后LED電量燈熄滅







5.電量顯示



5.1開機時，LED顯示電池容量，4級電量指示







序號	電池電壓	指示狀態	燈號	備註
1	4V以上	4個LED燈亮	D3 D4 D5 D6	誤差±60mV
2	3.8-4.0V	3個LED燈亮	D3 D4 D5	誤差±60mV
3	3.6-3.8V	2個LED燈亮	D3 D4	誤差±60mV
4	3.6以下	1個LED燈亮	D3	誤差±60mV











6.電路保護功能



     6.1電池低壓報警，當電池電壓低到3.1V時，一個LED燈快速閃爍，當電池電壓



低到3.0V時，MCU關閉輸出。



















8.溫度：存放，-20到60℃； 工作，0-40℃







9.包裝運輸



PCBA用吸塑包裝，包裝箱標註明型號，數量，物料代碼，運輸過程中避免擠壓，溶劑損傷
