德立華 DDF20 移動電源線路板

德立華 DDF20 移動電源線路板
型號:DDF20
品牌:德立華
原產地:-
類別:電子、電力 / 電子元器件 / 電路板
標籤︰移動電源板 , 移動電源套料 , 移動電源方案
單價: ¥10 / 件
最少訂量:10 件
發送查詢
点击这里给我发消息

產品描述

1、目的

本規格書對深圳市德立華電子科技有限公司出品的移動電源控制板的產品規格、技術參數進行描述。

1.1PCB尺寸:主板,38.5*21.7*1.0mm  燈板,27.8*10.5*1.0mm

2.輸入特性

   2.1輸入電壓DC5V

   2.2充電電流0.5±0.1A

   2.3充電方式,先恆流,后恆壓

   2.3充電指示燈,見后圖,充電時依據電池電壓LED燈亮燈,充滿后全亮。

   2.4輸出一個USB母座,額定輸出電流0.5A

   2.5充電時輸出不能接電器設備

3.輸出特性:

3.1輸出電壓為5V±0.3V

3.2輸出額定電流為0.5A

3.2輸出1USB母座。

3.3接上輸出USB即可對手機充電,無需開關機



4.按鍵功能

4.1PCB板輕觸開關鍵1S,電量指示燈亮顯示電量,並且LED照明也會亮,再次按1S可以關閉電量指示燈和LED照明燈。

5.電量顯示

5.1充電或者開機時,LED顯示電池容量4級電量指示

序號

電池電壓

指示狀態

備註

1

4.0V以上

4LED燈亮



2

3.7-4.0V

3LED燈亮



3

3.5-3.7V

2LED燈亮



4

3.3-3.5V

1LED燈亮





6.電路保護功能:

6.1當電池電壓過低時,自動關斷輸出

6.2過電流,短路保護:正常工作時,將輸出端短路,電路處於保護狀態保護后,用充

電器充電3秒可解除保護

7效率80%

8溫度:存放,-20到60℃; 工作,0-45℃

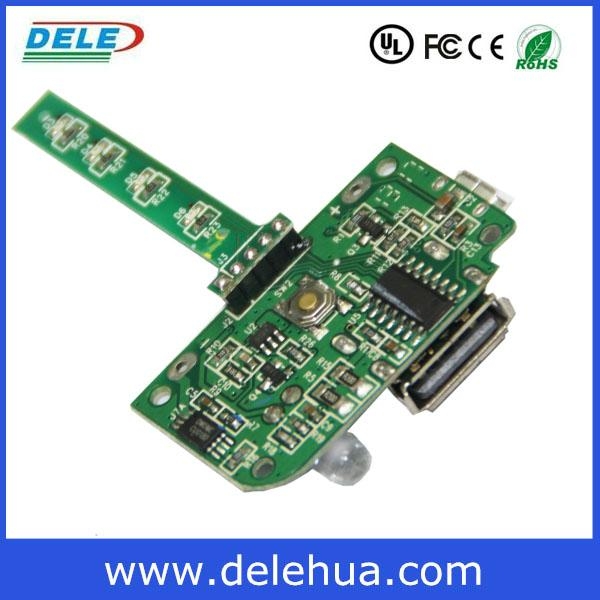

德立華 DDF20 移動電源線路板 1德立華 DDF20 移動電源線路板 2
