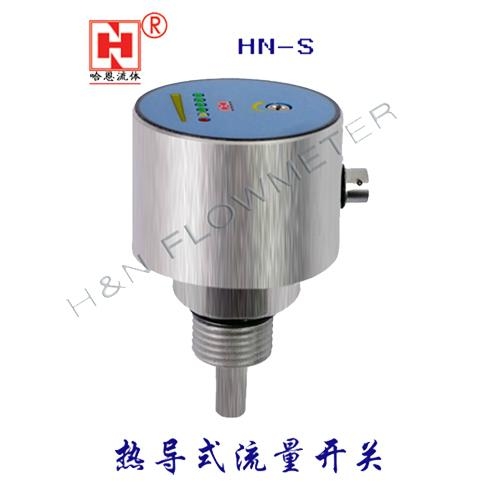

HN-FS熱導式流量開關

HN-FS熱導式流量開關
型號:HN-FS
品牌:哈恩harhn
原產地:中國
類別:電子、電力 / 儀器、儀表 / 流量儀表
標籤︰熱導式流量開關 , 流量開關
單價: ¥2500 / 件
最少訂量:1 件

產品描述

熱導式流量開關簡介:

阿的示流器是基於熱交換原理設計(熱傳遞/熱損失過程),探頭內置加熱模塊及感熱模塊(主要為兩個熱敏電阻,但不是標準的RTD)。通電后,加熱模塊將電能轉換成熱能。示流器的熱量傳導與被測流體流速密切相關,如果管道內沒有介質流動,感熱模塊接收到發熱模塊的熱量是一個固定值,而當流體介質流過示流器探頭時,感熱模塊所接收到的熱量隨介質的流速變化而變化,從而使得兩隻熱敏電阻之間的偏差值改變。微電子電路單元將此偏差信號轉化成電信號,處理器再將其轉換成4-20mA電流信號或與設定流量對應的接點信號輸出。
熱導示流器將流量探頭和信號處理器一體化集成,六個LED指示燈提供了流動狀態的趨勢顯示,開關動作值可以簡單的通過前面板上保護螺釘下的電位器進行調節,並可提供晶體管、繼電器和模擬量等多種輸出形式,方便您的選擇。

典型應用

主要應用於壓縮機和循環水系統、空調系統、制冷系統、加註系統的流量監控、泵的啟停制、潤滑及冷卻系統的流量監控、食品加工、混料處理等。
水電站、自來水廠、污水處理廠、造紙廠等供水系統中流量大小與中斷的監控;水處理行中深井泵空抽保護;機組潤滑油系統中流量大小與中斷的監控、熱油循環油系統流量大小與中斷監測。

技術參數

測量範圍:水 0 - 5m/s
油 0 - 10m/s
氣 0 - 100 m/s
工作電壓:DC24V/AC220V
工作溫度範圍:-25℃ - 80℃
溫度變化反應時間:≤12s
最大耐壓:100bar
開關時間:ON: 典型2s(1-13s)
OFF:典型2s(1-15s)
溫度梯度:max . 250k/min
電流消耗:≤65mA
開關電流:≤400mA
探頭材料:SUS 316L
接口方式:G1/2″(特殊訂購)
防護等級:IP67
輸出方式:
P:三線直流PNP輸出(帶短路及反向電極
保護)
N:三線直流NPN輸出(帶短路及反向電極
保護)
R:繼電器輸出 (接點容量:AC220V/1A,
DC30V/0.4A)
C:4-20mA輸出
指示燈:6個LED指示輸出狀態
紅燈亮表示流速低於工作點
(晶體管不導通/繼電器不動作)
黃燈亮表示流速等於或高于工作點
(晶體管導通/繼電器動作)
綠燈亮表示流速高于工作點程度

顯著特點

安裝方便
調節簡單
應用範圍廣
幾乎無壓力損失
適用管徑範圍大
隨意調節設定點
耐壓最高達100bar
指示燈直接顯示流量趨勢
探頭與處理器一體結構設計
可選繼電器、晶體管、模擬量輸出
探頭採用特殊抗結垢塗料,抗污能力更強



探頭外殼材料

HarHn流量監控器的外殼材料有Teflon和不鏽鋼等多種材質,用戶在選擇時,不僅要考慮被測介質的情況,而且也要注意使用的環境:如是否在危險區域、有無耐高溫、高壓的要求等。
以Teflon為材質做成的流量監控器適用於監控腐蝕性介質的流動狀態;但由於其熱傳導性較低,與不鏽鋼材質的流量監控器相比較具有更長的響應時間。

開/關時間

開時間是指在特定的條件下,流量監控器產生輸出信號所需要的時間。與開時間相反,關時間是指當充速降低時,流量監控器檢測、輸出信號的時間。
不鏽鋼材質的流量監控器的典型開/關時間為2s。

付款方式︰TT
HN-FS熱導式流量開關 1HN-FS熱導式流量開關 2HN-FS熱導式流量開關 3
