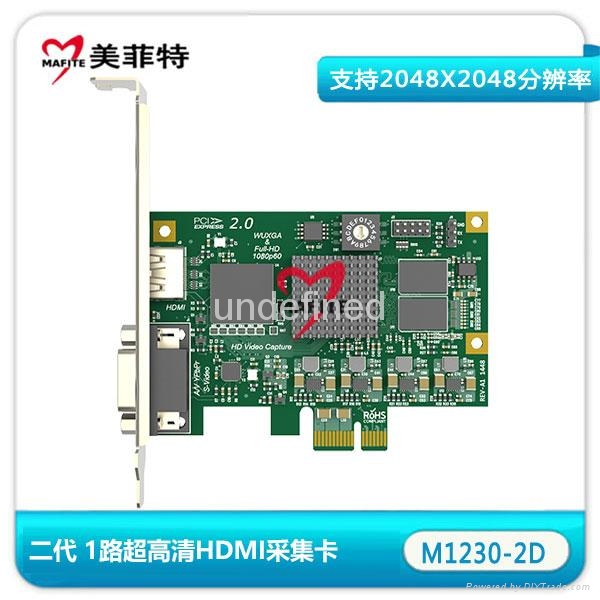

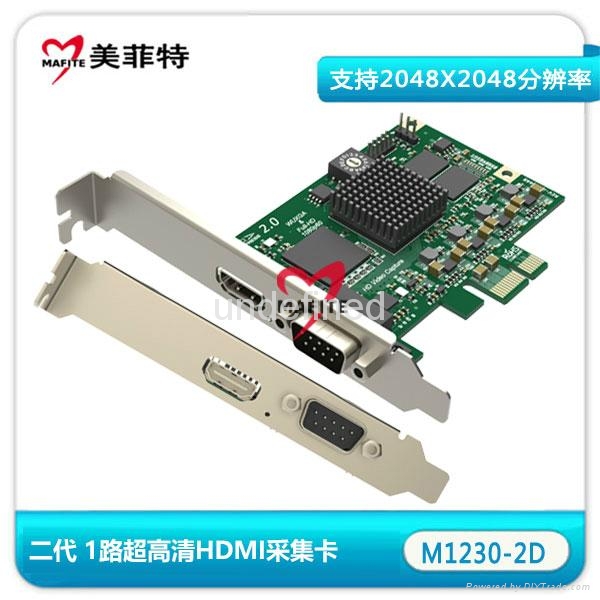

美菲特M1230-2D單路(HDMI、分量、S端子、CVBS)採集卡是美菲特M1230的升級版，支持多種操作系統，可以在當前所選接口無信號輸入時自動掃描視頻輸入源,可手動選擇視頻輸入源，對輸入信號 1:1 采樣時，最高像素率可達165MHz，輸出信號分辨率最高可支持達2048x2048 ，並且為用戶提供完整的SDK開發包，滿足特定需求的用戶使用.

　　支持的操作系統

　　●Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)

　　●Linux (基於 V4L2 的內核驅動源代碼，須簽訂保密協議，支持 x86，x64 & ARM 架構)

　　●Mac OS X（10.9及以上）

　　支持的 APIs

　　●Windows

　　○DirectShow

　　○DirectKS

　　○Wave API/DirectSound/WASAPI

　　●Linux

　　○V4L2

　　○ALSA

　　支持的軟件

　　●VLC

　　●VirtualDub

　　●OBS

　　●XSplit

　　●vMix

　　●VidBlaster

　　●Wirecast

　　●Microsoft Media Encoder

　　●Adobe Flash Media Encoder

　　●任何其它使用 DirectShow 或 V4L2 編程接口的編碼或流媒體軟件

　　輸入接口

　　●HDMI typeA

　　○DVI 1.0

　　○HDMI 1.4a

　　●DB9

　　○YC (S 端子，色差信號)

　　○復合視頻

　　○模擬音頻 (左聲道 + 右聲道) 分量信號

　　輸出接口

　　●PCIe Gen2 x1

　　輸入特性

　　●在當前所選接口無信號輸入時自動掃描視頻輸入源

　　●可手動選擇視頻輸入源

　　●當視頻輸入源變化時，自動選擇相關聯或內嵌的音頻

　　●可手動選擇音頻輸入源

　　●支持選擇視頻輸入源的十字交叉設備

　　●輸入視頻最高支持 2048x2048 分辨率

　　分量信號相關的特性

　　●12-bit ADC

　　●支持 RGB 和 YCbCr (YUV) 的色彩空間

　　●支持分離同步、復合同步、綠嵌入同步 (SOG)、亮度嵌入同步 (SOY)

　　●支持 DMT/CEA/CVT/GTF 視頻時序

　　●對輸入信號 1:1 采樣時，最高像素率可達 165MHz

　　●對像素率超過 165MHz 的輸入信號，自動使用水平子采樣的方式 (可能會損失畫面質量，並 不推薦)

　　●自動檢測 RGB & YCbCr 的色彩空間

　　●自動或手動調節采樣相位

　　●自動水平對齊

　　●支持自定義的視頻時序

　　●支持 CVT/GTF 時序標準的自定義視頻分辨率

　　HDMI 信號相關的特性

　　●225MHz HDMI 接收器

　　●自適應 HDMI 均衡器，HDMI 傳輸距離最長可達 30 米 支持自定義的 EDID

　　●支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

　　●支持全比色法

　　●支持 8/10/12-bit 色彩深度

　　●支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩采樣

　　●支持 8 通道的 IES60958/IEC61937 標準的音頻流

　　●支持提取音頻格式信息和通道狀態數據

　　●支持提取視頻時序信息

　　●支持提取 3D 格式信息

　　●支持提取 Sony/Canon DSLR 的時間碼

　　○S-Video 和復合信號 (CVBS) 相關的特性

　　●12-bit ADC

　　●支持NTSC，PAL 和 SECAM 標準

　　●自動檢測輸入信號的標準

　　輸出格式

　　●輸出信號分辨率最高可支持 2048x2048 像素

　　●輸出幀率最高可支持 120fps (實際輸出幀率可能會受限於 PCIe 帶寬，對於更高的畫面分辨率，即1280x1024 以上分辨率，實際輸出幀率可能會受限於板載視頻處理硬件的像素時脈，即1920x1080 分辨率可達到的最大的幀率約為 80fps)

　　●支持 4:2:0 8-bit 輸出格式: NV12、I420、YV12

　　●支持 4:2:2 8-bit 輸出格式: YUY2、YUYV、UYVY

　　●支持 4:4:4 8-bit 輸出格式: V308、IYU2、V408、RGB24、RGB32

　　●支持 4:4:4 10-bit 輸出格式: V410、Y410

　　●可通過 Pro Capture SDK (基於 DirectKS 的版本)支持更多的輸出格式

　　視頻處理功能

　　●使用兩條視頻處理流水線，每條流水線的處理帶寬可達 180M 像素/s ，完全達到 10-bit 視頻處理

　　●視頻剪裁

　　●視頻縮放

　　●視頻去隔行

　　○兩場行交錯

　　○兩場混合

　　○僅頂場

　　○僅底場

　　●視頻寬高比變換

　　○自動或手動選擇輸入視頻寬高比

　　○自動或手動選擇輸出視頻寬高比

　　○三種寬高比變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊)

　　●視頻色彩空間轉換

　　○自動或手動選擇輸入色彩空間和量化範圍

　　○自動或手動選擇輸出色彩空間、量化範圍和飽和度範圍

　　○支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間

　　○支持有限或完整的量化範圍

　　○支持有限、完整和擴充色域的飽和範圍

　　●視頻幀率變換視頻

　　●OSD 合成

　　支持 PNG 格式 OSD 畫面 (最大畫幅為 2048x2048)

　　通過 SDK 支持動態加載 RGBA OSD 畫面

　　一機多卡

　　●支持同一個系統中安裝多片卡

　　●板載撥碼開關，從 0 到 F，提供 16 個編號，用於對卡進行編號

　　●當撥碼開關設定 1 時，系統硬件設備樹中將顯示：“01：Pro Capture AIO”，以此類推

　　●在用戶軟件中顯示的視頻音頻設備也將包含卡的編號

　　多路輸出流

　　●對於任一路輸入信號可輸出任意路輸出流

　　●可以對每一路輸出流單獨設置剪裁、寬高比、色彩空間、分辨率、幀率、去隔行方式、色彩調節、OSD 等屬性。

　　支持超低延遲

　　●64 行視頻延遲

　　●通過 SDK 實現部分完成通知模式

　　時間戳和 A/V 同步

　　●基於硬件實現的 100ns 高分辨率時鐘

　　●音頻幀 (192 個音頻采樣) 和視頻幀都被硬件時鐘標記到達採集卡的時間戳

　　●硬件時鐘可跨卡同步 (通過 SDK 實現)

　　視頻輸出 SG-DMA

　　●在 PCIe 2.x 的系統中每路 DMA 帶寬可達約 400MB/s 在 PCIe 1.x 的系統中每路 DMA 帶寬可達約 200MB/s 支持自動檢測 Intel GPU 塊狀圖像表面

　　●支持 AMD GPU 的 DirectGMA 支持 Nvidia GPU 的 GPUDirect

　　SDK

　　●Pro Capture SDK for DirectShow 為開發者提供了快速的整合採集卡擴展特性的途徑 (Windows)

　　●Pro Capture SDK for DirectKS 可以為開發者提供最大的靈活性和最高的性能 (Windows)

　　Windows 驅動程序自定義修改

　　●所有的選項都可以通過註冊表進行三級的管理：所有設備，特定型號和特定設備

　　●視頻、音頻、十字交叉過濾器名稱可通過註冊表定製

　　固件升級

　　●在同一系統中的多片卡可以同時升級

　　●無需關閉電源即可完成卡的升級 (在大多數情況下，無需重啟系統)

　　尺寸

　　●半高PCIe*1擴展卡

　　●92.76mm x 68.88mm

　　配件

　　●BD9轉YC+復合信號+模擬音頻+分量信號 轉接線纜

　　●半高PCIe擋板

　　功耗

　　●3.3V 電源的最大電流: ~0.2 A

　　●最大功耗： ~4 .9W

　　●12v電源的最大電流~0.4A

　　工作環境

　　●操作溫度：0 到 40 攝氏度

　　●保存溫度：–20 到 70 攝氏度

　　●相對濕度：5% 到 90% (非冷凝狀態)

　　美菲特視頻採集卡為了用戶能夠有更好的視頻採集體驗，升級的二代採集卡具有更完善的採集功能，分辨率更高，美菲特不斷將更好的產品、更優質的服務、更多贏利點與合作夥伴共享，歡迎有需求的用戶來電垂詢產品詳情!
