美菲特M1190-2D M.2 PCI-E 單路HDMI 4
| 型號： | 美菲特M1190-2D |
|---|---|
| 品牌： | 美菲特 |
| 原產地： | 中國 |
| 類別： | 電腦、影音數碼 / 電腦配件 / 插卡類 |
| 標籤︰ | HDMI採集卡 , 視頻採集卡 , 錄直播採集卡 |
| 單價： |
¥3800
/ 塊
|
| 最少訂量： | 1 塊 |
產品描述

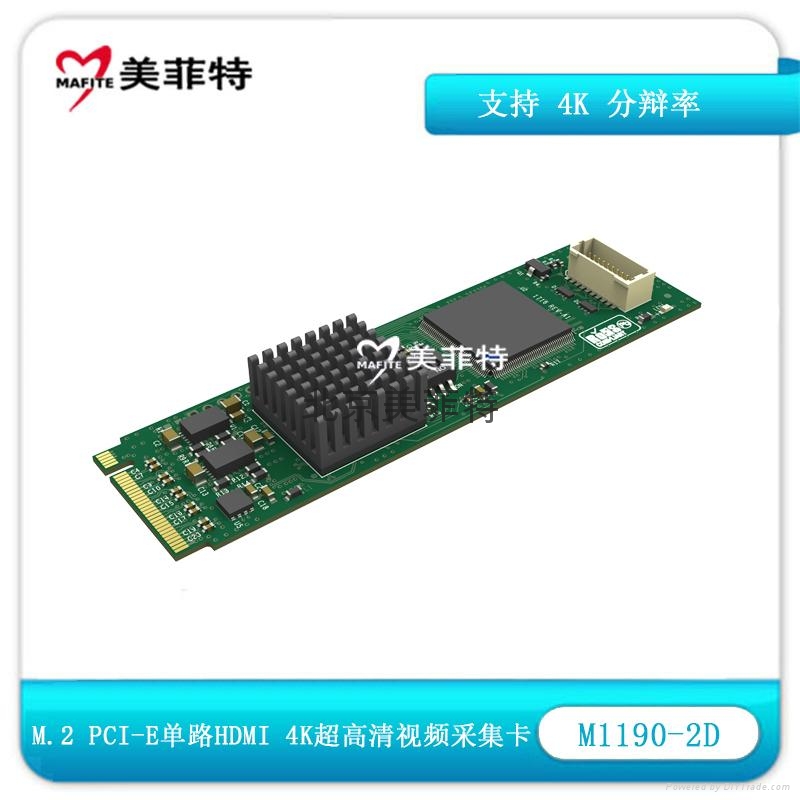

美菲特M1190-2D單路（1路）HDMI 4K超高清音視頻採集卡，可以採集1路HDMI 4K超高清音視頻信號，採集下來視頻能達到4K:4096*2160，M.2 PCI-E2.0 X4 ，採集卡上有1個轉接口（轉HDMI的轉換口），輸入接口支持DVI-D1.0/HDMI1.4a，配件： 1條SHD 轉 HDMI type A 轉接線纜。尺寸：M.2 2280 標準尺寸
產品特點：
1：最大分辨率支持 4K:4096*2160 30HZ
2：免費提供完整的SDK二次開發包，方便用戶較快地集成到現有的系統中，帶多種語言的SDK開發包，支持C# VB C++ JAVA HTML5 webRTC等，同時支持微軟標準的Directshow進行開發。
3：免費贈送公司採集軟件Capture ExpressV2.1 ，支持第三方軟件：OBS 、AMCAP、Potplayer等，同時可支持大部分Windows上的多媒體視頻軟件或流媒體軟件。還可以支持國內大多數視頻會議軟件、視頻直播軟件、P2P採集端軟件，如：上海華平的AVCON視頻會議系統、北京威速V2 Conference視頻會議、網動、紅杉樹等等知名品牌的視頻軟件。
4：採集時占用電腦CPU較低，採集超低延遲。
5：支持操作系統：
Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (基於 V4L2，支持 x86，x64 & ARM 架構)
技術規格
| 支持的操作系統 | · Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
· Linux (基於 V4L2，支持 x86，x64 & ARM 架構) |
| 支持的 APIs | · Windows
o DirectShow o DirectKS o Wave API/DirectSound/WASAPI · Linux o V4L2 o ALSA |
| 支持的軟件 | · VLC
· VirtualDub · OBS · xSplit · vMix · VidBlaster · Wirecast · Microsoft Media Encoder · Adobe Flash Media Encoder · 任何其它使用 DirectShow 或 V4L2 編程接口的編碼或流媒體軟件 |
| 輸入接口 | · JST SHD 20-Pin 接插件
o DVI-D 1.0 o HDMI 1.4 |
| 主機接口 | · M.2 （PCIe Gen2 x4） |
| 輸入特性 | · 輸入視頻最高支持 4096×2160 分辨率 |
| HDMI 信號相關的特性 | · 297MHz HDMI 接收器
· 自適應 HDMI 均衡器 · 支持自定義的 EDID · 支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息 · 支持全比色法 · 支持像素頻率不高于 297MHz 的 RGB/YUV 4:4:4 8-bit 格式信號 · 支持像素頻率不高于 297MHz 的 YUV 4:2:2 12-bit 格式信號 · 支持像素頻率不高于 170MHz 的 RGB/YUV 4:4:4 10/12-bit 格式信號 · 支持 8 通道的 IES60958/IEC61937 標準的音頻流 · 支持提取音頻格式信息和通道狀態數據 · 支持提取視頻時序信息 · 支持提取 3D 格式信息 · 支持提取 Sony/Canon DSLR 的時間碼 · 支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式 |
| 採集格式 | · 採集信號分辨率最高可支持 4096×2160像素
· 採集幀率最高可支持 144fps (實際採集幀率可能會受限於 PCIe 帶寬和畫面分辨率） · 支持 4:2:0 8-bit 採集格式: NV12、I420、YV12 · 支持 4:2:2 8-bit 採集格式: YUY2、YUYV、UYVY · 支持 4:4:4 8-bit 採集格式: V308、IYU2、V408、BGR24、BGR32 · 可通過 Eco Capture SDK (基於 DirectKS 的版本) 支持更多的採集格式 |
| 視頻處理功能 | · 視頻處理流水線的處理帶寬可達 360M 像素/s
· 8-bit 4:4:4 視頻處理 · 視頻剪裁 · 視頻縮放 · 視頻去隔行 o 兩場行交錯 o 兩場混合 o 僅頂場 o 僅底場 · 視頻寬高比變換 o 自動或手動選擇輸入視頻寬高比 o 自動或手動選擇採集視頻寬高比 o 三種寬高比變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊) · 視頻色彩空間轉換 o 自動或手動選擇輸入色彩空間和量化範圍 o 自動或手動選擇採集色彩空間、量化範圍和飽和度範圍 o 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間 o 支持有限或完整的量化範圍 o 支持有限、完整和擴充色域的飽和範圍 · 視頻幀率變換 |
| 一機多卡 | · 支持同一個系統中安裝多片卡
· 板載撥碼開關，提供 16 個編號，用於對卡進行編號 · 當撥碼開關設定 1 時，系統硬件設備樹中將顯示：“01：Eco Capture HDMI 4K M.2”， · 以此類推 · 在用戶軟件中顯示的視頻音頻設備也將包含卡的編號 |
| 多路複製採集流 | · 對於任一路輸入信號可輸出任意路相同格式採集流 |
| 時間戳和 A/V 同步 | · 基於硬件實現的 100ns 高分辨率時鐘
· 音頻幀 (192 個音頻采樣) 和視頻幀都被硬件時鐘標記到達採集卡的時間戳 · 硬件時鐘可跨卡同步 (通過 SDK 實現) |
| 視頻採集 SG-DMA | · 在 PCIe 2.x 的系統中每路 DMA 帶寬可達約 1200MB/s
· 在 PCIe 1.x 的系統中每路 DMA 帶寬可達約 800MB/s · 支持自動檢測 Intel GPU 塊狀圖像表面 · 支持 AMD GPU 的 DirectGMA · 支持 Nvidia GPU 的 GPUDirect |
| SDK | · Eco Capture SDK for DirectShow 為開發者提供了快速的整合採集卡擴展特性的途徑
· (Windows) · Eco Capture SDK for DirectKS 可以為開發者提供最大的靈活性和最高的性能 (Windows) |
| Windows 驅動程序自定義修改 | · 所有的選項都可以通過註冊表進行三級的管理：所有設備，特定型號和特定設備
· 視頻、音頻、十字交叉過濾器名稱可通過註冊表定製 |
| 固件升級 | · 在同一系統中的多片卡可以同時升級
· 當採集卡未被占用時無需關閉電源即可完成卡的升級 · 安全升級，升級過程中出現斷電、系統崩潰等異常情況后固件會自動恢復至出廠版本 · （僅適用於 1.21 及更高版本的固 件） |
| LED 指示燈 | · LED 燈的狀態顯示了每一路的工作狀態: 空閑，輸入信號已鎖定，內存錯誤或 FPGA 配置錯誤 |
| 尺寸 | · M.2 2280 標準尺寸 |
| 配件 | · 1 根 SHD 轉 HDMI type A 轉接線纜 |
| 功耗 | · 3.3V 電源的最大電流: TBD
· 最大功耗： TBD |
| 工作環境 | · 操作溫度：0 到 40 攝氏度
· 保存溫度：–20 到 70 攝氏度 · 相對濕度：5% 到 90% (非冷凝狀態) |
產品接口
產品特性
產品配件
1 x SHD轉HDMI type A 轉接線
應用領域
1. 教育課件錄製、多媒體錄播錄像、會議錄製、視頻會議，遠程教育培訓;
2. 大屏幕拼接、電視牆行業、虛擬演播室、虛擬現實、工控機等設備;
3. 安檢 X 光機、雷達圖像信號、VDR紀錄儀;
4. 醫療 X 光機、CT機、胃腸機、腹腔鏡、B超機等醫療設備圖像採集;
網絡電視直播、庭審現場錄製採集，遊戲設備（如PS4 Pro，XBOX One S）錄像採集。
