產品描述

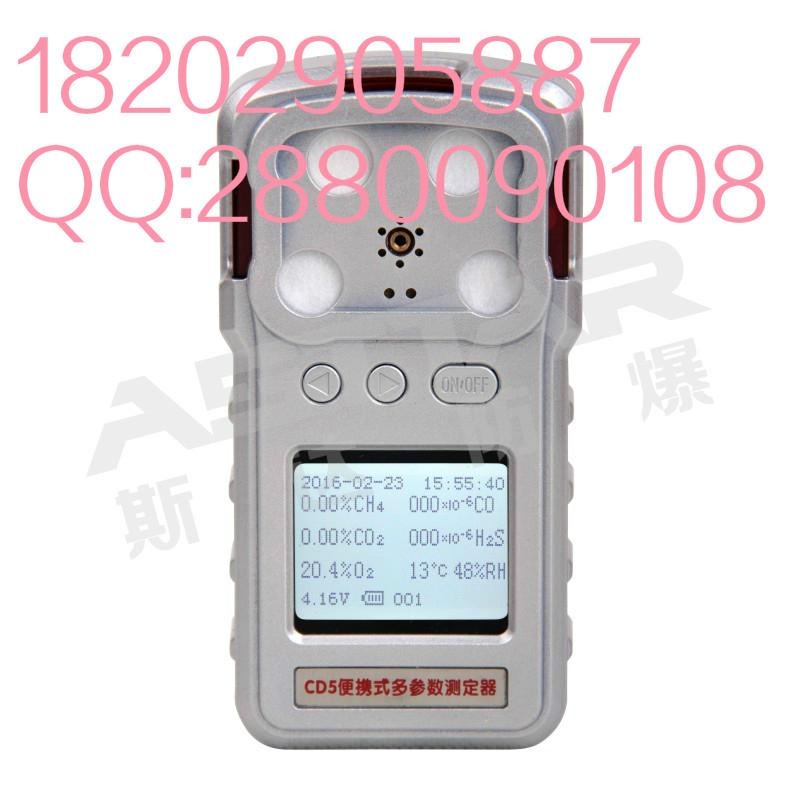

CD5便攜式多參數測定器

一、概述

1、產品特點

CD5便攜式多參數測定器(以下簡稱測定器)採用紅外原理、電化學原理、嵌入式微控制器智能控制、LCD顯示的電子測定器。主要用於煤礦井下甲烷檢測員、通風員、班組長、隊長、工程技術人員、下礦幹部、放砲員隨身攜帶,進行甲烷、氧氣、一氧化碳、硫化氫、二氧化碳、檢測和報警用,同時具有日期、時間、溫度和濕度顯示,聲光報警、自動背光、欠壓報警等功能;測定器具有體積小、重量輕、操作簡單、攜帶方便、準確可靠等優點。

測定器廣氾適用於煤礦井下、冶金化工、環保現場等環境,可進行甲烷、氧氣、一氧化碳、硫化氫的,並在超限時進行聲光報警。

2、規格型號及代表意義

C

D

5





































































參數數量









































綜合參數









































測定器



































3、產品執行標準:

AQ 6211-2008 《煤礦用非色散紅外甲烷傳感器》

MT 703-2008 《煤礦用攜帶型電化學式一氧化碳測定器》

MT 704-2008 《煤礦用攜帶型電化學式氧氣測定器》

MT 1084-2008 《煤礦用硫化氫檢測報警儀》

AQ 1052-2008 《礦用二氧化碳傳感器通用技術條件》

Q/SD 094-2013 CD5便攜式多參數測定器》

二、結構特征與工作原理

1、測定器結構特征如圖1所示:

1)校驗罩       2)光報警窗口

3)左移/加值鍵(

 4)右移/減值鍵(►

5)開關/確認鍵(ON/OFF)

6)液晶顯示屏   7)充電接口

8)電池組       9)下殼

10)主電路板    11)上殼

12)校驗罩固定螺釘13)透視窗

圖一

2工作原理

該測定器由機殼、傳感器、電路板、LCD液晶顯示模塊、本安電池組等組成。測定器開機后實時檢測週邊環境空氣中甲烷、氧氣、一氧化碳、硫化氫、二氧化碳的濃度,並通過LCD液晶顯示屏以數字形式顯示出來。LCD液晶模塊實時顯示甲烷、氧氣、一氧化碳、硫化氫、二氧化碳的數值,並輔助顯示當前的濕度和溫度時間、日期、電池電壓、電池容量、485地址。當儀器通過485總線和外部進行通訊時,LCD液晶屏右下角閃動顯示通訊標識提示。當甲烷、一氧化碳、硫化氫、二氧化碳的濃度達到、超過設置的報警點,或者氧氣濃度低於或等於設置的報警值時,報警電路發出聲、光報警信號,以示濃度超限。

三、主要技術指標



項目

技術參數

參數

CH4%

CO1×10-6

O2%

H2S1×10-6

CO2%

測量範圍

0.001.00

1.00

100

020

20100

100

500

500

1000

0.05.0

5.0

25.0

049

50100

0.000.50

0.505.00

基本誤差

±0.06

真值的±6%

±2

±4

測量值的±5.0%

測量值的 ±6.0%

±0.5

±3%F.S

±3%

真值的±10%

±0.10

±(0.05+真值的5%

報警點

測量範圍內任意設定,出廠時設定1.00% CH4

測量範圍內任意設定,出廠設定24×10-6 CO

測量範圍內任意設定,出廠設定18.0%O2

測量範圍內任意設定,出廠設定10×10-6 H2S

測量範圍內任意設定,出廠設定0.5% CO2

響應時間

25s

45s

35s

45s

30s

分辨率

0.01

1

0.1

1

0.01

傳感器壽命

≥5

≥2

≥2

≥2

≥5

顯示方式

LCD液晶顯示

報警方式

聲、光報警

電池組

由南通硬派鋰電池有限公司生產的1123450/1500mAh錳酸鋰電池,外串1Ω/4W限流電阻板和0.5A保險管后用環氧樹脂封裝為一體,構成本安電池組件;額定電壓Ue3.7V,最高輸出電壓Uo4.2V,最大輸出電流Io3.2A

連續工作時間

10小時(充足電后)

欠壓報警

當電池電壓低於3.40V時,蜂鳴器週期性的發出“嘀、嘀”聲音提示,當電池電壓低於3.15V時,儀器自動關機,需充電后再使用。

防爆型式

ExibdMb 礦用本質安全兼隔爆型。

外形尺寸

137mm× 67mm× 30.5mm

重量

0.5Kg

使用環境

溫度:040;相對濕度:98%;大氣壓力:80 kPa116 kPa

風速:不大於8m/s 具有爆炸性氣體混合物的危險場所。





四、使用、操作

測定器下井使用之前,應先在地面上用配置的充電器把電池充滿。

1、操作:

1)開機:在關機狀態下按“ON/OFF”鍵1秒,測定器開機,進入檢測狀態。

2)關機:在開機狀態下按“ON/OFF”鍵1秒,測定器關機。

3)進入調校菜單:在檢測狀態時,同時按下鍵和3秒。

4)在檢測狀態時,按下 ,顯示當前設定的報警值,右下角顯示喇叭標誌。

5)電壓和儀器通訊地址顯示:在檢測狀態,LCD屏在最下方顯示測定器電壓符號和電壓值和通訊地址。

2、調校

測定器的調零和標定應在開機預熱10分鐘以上后進行。只有經過專業培訓的技術人員才能從事測定器的調校工作。

1調甲烷零點:

當測定器處在甲烷為零的環境下(如清新空氣中),甲烷顯示值不為零的情況下,需要調甲烷零點。調甲烷零點方法為: 同時按下鍵和3秒,進入調校狀態,箭頭閃爍,並指向“CH4”項,按一下“ON/OFF鍵。顯示“設定CH4 ”, 箭頭閃爍並指向“標零”項,,按一下“ON/OFF鍵。測定器顯示“設定CH4/標零 是否標零”,出現“是 否”選項,且是字加黑顯示(可按(+)或者(-)選擇是 否切換)。確認完成后按一下“ON/OFF鍵確認。自動把當前狀態調為甲烷零點。退出調校狀態,返回到實時檢測狀態。

2、標定甲烷精度:

測定器開機工作10分鐘后,以100mL/min的流量往測定器的甲烷傳感器倉通入20.0%的標準甲烷氣體。待甲烷讀數穩定后,同時按下鍵和3秒,進入調校狀態。箭頭閃爍,並指向“CH4”項,按一下“ON/OFF鍵。顯示“設定CH4,按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,顯示“設定CH4/標定 請輸入數值  X.XX%”。待讀數穩定后, (+)或者(-)把甲烷示值調整到與甲烷標氣值相符,調整完成后按一下“ON/OFF鍵確認,標氣調甲烷精度完成,退出調校狀態,返回到實時檢測狀態。

3、調甲烷報警值:

實時檢測狀態下,同時按下鍵和3秒,進入調校狀態。箭頭閃爍,並指向“CH4”項,按一下“ON/OFF鍵。顯示“設定CH4, 按兩下(+)箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,顯示“設定CH4/報警點  請輸入數值 0.00%”, (+)或者(-)調整報警值,調整完成后按一下“ON/OFF鍵確認,調甲烷報警值完成,退出調校狀態,返回到實時檢測狀態。

4調氧氣零點:

測定器開機工作10分鐘后,以100mL/min的流量往測定器的氧氣傳感器倉通入99.9%高濃氮氣,待讀數穩定后,同時按下鍵和3秒,進入調校狀態,按一下(+)使箭頭閃爍並指向“O2”, 按一下“ON/OFF鍵,顯示“設定O2 ” 箭頭閃爍並指向“標零”項,按一下“ON/OFF鍵,顯示“設定O2/標零  是否標零”, 出現“是 否”選項,此時“是”字加黑(可按(+)或者(-)選擇是 否切換)確認完成后按一下“ON/OFF鍵。測定器自動把當前狀態調為氧氣零點。退出調校狀態,返回到實時檢測狀態。

5、標定氧氣精度:

測定器開機工作10分鐘后,以100mL/min的流量往測定器的氧氣傳感器倉通入12.5%的標準氧氣氣體。待讀數穩定后,同時按下鍵和3秒,進入調校狀態,按一下(+)使箭頭閃爍並指向“O2”, 按一下“ON/OFF鍵,顯示“設定O2 ”, 按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,顯示“設定O2/標定  請輸入數值: XX.X%”, 待讀數穩定后,(+)或者(-)將示值調整到與標氣值相符調整完成后按一下“ON/OFF鍵確認,標氣調氧氣精度完成,退出調校狀態,返回到實時檢測狀態。

6調氧氣報警值:

實時檢測狀態下同時按下鍵和3秒,進入調校狀態,按一下(+)使箭頭閃爍並指向“O2”, 按一下“ON/OFF鍵,顯示“設定O2 ”, 按兩下(+)使箭頭閃爍並指向“報警點”項,按一下“ON/OFF鍵,顯示“設定O2 /報警點  請輸入數值: 00.0%”, 按(+)或者(-),將讀值調整至報警值,調整完成后按一下ON/OFF鍵確認,調氧氣報警值完成,退出調校狀態,返回到實時檢測狀態。

7氧氣恢復為出廠設置:

           實時檢測狀態下,同時按下鍵和3秒,進入調校狀態,按一下(+)使箭頭閃爍並指向“O2”, 按一下“ON/OFF鍵,顯示“設定O2 ”, 按一下(+)使箭頭閃爍並指向“標定”項,同時按下鍵和5秒,氧氣的標定值恢復為出廠設置。退出調校狀態,返回到實時檢測狀態。

8調一氧化碳零點:

當測定器處在一氧化碳為零的環境下(如清新空氣中),一氧化碳顯示值不為零的情況下,需要調一氧化碳零點。調一氧化碳零點方法為: 同時按下鍵和3秒,進入調校狀態,按兩下(+)使箭頭閃爍並指向“CO”, 按一下“ON/OFF鍵,顯示“設定C0 ”, 箭頭閃爍並指向“標零”項,按一下“ON/OFF鍵,顯示“設定CO  /標零  是否標零”, 出現“是 否”選項,此時“是”字加黑(可按(+)或者(-)選擇是 否切換)確認完成后按一下“ON/OFF鍵。自動把當前狀態調為一氧化碳零點。退出調校狀態,返回到實時檢測狀態。

9、標定一氧化碳精度:

測定器開機工作10分鐘后,以100mL/min的流量往測定器的一氧化碳傳感器倉通入500×10-6 的標準一氧化碳氣體。待一氧化碳讀數穩定后,同時按下鍵和3秒,進入調校狀態,按兩下(+)使箭頭閃爍並指向“CO”, 按一下“ON/OFF鍵,顯示“設定C0 ”, 按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,顯示“設定CO  /標定  請輸入數值 XXX ×10-6”, 待讀數穩定后,(+)或者(-),將示值調整到與標氣值相符調整完成后按一下ON/OFF鍵確認,標氣調一氧化碳精度完成,退出調校狀態,返回到實時檢測狀態。

10、調一氧化碳報警值:

實時檢測狀態下,同時按下鍵和3秒,進入調校狀態,按兩下(+)使箭頭閃爍並指向“CO”, 按一下“ON/OFF鍵,顯示“設定C0 ”, 按兩下(+)使箭頭閃爍並指向“報警點”項,按一下“ON/OFF鍵,顯示“設定CO /報警點  請輸入數值: 000×10-6”, 按(+)或者(-),將讀值調整至報警值,調整完成后按一下ON/OFF鍵確認,調一氧化碳報警值完成,退出調校狀態,返回到實時檢測狀態。

11一氧化碳恢復為出廠設置:

          實時檢測狀態下,同時按下鍵和3秒,進入調校狀態,按兩下(+)使箭頭閃爍並指向“CO”, 按一下“ON/OFF鍵,顯示“設定C0 ”, 按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,同時按下鍵和5秒,氧氣的標定值恢復為出廠設置。退出調校狀態,返回到實時檢測狀態。

12調硫化氫零點:

當測定器處在硫化氫為零的環境下(如清新空氣中),硫化氫顯示值不為零的情況下,需要調硫化氫零點。調硫化氫零點方法為: 同時按下鍵和3秒,進入調校狀態,按三下(+)使箭頭閃爍並指向“H2S”, 按一下“ON/OFF鍵,顯示“設定H2S ”, 箭頭閃爍並指向“標零”項,按一下“ON/OFF鍵,顯示“設定H2S  /標零  是否標零”, 出現“是 否”選項,此時“是”字加黑(可按(+)或者(-)選擇是 否切換)確認完成后按一下“ON/OFF鍵。測定器自動把當前狀態調為硫化氫零點。退出調校狀態,返回到實時檢測狀態。

13、標定硫化氫精度:

測定器開機工作10分鐘后,以100mL/min的流量往測定器的硫化氫傳感器倉通入50×10-6 的標準硫化氫氣體。待硫化氫讀數穩定后,同時按下鍵和3秒,進入調校狀態,按三下(+)使箭頭閃爍並指向“H2S”, 按一下“ON/OFF鍵,顯示“設定H2S ”, 按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,顯示“設定H2S  /標定  請輸入數值 XXX ×10-6”, 待讀數穩定后,(+)或者(-),將示值調整到與標氣值相符調整完成后按一下ON/OFF鍵確認,標氣調硫化氫精度完成,退出調校狀態,返回到實時檢測狀態。

14、調硫化氫報警值:

實時檢測狀態下,同時按下鍵和3秒,進入調校狀態,按三下(+)使箭頭閃爍並指向“H2S”, 按一下“ON/OFF鍵,顯示“設定H2S ”, 按兩下(+)使箭頭閃爍並指向“報警點”項,按一下“ON/OFF鍵,顯示“設定H2S /報警點  請輸入數值: 00.0×10-6”, 按(+)或者(-),將讀值調整至報警值,調整完成后按一下ON/OFF鍵確認,調硫化氫報警值完成,退出調校狀態,返回到實時檢測狀態。

15硫化氫恢復為出廠設置:

           實時檢測狀態下,同時按下鍵和3秒,進入調校狀態,按三下(+)使箭頭閃爍並指向“H2S”, 按一下“ON/OFF鍵,顯示“設定H2S ”, 按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,同時按下鍵和5秒,硫化氫的標定值恢復為出廠設置。退出調校狀態,返回到實時檢測狀態。

16調二氧化碳零點:

測定器開機工作10分鐘后,以100mL/min的流量往測定器的二氧化碳傳感器倉通入99.9%高濃氮氣。待二氧化碳讀數穩定后,同時按下鍵和3秒,進入調校狀態,按四下(+)使箭頭閃爍並指向“CO2”, 按一下“ON/OFF鍵,顯示“設定CO2 ”, 箭頭閃爍並指向“標零”項,按一下“ON/OFF鍵,顯示“設定CO2  /標零  是否標零”, 出現“是 否”選項,此時“是”字加黑(可按(+)或者(-)選擇是 否切換)按一下“ON/OFF鍵。測定器自動把當前狀態調為二氧化碳零點。退出調校狀態,返回到實時檢測狀態。

17、標定二氧化碳精度:

測定器開機工作10分鐘后,以100mL/min的流量往測定器的二氧化碳傳感器倉通入2.50%的標準二氧化碳氣體。待二氧化碳讀數穩定后,同時按下鍵和3秒,進入調校狀態,按四下(+)使箭頭閃爍並指向“CO2”, 按一下“ON/OFF鍵,顯示“設定CO2 ”, 按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,顯示“設定CO2  /標定  請輸入數值X.XX%”, 待讀數穩定后,(+)或者(-),將示值調整到與標氣值相符調整完成后按一下ON/OFF鍵確認,標氣調二氧化碳精度完成,退出調校狀態,返回到實時檢測狀態。

18調二氧化碳報警值:

實時檢測狀態下,同時按下鍵和3秒,進入調校狀態,按四下(+)使箭頭閃爍並指向“CO2”, 按一下“ON/OFF鍵,顯示“設定CO2 ”, 按兩下(+)使箭頭閃爍並指向“報警點”項,按一下“ON/OFF鍵,顯示“設定CO2 /報警點  請輸入數值:0.00%”,按(+)或者(-),將讀值調整至報警點,調整完成后按一下ON/OFF鍵確認,調二氧化碳報警值完成,退出調校狀態,返回到實時檢測狀態。

19調二氧化碳恢復為出廠設置:

          實時檢測狀態下,同時按下鍵和3秒,進入調校狀態,按四下(+)使箭頭閃爍並指向“CO2”, 按一下“ON/OFF鍵,顯示“設定CO2 ”, 按一下(+)使箭頭閃爍並指向“標定”項,按一下“ON/OFF鍵,同時按下鍵和5秒,硫化氫的標定值恢復為出廠設置。退出調校狀態,返回到實時檢測狀態。

20、校準日期:

實時檢測狀態下,同時按下鍵和3秒,進入調校狀態。按(+)或者(-),選擇箭頭指向“日期”項,按一下“ON/OFF鍵。顯示“設定日期  請輸入數值  0000-00-00”, 此時年位加黑顯示,按(+)或者(-)調整年位,按一下“ON/OFF鍵確認年位同時切換至月位加黑,按(+)或者(-)調整月位,按一下“ON/OFF鍵確認月位同時切換至日位加黑,按(+)或者(-)調整日位,按一下“ON/OFF確定,日期調整完成。退出調校狀態,返回到實時檢測狀態。

21校準時間:

實時檢測狀態下,同時按下鍵和3秒,進入調校狀態。按(+)或者(-),選擇箭頭指向“時間”項,按一下“ON/OFF鍵。顯示“設定時間  請輸入數值  00:00”,此時小時位加黑顯示,按下 (+)或者(-),調整小時位,按一下“ON/OFF鍵確認同時切換至分鐘位加黑,按下 (+)或者(-),調整分鐘位,按一下“ON/OFF確定,時間調整完成。退出調校狀態,返回到實時檢測狀態。

22設置485地址和波特率:

實時檢測狀態下,同時按下鍵和3秒,進入調校狀態。按(+)或者(-),選擇箭頭指向“485”項,按一下“ON/OFF鍵。顯示“設定485  請輸入數值  地址:000  波特率:00.0Kb/S  ”,此時地址:“000“加黑顯示,按(+)或者(-)調整地址位按一下“ON/OFF鍵鍵確認同時切換至波特率位顯示加黑,。按(+)或者(-),調整波特率,按一下ON/OFF鍵確認,設置485完成,退出調校狀態,返回到實時檢測狀態。



常見故障與排除:見表2

表 2

序號

故障現象

原因分析

排除方法

1

無法開機

電池電壓過低或失效;

充電或更換電池;

電池接觸不良。

找出原因重新焊牢

2

報警時有聲無光

發光二極管坏。

更換發光二極管。

3

報警時有光無聲

蜂鳴器坏。

更換蜂鳴器。

4

連續工作不到9小時

電池充電不足;

重新充電;

電池老化。

更換電池。

5

分辨率下降

傳感器老化或中毒。

更換傳感器



六、注意事項

  1. 欠壓提示: 當電池電壓低於3.60V時,蜂鳴器週期性的發出“嘀、嘀”聲音提示。
  2. 關機保護: 當電池電壓低於3.50V時,則測定器自動關機,請充電后再使用。
  3. 當測定器沒有連接紅外甲烷/二氧化碳傳感器、或者紅外甲烷/二氧化碳傳感器跑負后,測定器LCD顯示屏的甲烷項或二氧化碳項顯示-0.00提示。
  4. 開關的按鍵按下時, 不報警時,測定器會發出相應的按鍵音。如按鍵按下無按鍵          音, 則表示按鍵失效。
  5. 在調校狀態下,當按鍵連續4分鐘沒有按下時,測定器退出調校狀態,返回到檢測狀態。

七、維護、修理和保管:

1請根據產品使用說明書對測定器進行操作和維護

2. 應定期對測定器進行標定。

3. 測定器進行維修或更換部件后,須對測定器進行重新標定后方可使用。

4. 測定器應由專業技術人員進行維護和修理。當出現故障時,請與生產廠商的售后維修部門聯繫。

5.請用測定器生產廠商提供的部件更換損坏的部件,以保証測定器的技術性能。

6.測定器工作一個月后,用軟毛刷輕輕清洗紅外甲烷/二氧化碳傳感器、氧氣傳感器、一氧化碳傳感器、硫化氫傳感器、溫濕度傳感器和殼體內主板表面的灰塵

7.測定器應存放在通風、乾燥、週圍無腐蝕性氣體和硅蒸氣的環境中。

8.測定器禁止浸入水中。如測定器不慎掉入水中,請立即把測定器關機斷電后擦乾放在陰涼處自然晾乾。

9.測定器在存儲時,應每月內對測定器充放電工作三個來回,以激活電池組,保持電池組的特性。

10.測定器嚴禁在危險場所開蓋。電池的充電必須在地面安全場所進行,嚴禁在煤礦井下對電池充電。

11.在用戶遵守測定器的保管、使用和運輸規定的情況下,從收到測定器之日起一年內,生產廠商免費為用戶維修測定器。

12.不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。



八、成套性

1、CD5多參數測定器                                         1台

2、充電器                                               1

3、皮套                                                     1

4、校驗罩                                                   1

5、CD5多參數測定器使用說明書                               1本

6、合格証                                 1



九、運輸、貯存

1、測定器可採用包括陸運、水運和空運在內的各種方式進行運輸,運輸中須防止劇烈衝撞、重壓及雨淋,防止與腐蝕品混裝。

2、測定器應貯存於乾燥、清潔、空氣流通,無腐蝕性氣體,無滴水和液體侵襲,空氣相對濕度不大於90%,溫度為(-4060)℃的倉庫中。

十、 開箱及檢查

打開包裝箱后根據《裝箱單》或本說明書第七條“成套性”檢查測定器配件是否齊全。

十一、 保修承諾

本產品保修期為12個月(載體催化元件除外),自發貨之日起計算。在此期間非人為原因損坏,本公司負責免費維修(不可抗拒因素除外,例如:自然災害、戰爭等)。

本公司保留對說明書內容進行修改而不另行通知的權利。















































地 址:西安市經濟技術開發區草灘生態產業園尚苑路3699

郵 編:710018

電 話:029-86260611

傳 真:029-86562529

E-mail: star@gokang.com

網 址:www.gokang.com
