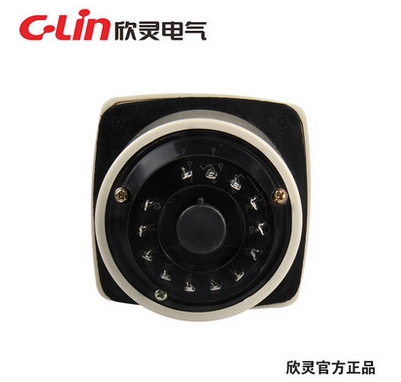

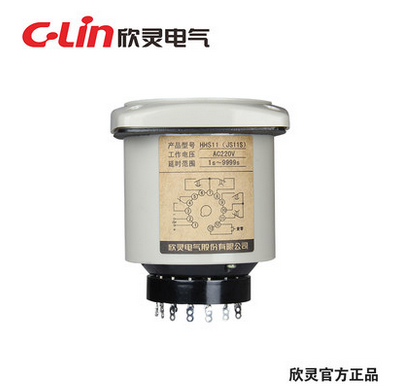

欣靈JS11S 數顯時間繼電器HHS11四位數1S-9999S AC220V
一、概述:
HHS11系列數顯和數字式時間繼電器(以下簡稱繼電器)屬通電延時型,適用於交流50Hz,額定工作電壓380v及以下或直流工作電壓24V的控制電路中作延時元件,按預置的時間接通或分斷電路。
二、技術參數:
三、使用說明:
1.按照繼電器外殼標籤上的接線圖,參考第七條舉例將產品接入控制電路中。
2.使用面板上的撥碼開關預置好延時時間,通電后設置的時間無效。
3.接通電源后,延時到預置時間,執行繼電器轉換,實現定時控制。
4.繼電器重複啟動間隔時間應大於等於0.5s。
5.復位功能:在任意時刻接通復位端子,繼電器恢復到初始狀態。
6.在強電場環境且復位連接導線較長時,請使用屏蔽導線。
7.復位端子切勿輸入電壓或接地,以免損坏產品。
四、電路舉例:
1.單相負載時,若負載阻性電流小於等於3A或感性電流小於等於0.5A時,繼電器直接控制,接線參考例1;若負載阻性電流大於3A或感性電流大於0.5A時,繼電器通過交流接觸器擴容,接線參考例2;三相負載時,交流接觸器和繼電器電源為AC220V時,接線參考例4.
2.示例繼電器所起的功能為:當接通電源時,負載或KM(交流接觸器)得電,經延時到預置值時,負載或KM(交流接觸器)失電。
注1:負載可為路燈或燈泡,可直接接在路燈或燈泡端口的兩根線上。
注2:KM為交流接觸器的線圈,A1、A2兩端可按例2、例3、例4接線。
注3:例3中的繼電器及KM的工作電源均為AC380V,應注意所選用產品的電壓等級。
