欣靈HHS5PF時間繼電器斷電延時1S-99S AC220V

欣靈HHS5PF時間繼電器斷電延時1S-99S AC220V
型號:HHS5PF
品牌:欣靈
原產地:中國
類別:電子、電力 / 電子元器件 / 繼電器、接觸器
標籤︰數字式時間繼電器 , 時間繼電器 , 欣靈繼電器
單價: ¥48.8 / 件
最少訂量:1 件

產品描述

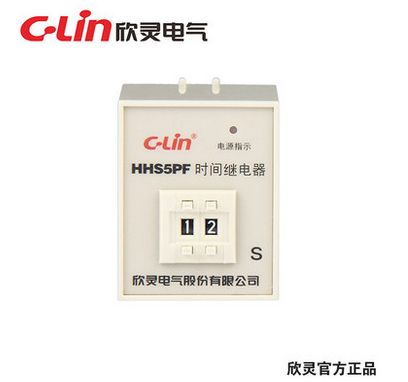

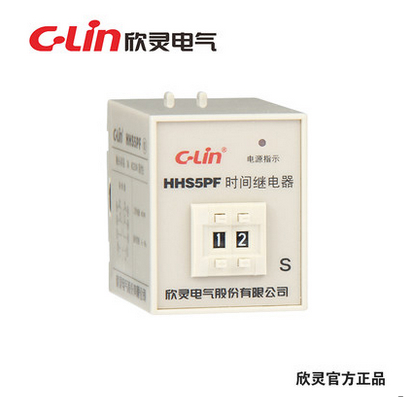

欣靈時間繼電器 HHS5PF 斷電延時1S-99S 數字式兩組轉換 AC220V
一、概述:
HHS5P系列數字式時間繼電器(以下簡稱繼電器)適用於交流50Hz、工作電壓380V及以下或直流工作電壓24V的控制電路中作延時元件,按預定的時間接通或分斷電路。
該繼電器為數字撥碼設置,完全取代ST3P、AH2、AH3系列產品,同時解決ST3P、AH2、AH3系列產品電位器調節非線性的缺陷,可廣氾應用在自動化控制電路中作延時控制之用。

二、主要技術數據:

三、使用說明:
1.按照繼電器罩殼標籤上的接線圖,參考第八條電路舉例將產品接入控制電路中。
2.調整撥碼開關,預制好延時時間,接通電源,繼電器開始按第三條對應工作時序運行。
3.HHS5PF通電時間應大於等於2s。
4.HHS5PK信號控制端(3、4)閉合時應大於50ms,從控制端(3、4)斷開時刻起,繼電器開始延時,延時至預置時間,繼電器釋放,且控制端切勿輸入 電壓或接地,同時應避免同電力線絞合走線,以免損坏產品。
5.HHS5PA模式A、B可通過調節面板上的撥檔開關選擇,且應在產品通電前設置好延時時間及A、B模式。
6.HHS5PY星三角轉換延時時間為70ms。

四、電路舉例說明:
1.單相負載時,若負載阻性電流小於等於3A或感性電流小於等於0.5A,繼電器直接控制,接線參考例1;若負載阻性電流大於3A或感性電流大於0.5A,繼電器通過交流接觸器擴容,接線參考例2;三相負載時,交流接觸器和繼電器電源為AC380V,接線參考例3;交流接觸器和繼電器電源為AC220V時,接線參考例4.
2.示例繼電器所起的功能為:當接通電源時,負載或KM(交流接觸器)得電,經延時到預置值時,負載或KM(交流接觸器失電或斷開。
注1:負載可為路燈或燈泡,可直接接在路燈或燈泡端口的兩根線上(如圖1)。
注2:KM為交流接觸器的線圈,A1、A2兩端可按例2、例3、例4接。
注3:例3中的時間繼電器及KM的工作電源均為AC380V,應注意所選用產品的電壓等級。

欣靈HHS5PF時間繼電器斷電延時1S-99S AC220V 1欣靈HHS5PF時間繼電器斷電延時1S-99S AC220V 2欣靈HHS5PF時間繼電器斷電延時1S-99S AC220V 3欣靈HHS5PF時間繼電器斷電延時1S-99S AC220V 4
