型號: | KBE-1009A |
---|---|
品牌: | 自主品牌 |
原產地: | 中國 |
類別: | 辦公、教育 / 教學用具、器材 |
標籤︰ | 電工電子實訓設備 , 自動控制實訓裝置 , 口交通燈實物模型 |
單價: |
-
|
最少訂量: | - |

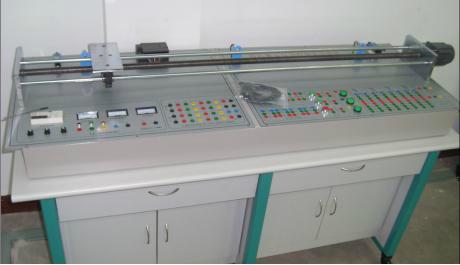

KBE-1009A循環搬運自動控制實訓裝置
5.1 實訓裝置的功能
5.1.1 循環小車定位控制
5.1.2 PLC高級指令功能應用
5.1.3 交流電機控制實訓
5.1.4 指向顯示、報警控制
5.1.5 加減速控制
5.1.6 正反運動控制
5.2 實訓裝置的配置
5.2.1 循環小車實訓裝置的配置:
5.2.1.1 驅動電源、繼電控制和驅動電機
5.2.1.2 運行機構:有效行程為1500mm
5.2.1.3 位置反饋傳感器:微動開關 3只,作為反饋循環小車運動的位置檢測
5.2.1.4 控制面板:包括啟、停按鈕;急停開關;復位開關;運行、報警指示燈等
5.2.2 實訓裝置的詳細配置:
序號 |
名稱 |
數量 |
備註 |
1 |
鋼、鋁合金安裝架 |
1塊 |
1330×560×145mm |
2 |
驅動電機 |
1台 |
|
3 |
開關電源 |
1台 |
|
4 |
繼電器 |
2只 |
|
5 |
拖動機構 |
1套 |
|
6 |
微動開關 |
3個 |
|
7 |
循環小車 |
1個 |
|
8 |
電源插座 |
1個 |
|
9 |
面板 |
1個 |
|
10 |
輸入、輸出安全插頭 |
10只 |
|
5.3 實訓裝置的技術參數
5.3.1 電源:單相220 VAC±10% 50 Hz
5.3.2 外形尺寸:長(mm)×寬(mm)×高(mm)=1330×560×145
5.3.3 整機容量:≤0.3 kVA
5.3.4 安全保護措施:採用強弱電分開的設計方式,避免設備損坏;具有接地保護、漏電保護功能,安全性符合相關的國標標準
5.3.5 溫度:―10℃~50℃
5.3.6 環境濕度:≤90%(40℃)
