FP-102LA立式暗裝風機盤管

型號：	FP-102LA
品牌：	鑫澤
原產地：	中國
類別：	工業設備 / 通用機械 / 風機、排風設備
標籤︰	風機盤管 , 立式暗裝風機盤管
單價：	¥200 / 台
最少訂量：	100000 台

發送查詢

產品描述

產品名稱：立式暗裝風機盤管
產品編號：FP-LA
詳細說明：

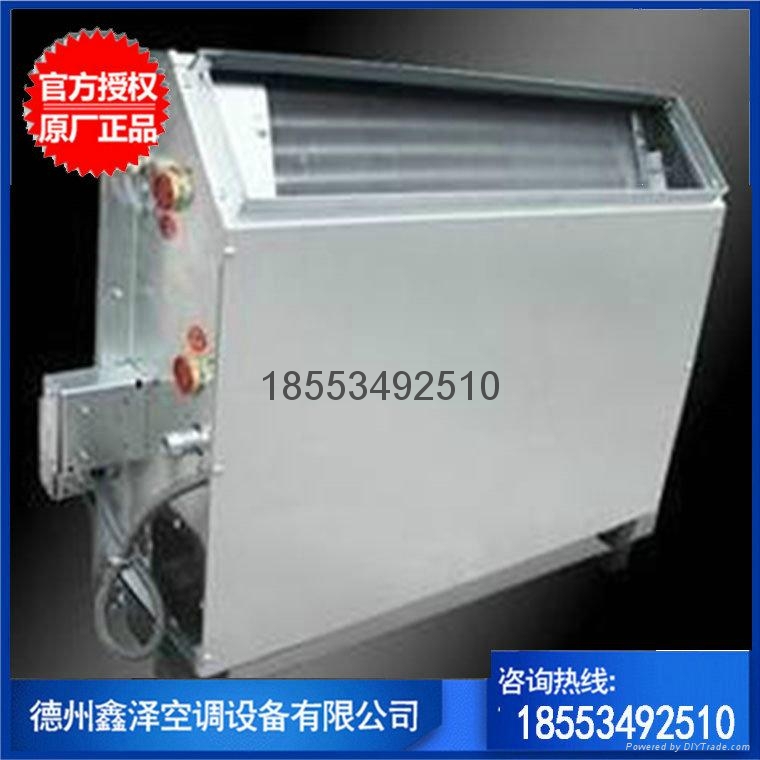

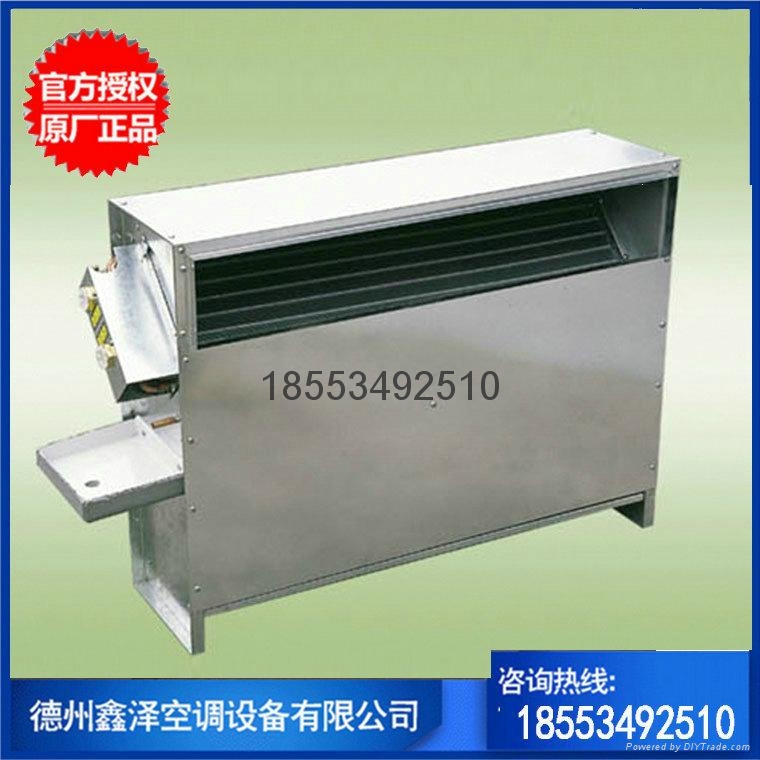

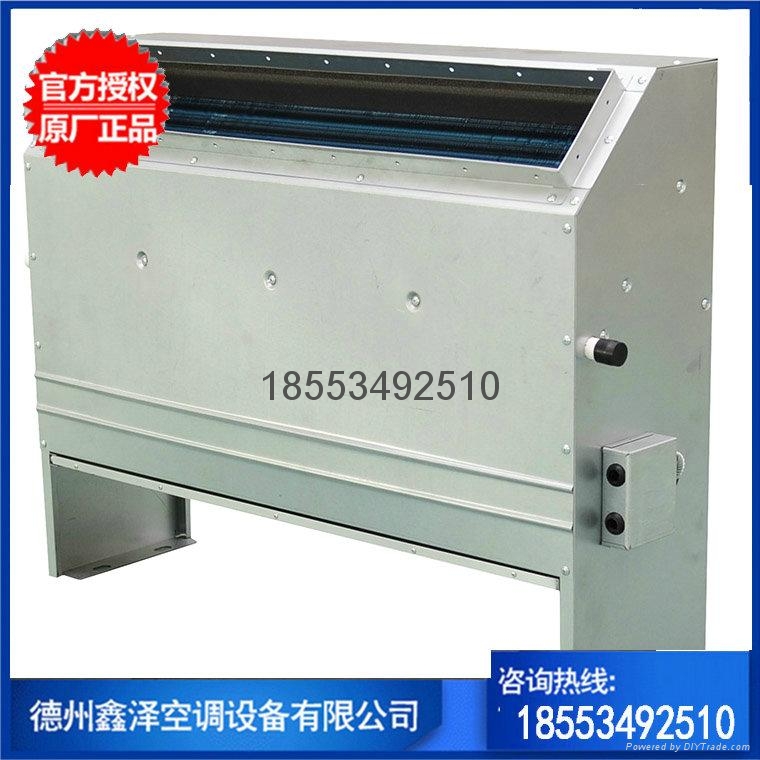

立式暗裝風機盤管

風機盤管機組主要由離心風機、盤管換熱器等構成，是中央空調系統的末端裝置，立式暗裝風機盤管廣氾應用於賓館、飯店、工廠、醫院、展覽館、商場以及辦公大樓等多房間或大空間工業和民用建築的空調場合，以滿足降溫、去濕、采暖等要求。為人們創造一個清新、寧靜、四季如春的工作和生活環境。
FP-LA立式暗裝風機盤管，此機型機身較薄，不占用有效空間，厚度僅有230mm，可佈置于窗下、牆內或有裝飾板的凹口內，有上出風和前出風兩種形式，立式暗裝風機盤管適用於會議室、大廳或體育館等場所。

立式暗裝風機盤管機組性能參數（GB/T19232-2003）

型號性能			FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
額定風量m³/h		H	340	510	680	850	1020	1360	1700	2040	2380
		M	260	390	510	640	770	1020	1280	1530	1790
		L	170	260	340	430	510	680	850	1020	1190
額定冷量KW Kcal/h		H	1.98	2.8	3.87	4.58	5.42	7.38	9.08	11.1	12.9
額定冷量KW Kcal/h		H	1702	2408	3328	3938	4661	6346	7808	9546	11094
額定熱量KW Kcal/h		H	3.39	4.5	6.35	7.45	9.22	12.4	16.3	19.5	20.2
額定熱量KW Kcal/h		H	2915	3870	5460	6407	7930	10665	14020	16770	17370
輸入功率 W	12Pa	H	34	46	55	70	87	117	140	181	223
	30Pa	H	42	56	70	81	101	149	165	202	241
	50Pa	H	46	65	82	89	109	163	201	228	286
噪聲 dB（A）	12Pa	H	36	38	38	40	43	45	46	47	48
	30Pa	H	38	39	42	44	45	46	47	49	51
	50Pa	H	40	41	43	45	47	48	50	53	54
水量 Kg/h			350	510	680	800	980	1280	1600	1920	2230
水壓損失 KPa			6	10	17	21	31	15	18	21	26
風機數量			1	2				3	4
重量Kg	WA		17	18	19	22	26	39	43	49	52
重量Kg	帶回風箱		20	22	23	27	30	44	48	54	58
進出水接管			3/4‘’內螺紋
凝結水管			3/4‘’外螺紋
電源			220V/50Hz
備註			1、供冷量工況參數：進口空氣干球溫度27℃，濕球溫度19.5℃，進水溫度7℃，水溫差5℃。 2、供熱量工況參數：進口空氣干球溫度21℃，進水溫度60℃，熱水流量同供冷工況。 3、機組經2.0MPa耐壓試驗，允許最大工作壓力1.6MPa。 4、另有四管制（一加二、而加二、三加一）機組。

特別推出：轉換型風機盤管，將高靜壓型和低靜壓型集於一台機組上，通過紅白兩端子插接轉換，極為方便。

立式暗裝風機盤管外形尺寸圖：
立式暗装风机盘管结构尺寸图

立式暗裝風機盤管外形尺寸表：

型號尺寸	FP-34LA	FP-51LA	FP-68LA	FP-85LA	FP-102LA	FP-136LA	FP-170LA	FP-204LA	FP-238LA
A	640	790	870	990	1110	1410	1570	1750	1890
B	470	620	700	820	940	1240	1400	1580	1720
C	510	660	740	860	980	1280	1440	1620	1760
