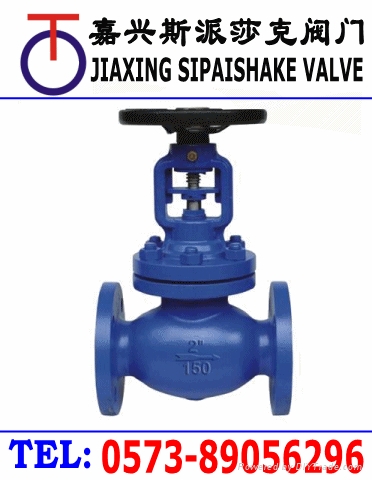

WJ41H美標波紋管截止閥
| 型號： | WJ41H |
|---|---|
| 品牌： | 斯派莎克 |
| 原產地： | 中國 |
| 類別： | 工業設備 / 機械五金 / 閥門 |
| 標籤︰ | 美標波紋管截止閥 |
| 單價： |
-
|
| 最少訂量： | 1 件 |
產品描述
WJ41H美標波紋管截止閥產品結構特點
美標波紋管截止閥適用於公稱壓力CLASS150-900LBS,工作溫度-29～350℃的石油、化工、製藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
WJ41H美標波紋管截止閥主要零部件材質
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
ASTMA216-WCBASTMA217-WC1、WC6、WC9、C5ASTMA351-CF8、CF8M、CF3、CF3M |
|
2 |
閥瓣 |
ASTMA182-Gr.F6aASTMA182-F22ASTMA182-F304、F316、F321、F304L、F316L |
|
3 |
對開圓環 |
ASTMA182-Gr.F6aASTMA182-F22ASTMA182-F304、F316、F321、F304L、F316L |
|
4 |
閥瓣蓋 |
ASTMA182-Gr.F6aASTMA182-F22ASTMA182-F304、F316、F321、F304L、F316L |
|
5 |
閥杆 |
ASTMA182-Gr.F6aASTMA182-F22ASTMA182-F304、F316、F321、F304L、F316L |
|
6 |
墊片 |
柔性石墨+不鏽鋼 |
|
7 |
閥蓋 |
ASTMA216-WCBASTMA217-WC1、WC6、WC9、C5ASTMA351-CF8、CF8M、CF3、CF3M |
|
8 |
波紋管組件 |
ASTMA182-F304、F316、F321、F304L、F316L |
|
9 |
填料 |
柔性石墨 |
|
10 |
填料壓蓋 |
ASTMA216-WCBASTMA217-WC1、WC6、WC9、C5ASTMA351-CF8、CF8M、CF3、CF3M |
|
11 |
閥杆螺母 |
銅合金 |
|
12 |
手輪 |
ASTMA536Gr.60-40-18、A216-WCB |
|
13 |
定位片 |
45、WCB、304、316、304L、316L |
|
14 |
雙頭螺栓 |
ASTMA193-B7、A320-B8、A193-B8M |
|
15 |
六角螺母 |
ASTMA194-2H、A194-8、A194-8M |
WJ41H美標波紋管截止閥產品性能規範
|
公稱壓力（LB） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
|
150 |
3.0 |
2.2 |
≤350℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
WJ41H美標波紋管截止閥技術規範
|
結構形式 |
BB-BG-OS&Y |
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
ASMEB16.10、BS1873 |
|
結構長度 |
ASMEB16.10 |
|
連接法蘭 |
ASMEB16.5 |
|
試驗和檢驗 |
API598 |
WJ41H美標波紋管截止閥主要尺寸:
|
型號 |
YDAWJ41-150LB |
|||||||||||||||
|
壓力等級 |
150LB |
|||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
|
|
H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
698 |
762 |
876 |
990 |
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
|
|
重量（kg） |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
200 |
300 |
390 |
610 |
|
|
型號 |
YDAWJ41-300LB |
|||||||||||||||
|
壓力等級 |
300LB |
|||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
L |
152 |
178 |
203 |
215 |
229 |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
|
|
H |
241 |
241 |
283 |
320 |
322 |
399 |
438 |
450 |
584 |
610 |
660 |
762 |
850 |
1085 |
1187 |
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
|
|
重量（kg） |
4 |
7 |
10 |
15 |
20 |
25 |
30 |
52 |
88 |
115 |
160 |
259 |
420 |
595 |
876
|
|
