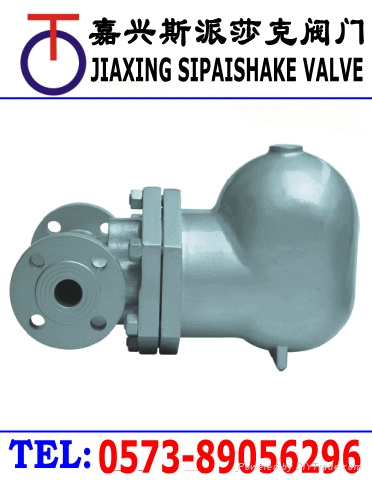

SF-WF槓桿浮球式(臥式)疏水閥

型號：	SF-WF
品牌：	斯派莎克
原產地：	中國
類別：	工業設備 / 機械五金 / 閥門
標籤︰	(臥式)疏水閥
單價：	-
最少訂量：	1 件

發送查詢

產品描述

SF-WF槓桿浮球式(臥式)疏水閥介紹
用途及使用範圍
SF-WF槓桿浮球式疏水閥(臥式)廣氾用於石油化工、冶金、造紙、食品等工業蒸汽設備，乾燥及各種大型熱交換器等，特別適用於凝結水特大排量工作場合。

結構特點及工作原理
1、採用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、採用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
主要零部件材料表

零部件名稱	材料
閥體、閥蓋	WCB、WC6
浮球	不鏽鋼
雙閥座	不鏽鋼
控制架	不鏽鋼

技術參數表

產品型號	公稱通徑 DN（mm）	連接方式	使用壓力（MPa）	溫度（℃）	外形尺寸（mm）					參數重量（kg）
產品型號	公稱通徑 DN（mm）	連接方式	使用壓力（MPa）	溫度（℃）	L	L1	H	H1	W	參數重量（kg）
SF-15/20/25WF	15/20/25	法蘭	0~0.6/0~1.0	260	310	198	230	135		13
SF-40/50WF	40/50	法蘭	0~0.6/0~1.0	260	360	198	295	170
S41H-50L	50	法蘭（垂直式）	0~1.0	260	320	160		250	160
S41H-50W	50	法蘭	0.01~1.0	260	270	160		250	324
GM-25 GSB2-10、20	25~50	法蘭	0.01~1.0 0.01~2.0	425	220	310	125	95		21
GM6 GSB6-10、20	40~80	法蘭	0.01~1.0 0.01~2.0	425	270	440	345	125		52
GM8 GSB8-10、20	80~100	法蘭	0.01~1.0 0.01~2.0	425	350	550	460	170		125
