1　產品簡介：

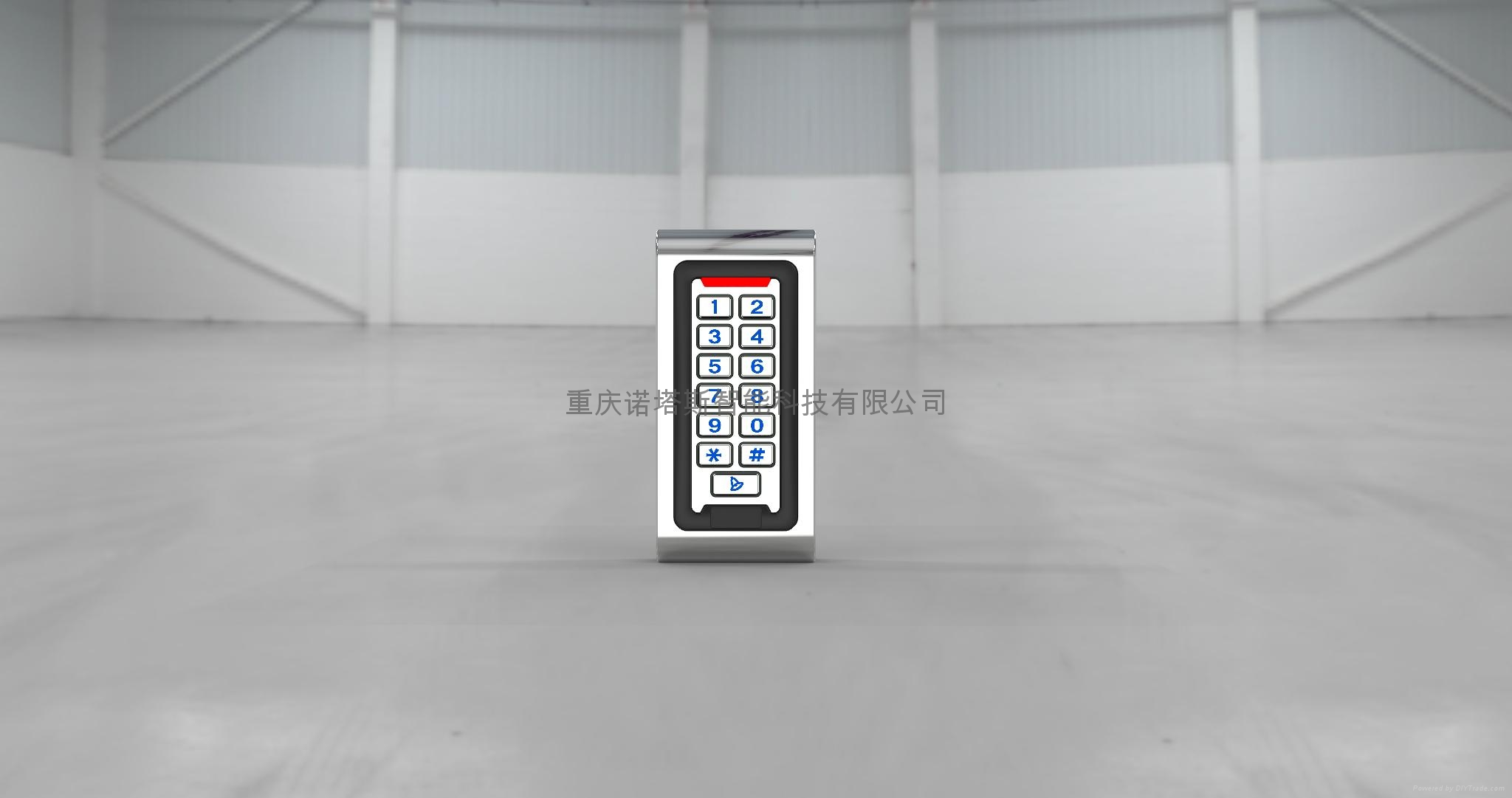

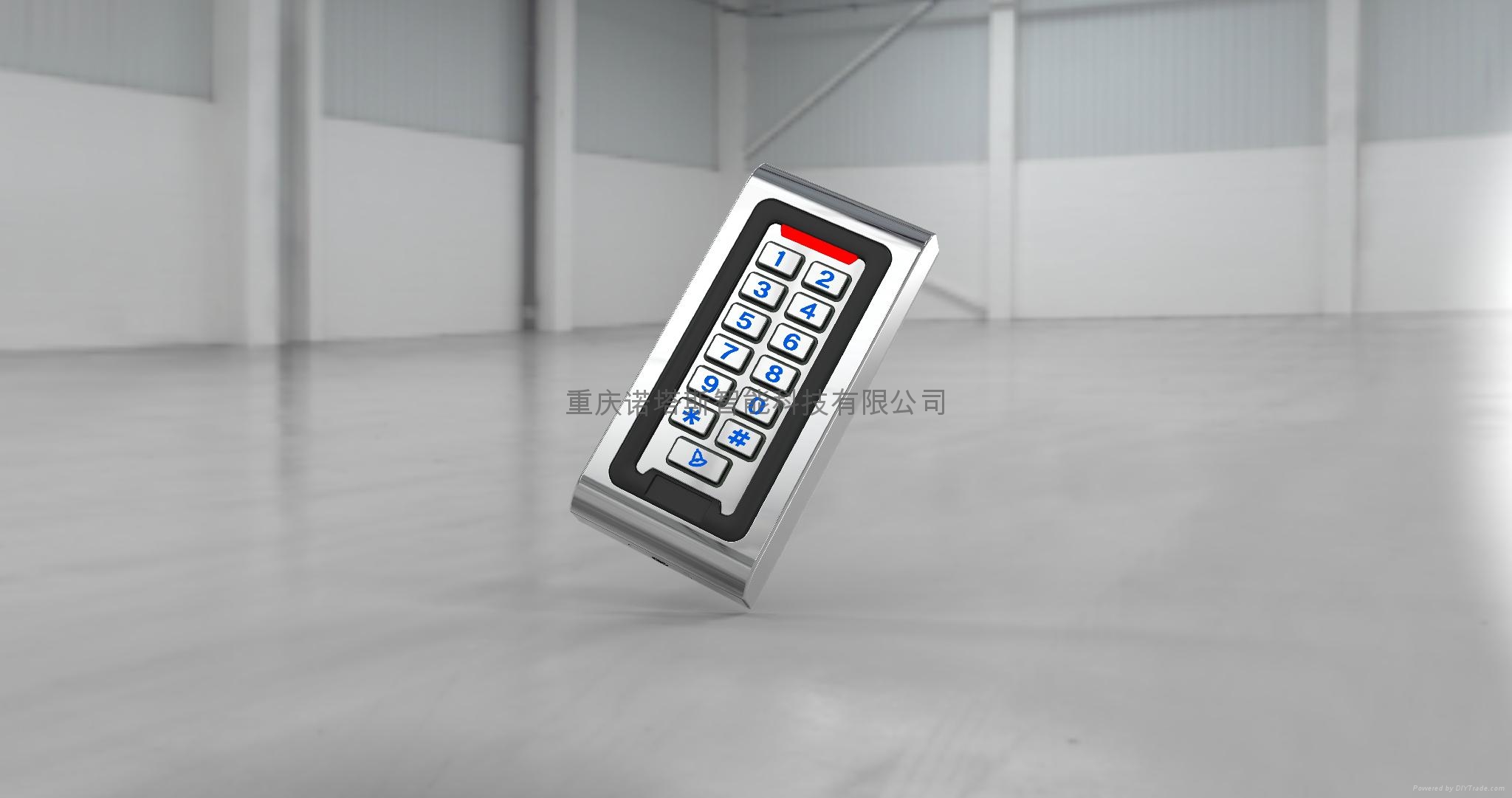

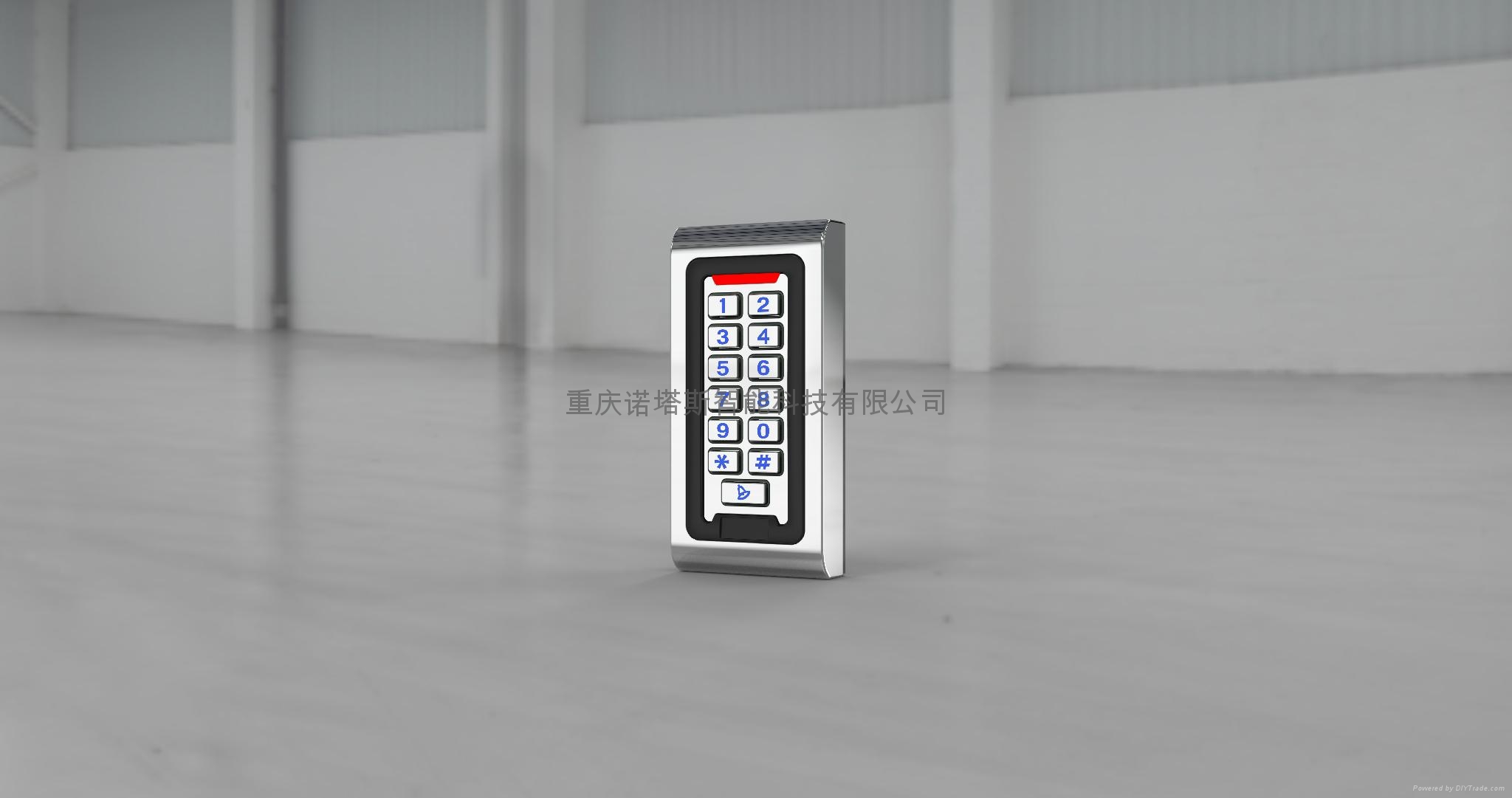

本產品為非接觸式感應卡金屬密碼門禁一體機，根據型號不同分別支持EM、MIFARE兩種感應卡，是目前最先進的單門門禁控制器之一。它採用獨特的金屬外殼設計，靈巧的鍵盤面板操作，內置高檔微處理器，抗干擾能力強，安全性和可靠性極高，可為2000個用戶提供強大的安全保障。它具有超低功耗、夜光鍵盤、獨立密碼、韋根輸出、輸出短路保護、門磁報警、防拆報警、開門按鈕、門鈴接口、安全級別設置等強大功能，使用非常方便，可廣氾應用於家庭、辦公室、住宅小區及其它公共場所。



2　功能特點：

  超低功耗：待機電流小於30mA。

  夜光鍵盤：夜晚也能操作鍵盤。

  用戶容量大：支持2000個用戶。

  獨立密碼：可使用與卡無關的密碼開門。

  用戶修改密碼：用戶可自行修改開門密碼。

  搜索速度快：刷卡至開門時間小於0.1S。

輸出短路保護：電鎖或報警輸出短路時100μS內自動關閉輸出。

  韋根輸出：帶有維根輸出接口，能輸出Wg26卡號。

  可用鍵盤刪除卡號：卡丟失后可用鍵盤刪除該卡，徹底消除安全隱患。

防拆報警：非法拆機后內置蜂鳴器發出報警音。

  有門鈴按鍵和接口：按鍵與電路隔離，可外接任何門鈴。



• 技術參數

工作電壓：DC12V

靜態電流：≤30mA

讀卡距離：3～6cm

存儲容量：2000個用戶

環境溫度：-35℃～60℃

環境濕度：10%～90%

電鎖輸出：≤3A

報警輸出：≤20A

輸出短路保護時間：≤100μS

開門時間：0～99秒（可調）

外形尺寸：118 *56*20mm



• 管理員操作

恢復出廠設置：

機器斷開電源，按下#鍵不鬆開手，然後通電，機器“嘀嘀”兩聲后鬆手。即為機器初始化成功。

注：恢復出廠設置不會刪除用戶資料。



進入管理員操作狀態:

按  *   管理員密碼   #  。管理員默認密碼為999999。

4.1　修改管理員密碼：

按  0   新密碼 #   重複新密碼 #

注：管理員密碼為6～8位任意數字，請妥善保管好。

4.2　添加用戶：

4.2.1　連續增加卡：

按  1    讀卡  ， 讀卡  ，…  #  。

4.2.2　指定卡號增加：

按  1    8位卡號 #  ， 8位卡號 #  ，…  #  。

注：自動增加時，用戶ID號由本機自動產生，範圍是1～2000，並從小到大搜索。

4.2.3　指定ID號刷卡增加：

按  1  ID號 #   讀卡  ， ID號 #    讀卡  ，…  #  。

4.2.4　指定ID號和卡號增加：

按  1  ID號 #   8位卡號 #  ， ID號 #   8位卡號 #  ，…  #  。

注：輸入ID號位數為1-4位，範圍是1～2000，如1，01，001，0001都表示ID號1。

添加卡用戶會自動產生一個默認密碼“1234”，但此密碼不能開門，僅作為用戶修改密碼用。

4.2.5單獨密碼添加：

按  1   ID號 # 密碼 #  …  # 。按兩次*鍵退出編程。在紅燈閃爍時輸入四位密碼#鍵方可開門。

注：ID號範圍1-2000之間的任意數字，如 8， 88， 888 適用於無卡用戶，密碼與卡無關聯，輸入密碼為4位，但不得為“1234”

4.3　刪除用戶：

4.3.1　刷卡刪除：

按  2   讀卡   讀卡  …  # 。

4.3.2　指定卡號刪除：

按  2   8位卡號 #   8位卡號 #  …  #  。

4.3.3　指定ID號刪除：

按  2   ID號 #  ID號 #  …  #  。

4.3.4　全部刪除：

按  20000   #  。



4.4　開門方式設置：

4.4.1　卡開門：

    按  3   0   # 。

4.4.2　卡+密碼開門：

按  3   1   # 。

4.4.3　卡或密碼開門：（出廠默認）

按  3   2   #  。



4.5　開鎖時間設置：

按  4   0～99   #  。

注：開鎖時間範圍“0～99秒”，出廠默認為5秒。



4.6　報警時間設置：

按  5   0～3   #  。

注：報警時間範圍“0～3分鐘”，出廠默認為1分鐘。



4.7　門磁報警功能設置：

4.7.1　屏蔽該功能（出廠默認）：

按  6   0   #  。

4.7.2　開啟該功能：

按  6   1   #  。

開啟該功能后，分兩種情況：

4.7.2.1　如果正常開門沒關，1分鐘后，內置蜂嗚器發報警音提示，門關上或1分鐘后自動關閉。

4.7.2.2　如果正常開鎖20秒后開門，或門被強行打開，外置報警器及內置蜂嗚器同時報警。



4.8　安全模式設置:

4.8.1　正常模式（出廠默認）：

按  7   0   #  。

4.8.2　鎖死模式：

按  7   1   #  。

表示在十分鐘之內，連續刷無效卡或輸入錯誤密碼十次，系統將會鎖死十分鐘。

4.8.3　報警模式：

按  7   2   #  。

表示在十分鐘之內，連續刷無效卡或輸入錯誤密碼十次，外置報警器及內置蜂嗚器同時報警。



5　用戶操作

5.1　用戶用卡修改密碼：

按  *   讀卡   舊密碼   #   新密碼   #  重複新密碼   #   。

5.2　用戶用ID號修改密碼：

按  *   ID號   #  舊密碼   #   新密碼   #  重複新密碼   #   。

注：適用於有卡或無卡用戶，如果用戶密碼為“1234”，必須用卡修改。

5.3　刷卡開門：

 讀卡 ，有效即開門。

5.4　密碼開門：

按　用戶密碼  #  ，密碼正確即開門。

5.5  卡+密碼開門：

讀卡  用戶密碼  #  ，卡和密碼都正確即開門。



6　解除報警操作

6.1　外置報警器及內置蜂嗚器同時報警

刷　有效卡　或按　管理員密碼　#  ，即可解除報警。

6.2　關門報警提示

關門，或刷　有效卡，或　輸入管理員密碼　#  ，即可解除報警。

7　聲光指示。

操作狀態	紅燈	綠燈	蜂鳴器	備註
待機	慢閃	滅
按鍵			嘀
成功	滅	亮	嘀－
失敗			嘀嘀嘀
進入編程	亮	滅	嘀－	指示燈為橙色
設置狀態	亮	亮
退出編程	慢閃	滅	嘀－
開鎖	滅	亮	嘀－
報警	快閃	滅	報警音



8　安裝方法、引出線說明及接線圖

8.1　安裝方法

8.1.1　在牆上按機器底殼的孔徑尺寸打好孔或裝好配線盒。

       用所配備的螺釘固定好底殼到配線盒或牆上。





8.1.2　把引出線從底殼的出線孔穿出，連接需要的線。不用的線請用絕緣膠布隔離開再包好，以防短路。

8.1.3  接完線，安裝前殼到底殼上，最後旋緊螺釘固定好前殼和底蓋。



• 引出線說明

線序	標識	顏色	功能描述
1	BELL_A	粉	門鈴按鈕一端
2	BELL_B	粉	門鈴按鈕另一端
3	D0	綠	韋根輸出線D0
4	D1	白	韋根輸出線D1
5	ALARM	灰	報警器負極（報警器正極應接+12V）
6	OPEN	黃	出門按鈕一端（出門按鈕另一端應接GND）
7	D_IN	棕	門磁開關一端（門磁開關另一端應接GND）
8	DC12V	紅	DC12V
9	GND	黑	GND
10	NO	藍	繼電器常開端（應接陽體鎖正極）
11	COM	紫	繼電器公共端，應接電源地線
12	NC	橙	繼電器常閉端（應接陰體鎖正極）





8.3接線圖

8．3．1普通電源接線圖



                       普通電源接線圖

8．3．2門禁專用電源接線圖



                    門禁專用電源接線圖





8．3．3讀卡器接線圖



                                  讀卡器接線圖



• 包裝清單

名稱	型號/規格	數量	備註
金屬密碼門禁一體機	S601EM	1
說明書	S601EM	1
自攻螺絲	Φ4mm×28 mm	2	用於安裝固定
膠塞	Φ6mm×30 mm	2	用於安裝固定
星形螺絲刀	Φ20mm×60mm	1	專用
星形螺絲	Φ3mm×6mm	1	用於前蓋與后蓋之間的固定
二極管	1N4007	1



溫馨提示：

* 請不要私自修理機器，如有問題，請返回廠家維修。

* 在安裝在牆上之前，如果要打孔，請仔細檢查暗線或線管，防止鑽孔時鑽斷暗線等引來不必要的麻煩。在鑽孔或固定線夾的時候要使用安全眼鏡。

* 如果產品升級，說明書將有可能有所不同，恕不另行通知。
