門禁機金屬防水夜光鍵盤可外接短路保護

門禁機金屬防水夜光鍵盤可外接短路保護
型號:L6EM-W
品牌:諾塔斯智能
原產地:-
類別:電子、電力 / 其它電力、電子
標籤︰門禁機金屬防破坏 , 門磁報警門禁 , 門禁夜光可視鍵盤
單價: ¥218 / 件
最少訂量:10 件
發送查詢
点击这里给我发消息

產品描述

1 產品簡介:

本產品為非接觸式感應卡金屬密碼門禁一體機,支持EM感應卡,是目前最先進的單門門禁控制器之一。它採用獨特的金屬外殼設計,靈巧的鍵盤面板操作,內置高檔微處理器,抗干擾能力強,安全性和可靠性極高,可為2000個用戶提供強大的安全保障。它具有超低功耗、夜光鍵盤、獨立密碼、韋根輸出、輸出短路保護、門磁報警、防拆報警、開門按鈕、門鈴接口、安全級別設置等強大功能,使用非常方便,可廣氾應用於家庭、辦公室、住宅小區及其它公共場所。



2 功能特點:

  超低功耗:待機電流小於30mA。

  夜光鍵盤:夜晚也能操作鍵盤。

  用戶容量大:支持2000個用戶。

  獨立密碼:可使用與卡無關的密碼開門。

  用戶修改密碼:用戶可自行修改開門密碼。

  搜索速度快:刷卡至開門時間小於0.1S。

輸出短路保護:電鎖或報警輸出短路時100μS內自動關閉輸出。

  韋根輸出:帶有維根輸出接口,能輸出Wg26卡號。

  可用鍵盤刪除卡號:卡丟失后可用鍵盤刪除該卡,徹底消除安全隱患。

防拆報警:非法拆機后內置蜂鳴器發出報警音。

  有門鈴按鍵和接口:按鍵與電路隔離,可外接任何門鈴。



  • 技術參數

工作電壓:DC12V

靜態電流:30mA

讀卡距離:36cm

存儲容量:2000個用戶

環境溫度:-35℃~60

環境濕度:10%90%

電鎖輸出:≤3A

報警輸出:≤20A

輸出短路保護時間:100μS

開門時間:0~99秒(可調)

外形尺寸:86 *86*23mm



  • 管理員操作

恢復出廠設置:

機器斷開電源,按下#鍵不鬆開手,然後通電,機器“嘀嘀”兩聲后鬆手。即為機器初始化成功。

:恢復出廠設置不會刪除用戶資料。



進入管理員操作狀態:

 *   管理員密碼   #  管理員默認密碼為999999。

4.1 修改管理員密碼:

 0   新密碼 #   重複新密碼 #

注:管理員密碼為6~8位任意數字,請妥善保管好。

4.2 添加用戶:

4.2.1 連續增加卡:

 1    讀卡   讀卡    #

4.2.2 指定卡號增加:

 1    8位卡號 #   8位卡號 #    #

注:自動增加時,用戶ID號由本機自動產生,範圍是1~2000,並從小到大搜索。

4.2.3 指定ID號刷卡增加:

 1  ID號 #   讀卡   ID號 #    讀卡    #

4.2.4 指定ID號和卡號增加:

 1  ID號 #   8位卡號 #   ID號 #   8位卡號 #    #

注:輸入ID號位數為1-4位,範圍是1~2000,如1,01,001,0001都表示ID號1。

添加卡用戶會自動產生一個默認密碼“1234”,但此密碼不能開門,僅作為用戶修改密碼用。

4.2.5單獨密碼添加:

 1   ID號 # 密碼 #    # 。按兩次*鍵退出編程。在紅燈閃爍時輸入四位密碼#鍵方可開門。

注:ID號範圍1-2000之間的任意數字,如 8, 88, 888 適用於無卡用戶,密碼與卡無關聯,輸入密碼為4位,但不得為“1234”

4.3 刪除用戶:

4.3.1 刷卡刪除:

 2   讀卡   讀卡    #

4.3.2 指定卡號刪除:

 2   8位卡號 #   8位卡號 #    #

4.3.3 指定ID號刪除:

 2   ID號 #  ID號 #    #

4.3.4 全部刪除:

 20000   #



4.4 開門方式設置:

4.4.1 卡開門:

      3   0   #

4.4.2 卡+密碼開門:

 3   1   #

4.4.3 卡或密碼開門:(出廠默認)

 3   2   #



4.5 開鎖時間設置:

 4   0~99   #

注:開鎖時間範圍“0~99秒”,出廠默認為5秒。



4.6 報警時間設置:

 5   0~3   #

注:報警時間範圍“0~3分鐘”,出廠默認為1分鐘。



4.7 門磁報警功能設置:

4.7.1 屏蔽該功能(出廠默認):

 6   0   #

4.7.2 開啟該功能:

 6   1   #

開啟該功能后,分兩種情況:

4.7.2.1 如果正常開門沒關,1分鐘后,內置蜂嗚器發報警音提示,門關上或1分鐘后自動關閉。

4.7.2.2 如果正常開鎖20秒后開門,或門被強行打開,外置報警器及內置蜂嗚器同時報警。



4.8 安全模式設置:

4.8.1 正常模式(出廠默認):

 7   0   #

4.8.2 鎖死模式:

 7   1   #

表示在十分鐘之內,連續刷無效卡或輸入錯誤密碼十次,系統將會鎖死十分鐘。

4.8.3 報警模式:

 7   2   #

表示在十分鐘之內,連續刷無效卡或輸入錯誤密碼十次,外置報警器及內置蜂嗚器同時報警。



5 用戶操作

5.1 用戶用卡修改密碼:

 *   讀卡   舊密碼   #   新密碼   #  重複新密碼   #

5.2 用戶用ID號修改密碼:

 *   ID號   #  舊密碼   #   新密碼   #  重複新密碼   #

注:適用於有卡或無卡用戶,如果用戶密碼為“1234”,必須用卡修改。

5.3 刷卡開門:

 讀卡 ,有效即開門。

5.4 密碼開門:

按 用戶密碼  #  ,密碼正確即開門。

5.5  +密碼開門:

讀卡  用戶密碼  #  ,卡和密碼都正確即開門。



6 解除報警操作

6.1 外置報警器及內置蜂嗚器同時報警

刷 有效卡 或按 管理員密碼 #  ,即可解除報警。

6.2 關門報警提示

關門,或刷 有效卡,或 輸入管理員密碼 #  ,即可解除報警。

7 聲光指示。

操作狀態

紅燈

綠燈

蜂鳴器

備註

待機

慢閃





按鍵







成功

嘀-



失敗





嘀嘀嘀



進入編程

嘀-

指示燈為橙色

設置狀態





退出編程

慢閃

嘀-



開鎖

嘀-



報警

快閃

報警音





8 安裝方法、引出線說明及接線圖

8.1 安裝方法

8.1.1 在牆上按機器底殼的孔徑尺寸打好孔或裝好配線盒。

       用所配備的螺釘固定好底殼到配線盒或牆上。





8.1.2 把引出線從底殼的出線孔穿出,連接需要的線。不用的線請用絕緣膠布隔離開再包好,以防短路。

8.1.3  接完線,安裝前殼到底殼上,最後旋緊螺釘固定好前殼和底蓋。



  • 引出線說明

線序

標識

顏色

功能描述

1

BELL_A

門鈴按鈕一端

2

BELL_B

門鈴按鈕另一端

3

D0

韋根輸出線D0

4

D1

韋根輸出線D1

5

ALARM

報警器負極(報警器正極應接+12V

6

OPEN

出門按鈕一端(出門按鈕另一端應接GND

7

D_IN

門磁開關一端(門磁開關另一端應接GND

8

DC12V

DC12V

9

GND

GND

10

NO

繼電器常開端(應接陽體鎖正極)

11

COM

繼電器公共端,應接電源地線

12

NC

繼電器常閉端(應接陰體鎖正極)





8.3接線圖

8.3.1普通電源接線圖



                       普通電源接線圖

8.3.2門禁專用電源接線圖



                    門禁專用電源接線圖





8.3.3讀卡器接線圖



                                  讀卡器接線圖



  • 包裝清單

名稱

型號/規格

數量

備註

金屬密碼門禁一體機

K6EM

1



說明書

K6EM

1



自攻螺絲

Φ4mm×28 mm

2

用於安裝固定

膠塞

Φ6mm×30 mm

2

用於安裝固定

星形螺絲刀

Φ20mm×60mm

1

專用

星形螺絲

Φ3mm×6mm

1

用於前蓋與后蓋之間的固定

二極管

1N4007

1





溫馨提示:

* 請不要私自修理機器,如有問題,請返回廠家維修。

* 在安裝在牆上之前,如果要打孔,請仔細檢查暗線或線管,防止鑽孔時鑽斷暗線等引來不必要的麻煩。在鑽孔或固定線夾的時候要使用安全眼鏡。

* 如果產品升級,說明書將有可能有所不同,恕不另行通知。

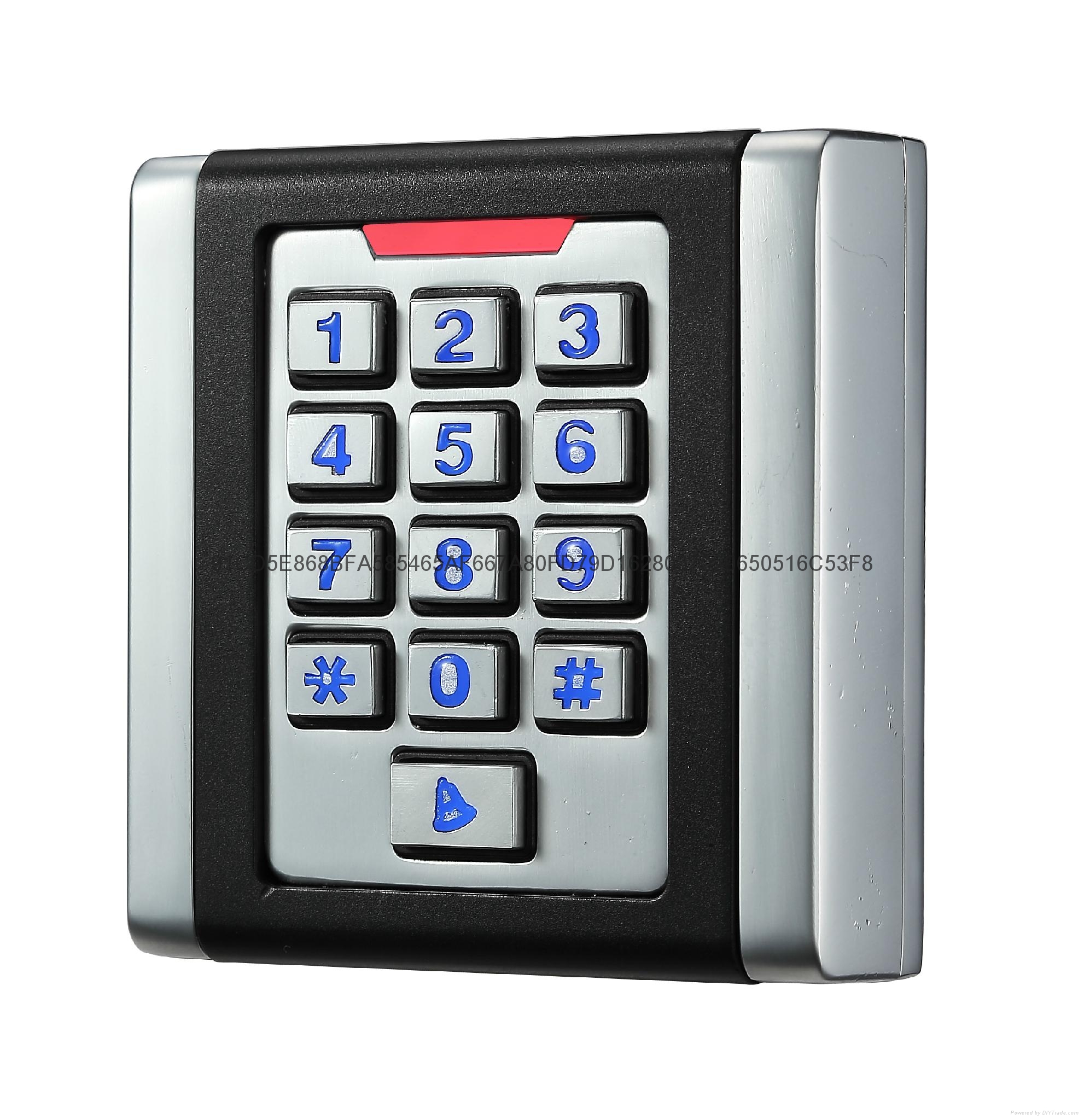

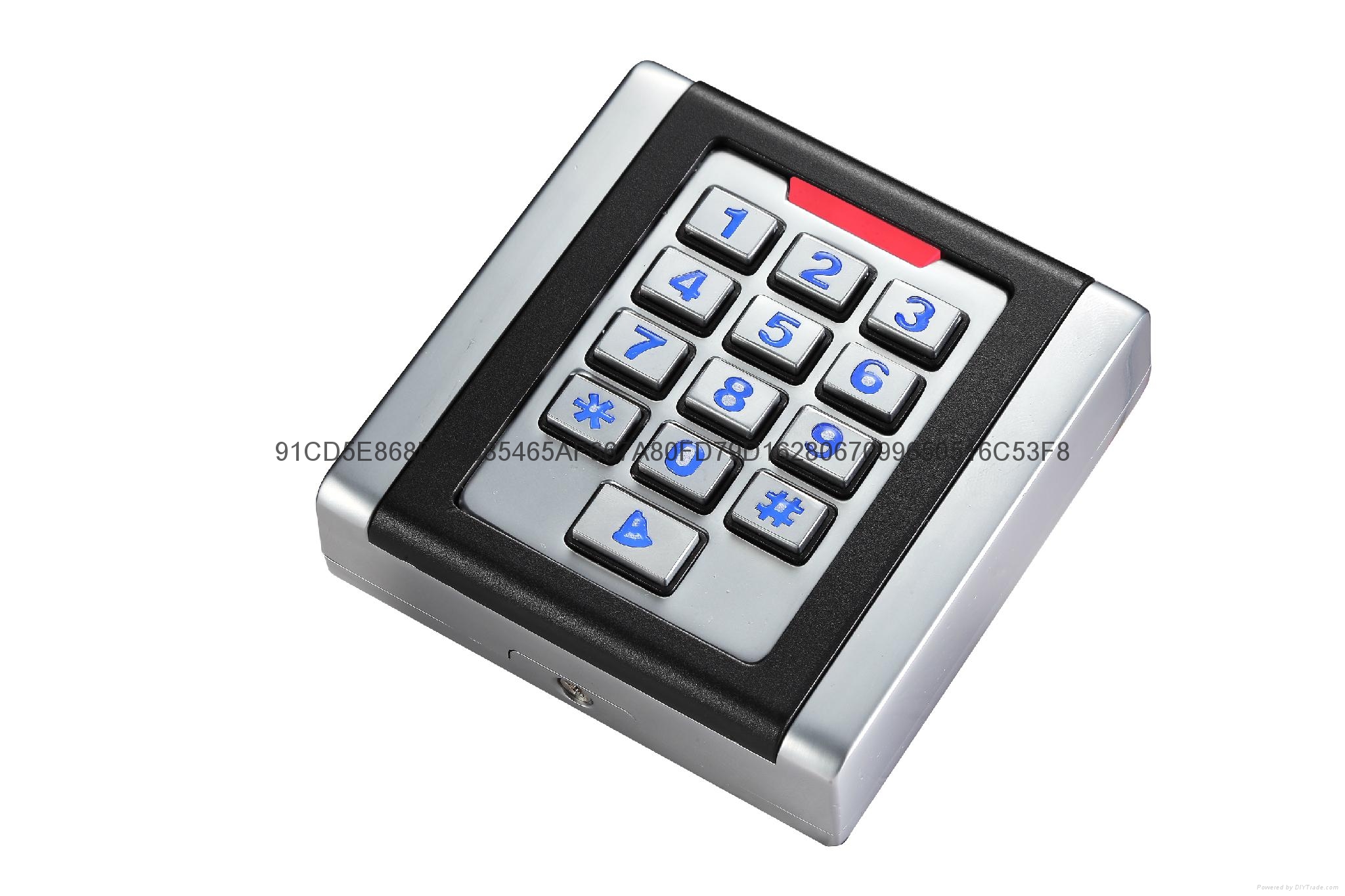

門禁機金屬防水夜光鍵盤可外接短路保護 1門禁機金屬防水夜光鍵盤可外接短路保護 2
