型號: | K212 |
---|---|
品牌: | GROW |
原產地: | 中國 |
類別: | 安全、防護 / 門禁考勤器材及系統 |
標籤︰ | 控制電路板 , 指紋控制電路板 , 指紋模塊電路板 |
單價: |
¥48
/ 件
|
最少訂量: | 1 件 |

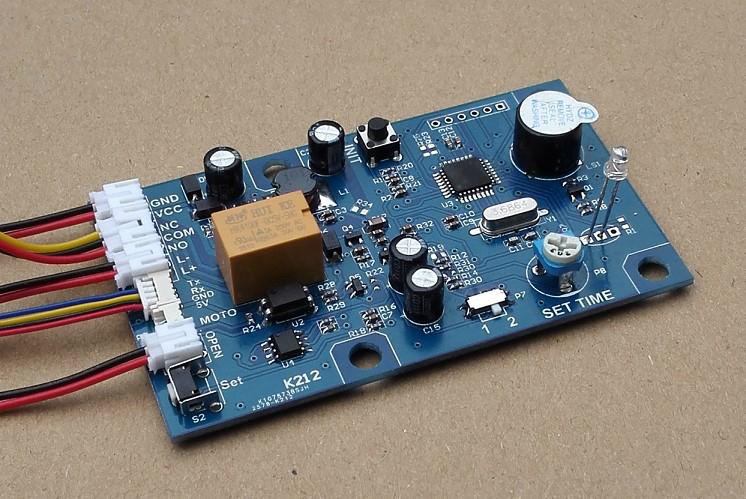

K212 指紋模塊控制板,控制簡單可靠,供電電壓範圍廣。
可以接R305光學指紋模塊,R301、R303、R305F及R306電容指紋模塊
可以接開門按鍵信號和門禁對講信號(12V信號)
同時可以輸出2種格式:
輸出1:電機信號輸出 (電源DC5V,輸出0.5秒,停5秒,反電壓輸出0.5秒,可以接電子鎖體)
輸出2:繼電器輸出 (閉合時間0.5秒,或者2秒--9秒可調)
技術參數:
電源:DC 8--24V,10mA
指紋容量:200枚
線路板尺寸:89*53mm
K212控制板接口示意圖:
P1:接電源,電壓範圍是8--30V,電流要求0.5A(輸入)
P2:繼電器輸出(輸出)
P3:接門禁對講開門信號,電壓DC12V(輸入)
P4:接指紋模塊(輸入)
P5:接電子鎖體(輸出)
P6:開門按鍵,閉合信號(輸入)
可調電阻:設置繼電器閉合時間。
撥動開關:調整繼電器動作時間,位置1:繼電器閉合2到9秒,由可調電阻調整;位置2:繼電器閉合0.5秒
K212控制板說明書
1.工作時指示燈慢閃;
2.按下登記鍵后,進入登記狀態,指示燈快閃;
3.進入登記狀態后,可連續登記指紋,如不需要再添加指紋,可等待5 秒,或按登記鍵退出;
4.需要恢復為出廠狀態時,按下初始化鍵,聽到"嘀"聲后,鬆開按鍵,等待系統初始化,如成功,可聽到"嘀---"的長音;
5.指紋通過或開門按鍵閉合,則繼電器動作,閉合0.5秒或2秒到9秒可調;電機接口輸出:DC5V,保持0.5秒,停5秒,反電壓輸出0.5秒;
