電光標誌
隧道電光標誌包括緊急電話標誌、車行橫洞標誌、緊急停車帶標誌、疏散指
示標誌、人行橫洞標誌以及消防設備指示標誌。
610.1 車行/人行電光標誌技術要求
人行電光標誌為一個顯示單元，雙面顯示，用醒目的顏色做成燈箱，光源采
用專用節能燈 LED 燈（5W），信息的顯示是經過開關啟動相應燈箱的光源來顯示
信息，由監控室或本地控制器進行控制，電光標誌應提供相應的控制接口，配備
繼電器等。燈箱應具有防塵、防潮、防水的功能。車行電光標誌設在各車行橫洞
附近。標誌平時不顯示，當需要由車行橫洞進行交通和人員疏散或避難時燈亮。
610.2 緊急停車帶指示標誌技術要求
緊急停車帶指示標誌為一個顯示單元，雙面顯示，用醒目的顏色（綠色）做
成燈箱，光源採用專用 LED 燈（5W），信息的顯示是經過開關啟動相應燈箱的光
源來顯示信息，由監控所或本地控制器進行控制，指示標誌應提供相應的控制接
口，配備繼電器等。燈箱應具有防塵、防潮、防水的功能。

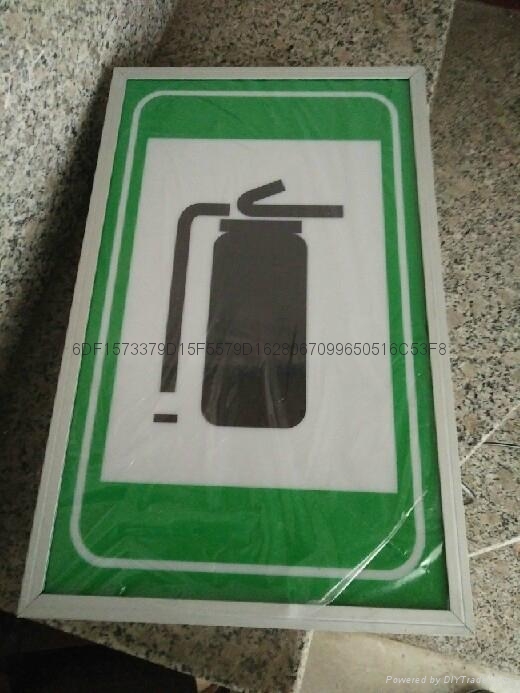

610.3 緊急電話標誌、疏散指示標誌、消防設備指示標誌
技術要求
緊急電話標誌、疏散指示標誌、消防設備指示標誌為一個顯示單元，緊急電
話標誌為雙面顯示，疏散指示標誌以及消防設備指示標誌為單面顯示，用醒目的
顏色（綠色）做成燈箱，光源採用專用 LED 燈（5W）。緊急電話標誌、疏散指示
標誌以及消防設備指示標誌為常亮供電方式。

431
610.4 電光標誌質量檢驗要求
610.4.1 基本要求
1．電光標誌的數量、型號規格符合設計要求，部件完整。
2．電光標誌的安裝位置正確，符合要求。
3．按規範要求連接電光標誌的保護線、信號線、電力線，排列規整、無交叉
擰絞，經過通電測試，工作狀態正常。
4．隱蔽工程驗收記錄、分項工程自檢和設備調試記錄、安裝和非安裝設備及
附(備)件清單、有效的設備檢驗合格報告或証書等資料齊全
