產品簡介

DK5105為標準MODBUS RTU 數據採集開關量模塊。可實現標準MODBUS RTU 通訊的開關量採集控制功能。 產品具有10路光隔開關量輸入和5路無源觸點繼電器輸出。 可作為開關量遠程數據採集用途。本產品具有三端隔離功能。可方便與各種組態軟件、觸摸屏、各種DCS系統無驅動無縫對接功能。本產品具有三路計數或三路測頻功能。



產品特點

配備RS485接口，可與上位機進行實時通訊。

DK5105選用RISC指令集單片機

可輸入5V，12V，24V頻率為1～10KHZ脈衝信號

採用了光電隔離技術，抗干擾能力強

輸入

10路開關量輸入

輸入信號範圍： 5V；12V；24V（15V出廠）

輸出
5路繼電器輸出

通訊
光電隔離RS-485通訊接口

報警
5路繼電器輸出

其它詳細參數

輸入通道數：  單端10通道

脈衝輸入電流： >5Ma

輸入計數值：  16BIT

脈衝最高頻率： 10KHz

輸出通道數：  繼電器5路

輸出觸點容量： 2A/250AC

通訊方式：    RS485接口

驅動距離：    1200米

通訊格式：    9600-8N1

通訊協議：    被動查詢

隔離電壓：    2000V

標準供電電壓： DC24V

供電電壓範圍： DC18V至30V

功率：      0.7w（繼電器全部閉合時2.4w）

尺寸：      88mm * 72mm * 59mm

安裝方式：    DIN導軌

工作溫度：    -20℃～+60℃

相對濕度：    40%～80%RH

存儲溫度：    -55℃～+85℃

選型尺寸
88*72*59mm （標準35mm導軌安裝）

選型示例

無

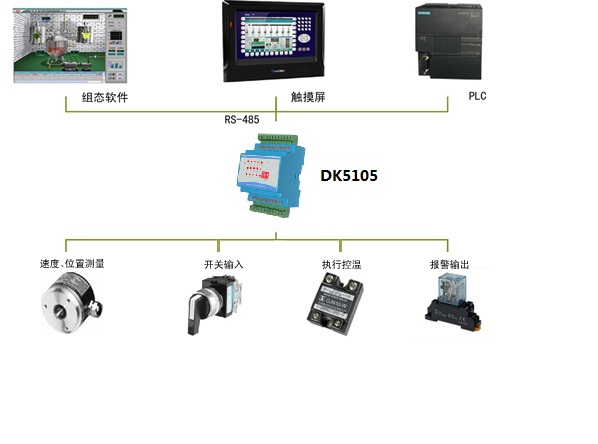

應用示例
