產品簡介
       DK2100可以與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量、電流、電壓等工業過程參數進行巡迴檢測、報警控制，變送輸出、數據採集及通訊。
      採用國際最新電子技術，以高速信號處理器、微處理器為核心，數字式更智能。
      配有光電隔離的RS-485通訊接口，採用ModBus RTU通訊規約。電路設計採用輸入、電源、輸出三端隔離。

產品特點

8路獨立輸入

支持24種工業信號

支持2路變送輸出

支持2路繼電器報警輸出

支持支持modbus 通訊

輸入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
4～20mA
0～20mA
Cu50
PT100
0～80Ω
0～400Ω
0～20mV
0～100mV
0～1V
1～5V
0～5V
-20～+20mV
-100～+100mV
-5V～+5V

輸出

0-5

1-5v

0-10v

0-10ma

0-20ma

4-20ma

通訊
光電隔離RS-485通訊接口

報警
2路繼電器輸出

其它詳細參數
輸入通道數：獨立8路，可不同輸入類型
輸入信號範圍：24種常見工業標準信號
量程範圍：-1999~9999
基本誤差：0.2%FS±1個字
分 辨 力： 1/11998
測量AD:    20位，25SPS
輸出DA:    16位，200KSPS
輸入阻抗：電壓時 ≥500K，電流時 ≤300Ω，熱電阻 ≤0.25mA，熱電偶 ≥500K
輸出阻抗（帶負載能力）：電壓時 ≥250K，電流時 ≤300Ω（電流有特殊要求，可以
                  做到650歐，訂貨時說明），繼電器 AC120V/1A，DC30V/1A
顯示方式：數碼管
采樣週期：0.32S/0.64S
通訊方式：RS485接口，兩線制
驅動距離：1200米

通訊協議：MODBUS RTU

校驗方式：無校驗，奇校驗，偶校驗
波特率：4800，9600，19200通訊數據格式：一位起始位，八位數據位，一位停止位
供電電壓：AC220V
隔離電壓：2000V AC 1分鐘
工作條件：溫度：-20℃～+50℃，濕度:10%～90%RH
存儲條件：溫度：-40℃～+80℃，濕度:10%～90%RH
開孔尺寸：92*92mm、35mm導致安裝版本

選型尺寸

96*96*90mm

導軌安裝版

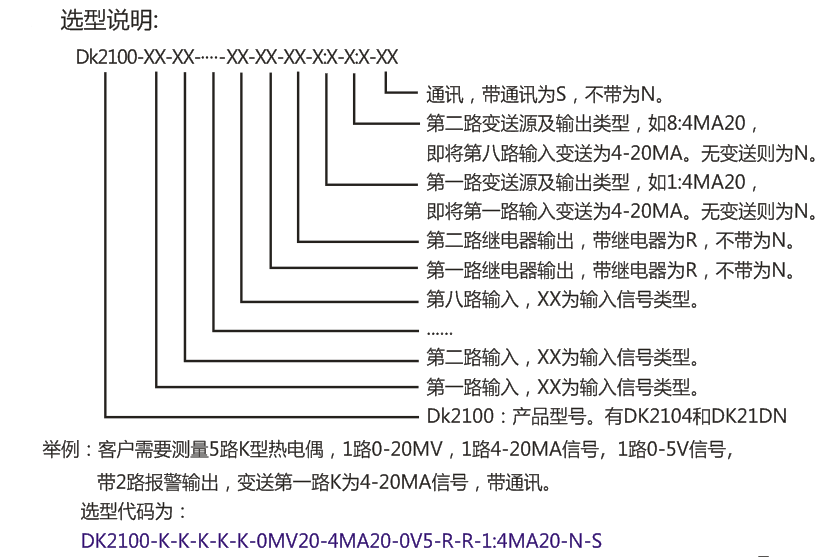

選型示例
