一、產品概述
      HDQH-18/200型SF6抽真空充氣回收淨化裝置具有回收、充放、淨化、抽真空、貯存、灌瓶等綜合性功能，功能齊全，各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。設備的核心核件全部採用國際知名品牌如：德國萊寶、法國美優樂等。布局合理，結構堅固。是SF6設備的電力檢修工作者必備幫手。
二、工作原理
     1.回收裝置的基本工作原理是採用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，並壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。
    2.在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然後直接利用壓差或利用壓縮機的抽吸性並造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。
    3.淨化功能是在完成上述回收、充放功能時同步完成的。
    4.系統中設置了三只油分離器，分別安裝在真空泵出口一只及壓縮機的出口二只，以有效去除SF6氣體所帶的油份。
    5.系統迴路中設置了乾燥過濾器，以保証進入貯存容器的SF6的純度並有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。
    6.系統中設有可靠的安全保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；安全閥安裝在貯存容器上一旦超壓安全閥自動打開排放氣體，壓力下降后自動關閉。
    7.另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，並在真空計前裝置了DN8閥門，需要觀察時打開即可；壓力表六只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫度計，利用溫包感應SF6液體溫度。
    8.系統中真空泵的進口處裝有電磁真空帶充氣閥，並與真空泵接在同一個電源上，當泵停止工作時，閥能自動將真空系統封閉，並將大氣通過泵的進口充入泵腔，從而避免泵油逆流污染真空系統。
    9.系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值範圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落後，再重新啟動壓縮機。

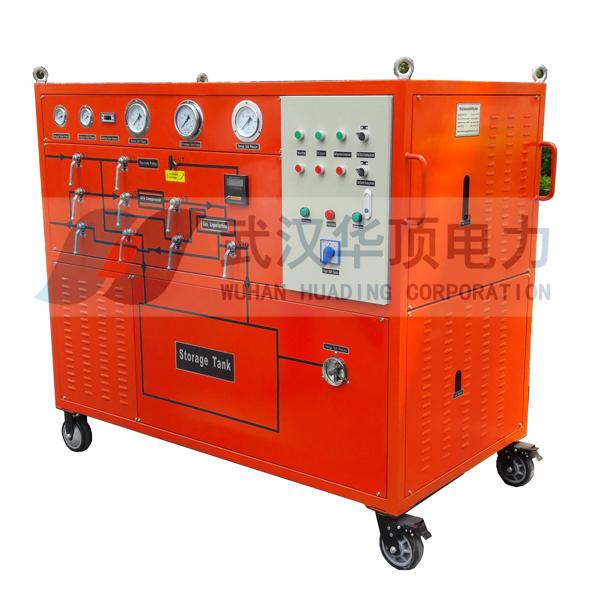

    10.總體結構，該裝置採用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較複雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。
    11.電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明瞭。
三、技術參數

本款設備是武漢華頂電力設備有限公司為220kV、110kV電力檢修單位開發的一套經典配置，性能穩定，性價比高，如需其它配置，請聯繫銷售人員
