高精度調速變頻配料秤 高溫鏈板式定量給料秤

高精度調速變頻配料秤 高溫鏈板式定量給料秤
型號:SN-LTD-200
品牌:聖能科技
原產地:中國
類別:電子、電力 / 儀器、儀表 / 量具、衡器
標籤︰給料秤 , 高溫鏈板式 , 高精度調速變頻
單價: -
最少訂量:1 件

產品描述

高温链板式给料秤

产品描述

       TDG(LB)型高溫鏈板給料機是一種全鋼結構的裝置。它的主要組成部分:動力部件(電機、減速機)、耐高溫鏈板、彈簧片、配重塊、框架。秤體相當一個杠  杆,在沒有物料時,秤體處於大致平衡狀態,荷重傳感器基本不受力或受力很小;當有物料時,物料的重力傳遞給荷重傳感器,荷重傳感器把鏈板的運行速度也轉換  成電信號送至儀表或計算機進行處理,從而計算出瞬時產量和累計量,同時,它還能調節鏈板的運行速度,實現定量給料控制。



产品特点


1、專用於高溫物料的計量和控制。

2、獨特的U型裙邊鏈板,採用16錳4~5MM厚板,由專用模具沖壓成型。

3、輸送機構採用50.8節距的單側彎板滾珠鏈和鏈輪,耐溫、耐磨、不跑偏。

4、仿申克直聯減速電機,保証了長期穩定運行。

5、採用高精度傳感器(拉力)懸挂稱重。

6、採用數字採集模塊,有效分辨率高達100萬;採集速率50次/秒;年漂移小於50PPM;溫度漂移小於50PPM。

7、速度測量選用齒輪測速或旋轉編碼器測速。



工作原理


        來自皮帶上物料的重量信號和鏈板運行的速度信號一同傳送到3U403(一機一路DCS接口)或3U600(一機十六路)測量和控制系統中(3U403和  3U600內部均以微處理器為核心)。通過連續不斷的比較設定值與鏈板實際輸送的物料重量,不停的調節鏈板的運行速度。因此使物料流量總能穩定在設定值上。



技术参数


計量精度:±2%

控制精度:1%

給料能力:10t/h--100t/h

物料溫度:≤350℃

物料粒度:粒、塊狀,直徑不大於50mm以保証出料均勻

工作方式:連續

調速方式:變頻調速



規格

電機型號

減速機

型號規格

主、從動鏈輪

總減速比

物料線速

(M/S)

台時產量

(T/h)

參考台時

產量(T/h)

Z1

Z2

650

可選

可選

22

61

701:5

0.035

1.0-10

2.0-7

650

可選

可選

22

61

196:86

0.1270

4.0-40

10-30

800

可選

可選

22

61

136:77

0.1628

10-80

40-63

1000

可選

可選

22

61

163:59

0.2650

16-100

63-80

1000

可選

可選

22

61

99:68

0.3929

25-160

80-120

備註

1、650型秤體鏈板傳動採用節距P=15.875mm的標準滾子鏈及鏈輪

2、800、1000型秤體鏈板傳動採用節距P=19.05mm的標準滾子鏈及鏈輪

3、電機可選,減速機可選

4、選擇噸位時,最好以取表中的參考噸位欄內的推薦值

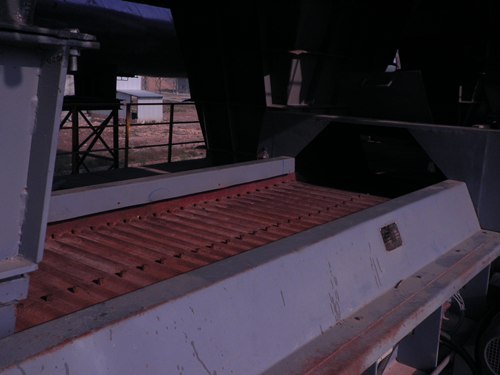

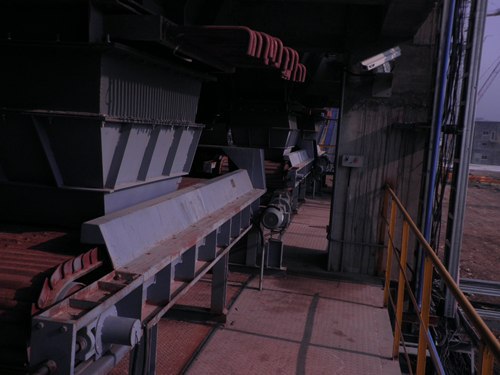

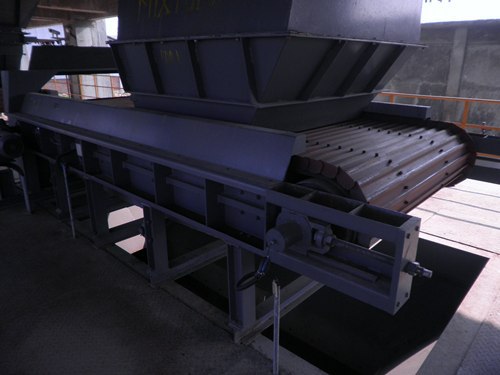

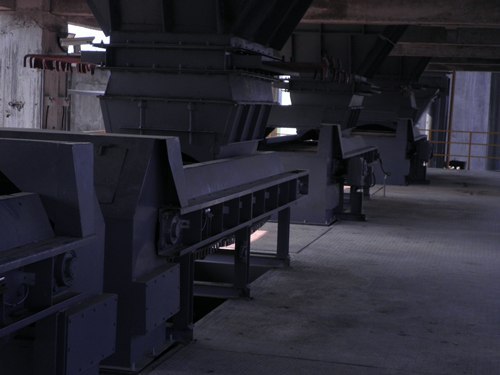

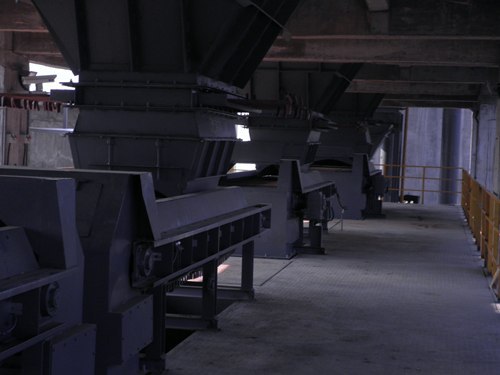

工程案例
undefined

undefined

undefined

undefined

undefined
