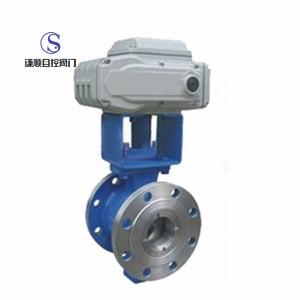

VQ940F/H電動V型切斷法蘭球閥

VQ940F/H電動V型切斷法蘭球閥
型號:VQ940F/H
品牌:謙順自控
原產地:中國
類別:工業設備 / 機械五金 / 閥門
標籤︰電動法蘭球閥 , 電動切斷球閥 , 電動V型球閥
單價: ¥430 / 件
最少訂量:1 件
發送查詢

產品描述

~VQ940F/H電動V型切斷法蘭球閥詳細資料
        電動V型切斷法蘭球閥,配用謙順系列電動執行機構,輸入控制信號(4-20mADC)及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口,與硬密封閥座相對轉動產生剪切力,可將纖維切斷,防止卡死。電動V型調節球閥具有流通能力,調節精度高,可調比大,密封性好,重量輕等特點。電動V型調節球閥適用於除小口徑,角型、三通連接外的大部分場合,是替代進口產品的最佳產品,特別適用於泥漿和含有纖維性介質,以及含有微小固體懸浮物介質的調節。廣氾應用於造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

VQ940F/H電動V型切斷法蘭球閥主要設計參數

連接形式:法蘭式按JB/T79.2-94凹或按JB78-5P對夾式法蘭連接
公稱通徑 DN25~DN350
公稱壓力 PN1.6、2.5、4.0、6.4MPa
閥芯形式 V形缺口半球體
主要
零件
材料 閥體 WCB CF8 CF8M
 球體、閥杆 CF8 CF8M CF3M
 密封圈 增強聚四氟乙烯、硬質合金
適用介質 水、蒸汽、油品等 酸類 醋酸類
適用溫度 常溫:-28℃~ 180℃高溫:-40℃~ 425℃
VQ940F/H電動V型切斷法蘭球閥執行機構

類型:可選用JW,JWS,JWR,JWA系列角行程執行機構。

VQ940F/H電動V型切斷法蘭球閥規格參數表
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300
流量係數(Kv) 25 40 63 100 160 250 350 680 990 1600 2500 4000
動作範圍 0-90°
允許壓差△P 小於公稱壓力(1.6MPa)
洩漏量Q 按API598標準測試無洩漏
環境溫度℃ -20~60℃
基本誤差 ±2%
回差 ±2%
死區 1%
可調範圍 250:1
配用執行機構 謙順系列電動執行器
VQ940F/H電動V型切斷法蘭球閥外形尺寸



公稱壓力 公稱通徑 L D D1 D2 D0 Z-¢d B







1.6MPa 25 102 115 85 65 58 4-14 14
 32 102 135 100 78 66 4-18 16
 40 114 145 110 85 76 4-18 16
 50 124 160 125 100 225 4-18 16
 65 145 180 145 120 235 8-18 18
 80 165 195 160 135 260 8-18 20
 100 194 215 180 155 270 8-18 20
 125 213 245 210 185 320 8-18 22
 150 229 280 240 210 340 8-23 24
 200 243 335 295 265 390 12-23 26
 250 297 405 355 320 420 12-25 30
 300 338 460 410 375 510 12-25 30
 350 410 520 470 435  16-25 34


詳細參數敬請來電咨詢!
